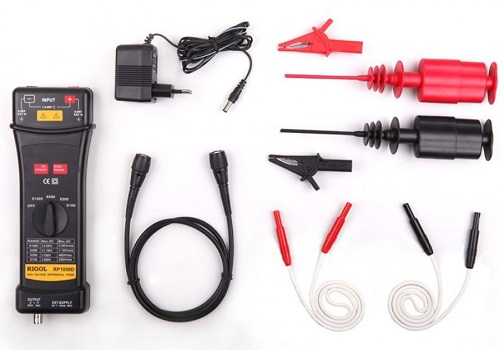

Пробник дифференциальный Rigol RP1100D
Краткие характеристики пробника RP1100D
• Полоса Rigol RP1100D: 100 МГц.
• Коэффициент деления переменный:
- x100, х200, х500, х1000.
• Вх. напряжения (DC + AC пик-пик):
- при х100: 230 Вскз, не более 700 В;
- при х200: 460 Вскз, не более 1,4 кВ;
- при х500: 1140 Вскз, не более 3,5 кВ;
- при х1000: 2300 Вскз, не более 7,0 кВ.
• Сопротивление RP1100D входное:
- 16 МОм при 1,2 пФ (дифференциал.);
- 8 МОм при 2,3 пФ (несимм. клемме GND).
• Сопротивление выходное: 50 Ом.
• Время нарастания Rigol RP1100D: 3,5 нс.
• Подавление помех в пробнике Rigol:
- 60 Гц/100 Гц/1 МГц более 50 дБ.
• Максимальное входное напряжение:
- 6,5 кВ скз (несимметрич. клемме GND);
- 7,0 кВ (DC + AC пик)/2,3 кВ скз (диффер.).
• Подходит для всех видов осциллографов Rigol.
• Производство пробника RP1100D: Rigol Technologies.
Документация на пробник RP1100D
Инструкция по эксплуатации пробников RP1000D (490 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) пробника Rigol RP1100D
RP1100D – высоковольтный пробник дифференциальный 100 МГц полосой пропускания частот и 7 кВ напряжением максимальным, который используется для любых осциллографов производства китайской компании Rigol Technologies. Пробник RP1100D выполняет преобразование дифференциальных высоковольтных сигналов тока переменного в напряжение низковольтное, отображая амплитудно-временные характеристики сигналов на дисплее осциллографа Rigol.
Пробник Rigol RP1100D сделан в пластиковом корпусе, к которому на входе присоединяются кабельные герметизированные щупы, предназначенные для контакта с тестируемой областью электрической цепи, а с выхода корпуса пробника коаксиальный кабель подключается к осциллографу для подачи сигнала. Панель управления пробника RP1100D оснащена такими органами управления, как переключатель коэффициента деления, имеет индикатор перегрузки. Питание устройства производится от преобразователя сетевого. Rigol RP1100D подходит для всех видов осциллографов Rigol.
Модельный ряд активных, дифференциальных пробников Rigol
Пробники Rigol | Краткие характеристики пробников Rigol |
Поддерживает устройства Rigol |
|---|---|---|
Пробник PHA0150 | Пробник высоковольтный дифференциальный: 70МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом | Все осциллографы Rigol |
Пробник PHA1150 | Пробник высоковольтный дифференциальный: 100МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом | Все осциллографы Rigol |
Пробник PHA2150 | Пробник дифференциальный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х, макс.вх.напр-ние 300Вскз CAT II (10x)/150Вскз CATII (1x), вх.импеданс 10МОм (10x)/1МОм (1x); вх.емк. 10пФ (10x)/50 пФ (1х); диапаз.компенс. 10-25пФ | Все осциллографы Rigol |
Пробник PVA7250 | Пробник активный дифференциальный: 2,5ГГц; макс.вх.напр-ние 30Впик CAT I; макс.напр-ние (общ.) ±6,25В (0-100Гц), ±1,25В (от 100Гц): динамич.диапаз. по вх. ±2В; вх.импеданс 50кОм (дифф.) / 25кОм (однополяр.); вх.емк. 1пФ; уров.шум. 3,8мВпп | Осциллографы серий: MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник PVA8350 | Пробник активный дифференциальный: 3,5ГГц; макс.вх.напр-ние 30Впик CATI; макс.напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В(>100Гц); динамич.диапазон по вх. ±2В; вх.импеданс 50кОм (диф.)/25кОм (однополяр.); вх.емкость 1пФ; уров.шум. 3,8мВпп | Осциллографы серий: MSO8000, DS8000-R, DS70000 |
Пробник PVA8700 | Пробник активный дифференциальный: 7ГГц; макс.вх. напр-ние 30Впик CAT I; макс. напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В (более 100Гц) | Осциллографы серии DS70000 |
Пробник RP1025D | Пробник высоковольтный дифференциальный: 25МГц; коэф.ослаб. 20х/50х/200х; макс.вх.напр-ние аттен. 200х - 1400Вп-п (450Вскз или DC), 50х - 350Вп-п (110Вскз или DC), 20х - 140Вп-п (45Вскз или DC); вх.импеданс 4МОм||1,2пФ (диф.)/2МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник RP1050D | Пробник высоковольтный дифференциальный: 50 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импед. 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник RP1100D | Пробник высоковольтный дифференциальный: 100 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импеданс 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник PR7080 | Пробник активный дифференциальный: DC-800МГц; коэф.ослаб. 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифф.)/24кОм (однополяр.) | Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник RP7080S | Пробник активный: DC-800МГц; коэф.ослаб. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ | Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник RP7150 | Пробник активный дифференциальный: DC-1,5ГГц; коэфф.ослабл 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифферц.)/24кОм (однополяр.) | Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000 |
Пробник RP7150S | Пробник активный: DC-1,5ГГц; коэф.ослабл. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ | Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000 |
Особенности пробника Rigol RP1100D
• Rigol RP1050D - дифференциальный пробник.
• 100 МГц - полоса, 7 кВ - напряжение максимальное.
• Коэффициент деления переменный: x100, х200, х500, х1000.
• Перегрузка измерений отражается на индикаторе панели RP1100D.
• Небольшой вес устройства - 280 г, габаритные размеры – 24 x 8,5 x 3,6 см.
• Применяется пробник Rigol RP1100D для любых типов осциллографов Rigol.
• Выгодное отношение цена/качество, эргономичность, удобное использование.
Применение пробника Rigol RP1100D
• Тестирование источников питания, блоков питания.
• Измерения/исследования сигналов, имеющих большую амплитуду.
• Измерения/исследования телекоммуникационные, компьютерные с низкой частотой.
