RIGOL RUSSIA > Пробники > RP6150A

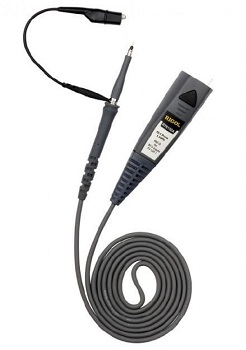

Пробник пассивный Rigol RP6150A

Краткие характеристики пробника RP6150A

• Полоса RP6150A: 1,5 ГГц.

• Коэфф. ослабления пробника: 10х.

• Коэффициент фиксированный.

• Макс. напряжение вх.: 7 Вскз.

• Вх. импеданс Rigol RP6150A: 500 Ом.

• Вх. емкость пробника Ригол: 1,6 пФ.

• Разъем для осциллографа: BNC (вилка).

• Вх. импеданс на BNC разъеме: 50 Ом.

• Длина кабеля RP6150A: 1,45 см.

• Вес пассивного пробника Rigol: 48 г.

• Рабочая температура: 0 – +50 град.

• Подходит для серий осциллографов Rigol:

- DS6000, DS/MSO4000, MSO/DS7000, MSO8000/-R.

• Производство RP6150A: Rigol Technologies.

Документация на пробник RP6150A

Инструкция по эксплуатации пробника RP6150A (858 КБ)

Цена по запросу, e-mail: info@rigolcom.ru

Описание (краткое) пробника Rigol RP6150A

RP6150A - пассивный низковольтный несимметричный ВЧ пробник до 1,5 ГГц полосой пропускания частот, 7 Вскз входным максимальным напряжением и 10х коэффициентом ослабления производства китайской компании Rigol Technologies. Пробник RP6150A Rigol состоит из кабеля, с одной стороны которого есть щуп для измерений, а с другой – BNC разъем для контакта с осциллографом. Коэффициент деления у пробника фиксированный.

Пробник Rigol RP6150A служит для преобразования/передачи от испытуемого устройства ВЧ сигналов в/на осциллограф Rigol для отображения/измерения амплитудно-временные характеристики сигналов. Используется для серий осциллографов Rigol: DS6000, DS/MSO4000, MSO/DS7000, MSO8000/-R.

Модельный ряд пассивных пробников Rigol

Пробники Rigol	Краткие характеристики пробников Rigol	Поддерживает устройства Rigol
Пробник RP1010H	Пробник пассивный высоковольтный: DC-40МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 10кВ (DC); 20кВп-п (имп.)/7кВ ACскз, вх.импеданс/емкость 100МОм/3пФ; диапазон компенсац. 5пФ~50пФ, время нар-ния 8,8нс	Осциллографы серий: DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000
Пробник RP1018H	Пробник пассивный высоковольтный: DC-150МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 18кВп-п (DC+AC) пик/12кВ ACскз; макс.ток нагруз. 90мкА; вх.импеданс 200МОм; диапазон компенсац. 10пФ~35пФ; время нараст. 2,4нс	Все осциллографы Rigol
Пробник RP1300H	Пробник пассивный высоковольтный: DC-300МГц; коэф.ослаб. 100х; макс.вх. напр-ние 2кВскз CAT (DC+AC)/1,5кВскз CATII (DC+AC); вх.импеданс 100МОм	Все осциллографы Rigol
Пробник RP3500A	Пробник пассивный высокоимпедансный: DC-500МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм/13пФ	Осциллографы серии: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, DHO4000/2000/1000, DS70000
Пробник RP5600A	Пробник пассивный высокоимпедансный: DC-600МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм	Осциллографы серии: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R
Пробник RP6150A	Пробник пассивный ВЧ низкоимпедансный: DC-1,5ГГц; коэф.ослаб. 10х; макс.вх. напр-ние 7Вскз CAT; вх. импеданс 500Ом	Осциллографы серий: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R
Пробник PVP2150	Пробник пассивный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх. напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ	Все осциллографы Rigol
Пробник PVP2350	Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ	Все осциллографы Rigol
Пробник PVP3150	Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-20МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз (10x)/150Вскз (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапазон компенс. 10-25пФ	Все осциллографы Rigol

Особенности пробника Rigol RP6150A

• Rigol Rigol RP6150A - пробник пассивный низковольтный.

• 1,5 ГГц пропускная полоса, 10х коэффициент ослабления.

• Небольшой вес - 48 г, длина кабеля пробника – 1,45 м.

• Зонд пробника Rigol имеет тонкий и точный наконечник.

• Пробник RP6150A имеет коэффициент деления фиксированный.

• В комплект включено много типов контактов для клемм заземления.

• Отличный показатель цена/качество, эргономичность, удобство в работе.

• Rigol RP6150A используется для серий осциллографов Rigol: DS6000, DS/MSO4000, MSO/DS7000, MSO8000/-R.

Применение пробника Rigol RP6150A

• Проведение измерений/исследований сигналов.

• Производственная, образовательная сферы деятельности.

• Разработка/тестирование цифровых высокоскоростных систем.

• Измерения/исследования телекоммуникационные, компьютерные.

Комплектация пробника RP6150A

• Пробник Rigol RP615A – 1 шт.

• Насадка на пробник изоляционная (короткая) – 1 шт.

• Насадка на пробник изоляционная (длинная) – 1 шт.

• Наконечник с зажимом (крючок) – 1 шт.

• Провод земляной (штырь) с зажимом – 1 шт.

• Провод земляной (крокодил) с зажимом – 1 шт.

• Кольца маркировочные, цветные – 8 шт.

Совместимые осциллографы с пробником RP6150A

Серия и модели осциллографов Rigol	Полоса пропускания осциллографа	Аналоговые каналы, количество	Цифровые каналы, количество	Внесено в Госреестр СИ РФ
Серия MSO7000/DS7000
Осциллограф DS7014	100 МГц	4	-	Да
Осциллограф DS7024	200 МГц	4	-	Да
Осциллограф DS7034	350 МГц	4	-	Да
Осциллограф DS7054	500 МГц	4	-	Да
Осциллограф MSO7014	100 МГц	4	16	Да
Осциллограф MSO7024	200 МГц	4	16	Да
Осциллограф MSO7034	350 МГц	4	16	Да
Осциллограф MSO7054	500 МГц	4	16	Да
Серия DS8000-R
Осциллограф DS8034-R	350 МГц	4	-	Да
Осциллограф DS8104-R	1 ГГц	4	-	Да
Осциллограф DS8204-R	2 ГГц	4	-	Да
Серия MSO8000
Осциллограф MSO8064	600 МГц	4	16 (опция)	Да
Осциллограф MSO8104	1 ГГц	4	16 (опция)	Да
Осциллограф MSO8204	2 ГГц	4	16 (опция)	Да
Серия MSO8000A
Осциллограф MSO8074A	750 МГц	4	16 (опция)
Осциллограф MSO8154A	1.5 ГГц	4	16 (опция)
Осциллограф MSO8204A	2 ГГц	4	16 (опция)

Другие модели пробников Rigol

Пробники Rigol	Краткие характеристики пробников Rigol	Поддерживает устройства Rigol
Активные, дифференциальные пробники
Пробник PHA0150	Пробник высоковольтный дифференциальный: 70МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом	Все осциллографы Rigol
Пробник PHA1150	Пробник высоковольтный дифференциальный: 100МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом	Все осциллографы Rigol
Пробник PHA2150	Пробник дифференциальный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х, макс.вх.напр-ние 300Вскз CAT II (10x)/150Вскз CATII (1x), вх.импеданс 10МОм (10x)/1МОм (1x); вх.емк. 10пФ (10x)/50 пФ (1х); диапаз.компенс. 10-25пФ	Все осциллографы Rigol
Пробник PVA7250	Пробник активный дифференциальный: 2,5ГГц; макс.вх.напр-ние 30Впик CAT I; макс.напр-ние (общ.) ±6,25В (0-100Гц), ±1,25В (от 100Гц): динамич.диапаз. по вх. ±2В; вх.импеданс 50кОм (дифф.) / 25кОм (однополяр.); вх.емк. 1пФ; уров.шум. 3,8мВпп	Осциллографы серий: MSO/DS7000, MSO8000, DS8000-R, DS70000
Пробник PVA8350	Пробник активный дифференциальный: 3,5ГГц; макс.вх.напр-ние 30Впик CATI; макс.напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В(>100Гц); динамич.диапазон по вх. ±2В; вх.импеданс 50кОм (диф.)/25кОм (однополяр.); вх.емкость 1пФ; уров.шум. 3,8мВпп	Осциллографы серий: MSO8000, DS8000-R, DS70000
Пробник PVA8700	Пробник активный дифференциальный: 7ГГц; макс.вх. напр-ние 30Впик CAT I; макс. напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В (более 100Гц)	Осциллографы серии DS70000
Пробник RP1025D	Пробник высоковольтный дифференциальный: 25МГц; коэф.ослаб. 20х/50х/200х; макс.вх.напр-ние аттен. 200х - 1400Вп-п (450Вскз или DC), 50х - 350Вп-п (110Вскз или DC), 20х - 140Вп-п (45Вскз или DC); вх.импеданс 4МОм||1,2пФ (диф.)/2МОм||2,3пФ (однополяр.)	Все осциллографы Rigol
Пробник RP1050D	Пробник высоковольтный дифференциальный: 50 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импед. 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.)	Все осциллографы Rigol
Пробник RP1100D	Пробник высоковольтный дифференциальный: 100 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импеданс 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.)	Все осциллографы Rigol
Пробник PR7080	Пробник активный дифференциальный: DC-800МГц; коэф.ослаб. 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифф.)/24кОм (однополяр.)	Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000
Пробник RP7080S	Пробник активный: DC-800МГц; коэф.ослаб. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ	Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000
Пробник RP7150	Пробник активный дифференциальный: DC-1,5ГГц; коэфф.ослабл 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифферц.)/24кОм (однополяр.)	Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000
Пробник RP7150S	Пробник активный: DC-1,5ГГц; коэф.ослабл. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ	Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000
Токовые пробники
Пробник RP1001C	Пробник токовый: DC-300 кГц; 2 (два) диапазона 10 мВ/А, 100 мВ/А; точность 3% (менее 10 A); макс.вх. ток ±100 А (DC), 200 Ап-п или 70 Аскз (AC)	Все осциллографы Rigol
Пробник RP1002C	Пробник токовый: DC-1 МГц; 2 (два) диапазона 50 мВ/А, 500 мВ/А; точность 3% (менее 14 A); макс.вх. ток ±70 А (DC), 140 Ап-п или 50 Аскз (AC)	Все осциллографы Rigol
Пробник RP1003C	Пробник токовый: DC-50 МГц; диапазон 100 мВ/А, точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P	Все осциллографы Rigol
Пробник RP1004C	Пробник токовый: DC-100 МГц; диапазон 100 мВ/А; точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P	Все осциллографы Rigol
Пробник RP1005C	Пробник токовый: DC-10 МГц; диапазон 10 мВ/А; точность 1% (<150 A); макс.вх ток 300 Ап-п/500 Ап-п импульс до 30 мкс / 150 Аскз (AC); необходим БП RP1000P	Все осциллографы Rigol
Пробник RP1006C	Пробник токовый: DC-2 МГц; токовый диапазон до 500 A ср.кв (макс.имп.пик: до 700 А); t нарастания: 175 нс; точность - ±1% (ток <500 A); необходим БП RP1000P	Все осциллографы Rigol
Пробник PCA1030	Пробник токовый: DC-50 МГц; диапазон 0,1 В/А; макс. ток 30 А скз/50 Апик; точность 1% (<30 А скз), 2% <50 Апик); t нарастания 7 нс; охват: 5 мм	Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000
Пробник PCA1150	Пробник токовый: DC-10 МГц; диапазон 0,01 В/А; макс. ток 150 А скз/300 Апик; точность 1% (<150 А скз), 2% <300 Апик); t нарастания 35 нс; охват 20 мм	Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000
Пробник PCA1500	Пробник токовый: диапазон исслед. сигналов DC-2 МГц; макс.пик. исслед. токов: 700 А	Осциллографы серий: DS/MSO7000, MSO8000, DS70000, HDO4000
Пробник PCA2030	Пробник токовый: DC-100 МГц; диапазон 0,1 В/А; макс.ток 30 А скз/ 50 Апик; точность 1% (<30 А скз), 2% <50 Апик), t нарастания 3,5 нс; охват 5 мм	Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000
Логические пробники
Пробник PLA2216	Пробник логический: 16-канальный; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс; вх.импеданс 101 кОм || 8 пФ	Осциллографы серий: MSO5000, MSO5000-E
Пробник RPL1116	Пробник логический: 16-канальный; вх.импеданс 100 кОм || 8 пФ; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс	Осциллографы серий: DS/MSO1000Z, DS1000Z-Plus
Пробник RPL2316	Пробник логический: 16-канальный; вх.импеданс 101 кОм || 8 пФ; диапазон порог.уровней ±20 В; макс.вх. напр-ние ±40 В пик; мин.вх. напр-ние 500 мВп-п; мин.длит. импульса 5 нс	Осциллографы серий: MSO2000A, MSO4000, MSO7000, MSO8000
Пробники ближнего поля
Набор пробников NFP-3	Комплект из 4-х моделей зондов ближнего поля (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4): диапазон 30 МГц - 3 Гц; тестирование на ЭМС	Все анализаторы спектра Rigol, с вх. 50 Ом

Пробник пассивный RP6150A купить в минимальные сроки доставки по адекватной стоимости поможет московская ГК, эл. почта: info@rigolcom.ru.
