DHO1104

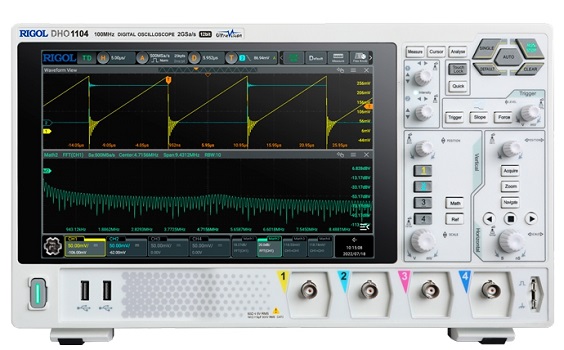

Осциллограф Rigol DHO1104
1. Краткие характеристики DHO1104
• Каналов аналоговых: 4.
• Полоса охватывает: 100 МГц.
• АЦП Rigol DHO1104: 12 бит.
• Дисплей HD сенсорный, 10,1”.
• Запись глубиною 100 млн. точек.
• Память для хранения max: 50 Мбит.
• Частота дискретизации max: 2 Гвыб/с.
• Весит тех. средство DHO1104: 3,8 кг.
• Габаритные размеры Rigol DHO1104:
- 35,8 х 21,5 х 12,1 см.
• Интерфейсы прибора:
- LAN, USB Host/Device, HDMI.
• Декодирование сигналов шин вкл.:
- RS-232/UART, SPI, I2C, LIN, CAN.
• Производство: Rigol Technologies.
2. Документы на осциллограф Rigol DHO1104
Описание осциллографов серии DHO1000 (7 353 КБ)
Руководство пользователя осциллографов серии DHO1000 (3 374 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
I. Описание (краткое) осциллографа Rigol DHO1104
DHO1104 – инновационная модель 4-х канального цифрового компактного осциллографа 100 МГц пропускной полосой из серии DHO1000, созданного на платформе «Centaurus» Rigol Technologies. Прибор обладает высоким разрешением в 12 бит, 2 Гвыб/сек частотой дискретизации, хорошей глубиной записи в 100 млн. точек, приличной памятью хранения (макс. 50 Мбит), достаточно низкой степенью своего шума. Данные характеристики способствуют производить анализ очень слабого сигнала.
Высокотехнологичный Rigol DHO1104 оснащен большим сенсорным HD экраном, размером 10,1 дюйм. Производит декодирование сигналов шин передачи данных последовательных: RS-232/UART, SPI, I2C, LIN, CAN. Интерфейсы устройства: RS-232/UART, SPI, I2C, LIN, CAN. Прибор отлично подходит для обучения специалистов. Осциллограф успешно эксплуатируется для исследований/отладки/тестирований электронных схем и компонентов.
Осциллограф DHO1104 позволяет измерять частотные, временные, амплитудные характеристики сигналов. Низкий уровень шума прибора позволяет делать анализ сигналов точнее. Большая глубина записи делает возможным захват в течении длительных промежутков времени сигналов. Передняя панель имеет фотоэлектронные современные управляющие органы, которые долговечны в эксплуатации, чувствительные и легко управляемые. Полный Rigol DHO1104 обзор можно увидеть в прилагаемых документах описании выше.
II. Модельный ряд осциллографов серии DHO1000
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DHO1000 | ||||
Осциллограф DHO1072 | 70 МГц | 2 |
- | |
Осциллограф DHO1074 | 70 МГц | 4 |
- | |
Осциллограф DHO1102 | 100 МГц | 2 |
- | |
Осциллограф DHO1104 | 100 МГц | 4 |
- | |
Осциллограф DHO1202 | 200 МГц | 2 |
- | |
Осциллограф DHO1204 | 200 МГц | 4 |
- |
III. Особенности осциллографа Rigol DHO1104
• Rigol DHO1104 - осциллограф портативный.
• Каналов: 4 аналоговых.
• Пропускная полоса max: 100 МГц.
• Дисплей сенсорный HD, 10,1 дюймовый.
• Низкая степень энергетического потребления.
• Все обновления производятся в онлайн режиме.
• Глубина записи осциллографа: 100 млн. точек.
• 12 бит разрешение, низкого уровня шум прибора.
• Память максимальная: 50 М точек (опция 100 М).
• Частота (max) дискретизации канала: 2 Гвыб/сек.
• Интерфейсы прибора: RS-232/UART, SPI, I2C, LIN, CAN.
• Декодирование Rigol DHO1104 сигналов шин: RS-232/UART, SPI, I2C, LIN, CAN.
• Современный эргономичный дизайн осциллографа DHO1104 с удобным управлением.
• Произведение математических операций, пиковый поиск, анализ БПФ расширенный.
IV. Другие модели осциллографов Rigol
V. Почему рекомендуется купить DHO1104
Прибор Rigol DHO1104 - 4-х канальный осциллограф со 100 МГц полосой, который разработан для широкого круга пользователей, от студентов и радиолюбителей до профессиональных инженеров и техников. Прибор позволит вам решать задачи любой сложности с максимальной эффективностью и точностью. Ниже перечислены причины, почему стоит Rigol DHO1104 купить.
1. Четыре канала для одновременного анализа
Наличие четырех каналов позволяет одновременно отслеживать и анализировать несколько сигналов, что значительно упрощает отладку сложных систем и выявление взаимосвязей между различными компонентами схемы.
2. Оптимальная производительность для большинства приложений
100 МГц полоса пропускания позволяет исследовать широкий спектр сигналов, встречающихся в современной электронике, от аналоговых схем до микроконтроллеров.
3. Визуализация, которая впечатляет
Наслаждайтесь четким и детализированным отображением сигналов на большом 12-дюймовом дисплее, который обеспечивает превосходную видимость и комфортную работу.
4. Технология Ultra Phosphor III
Благодаря высокой частоте обновления осциллограмм (до 1 500 000 осц/с), технология Ultra Phosphor III позволяет DHO1104 запечатлеть даже самые редкие и трудноуловимые глитчи, помехи и переходные процессы.
5. Понятный интуитивно интерфейс
Продуманное меню, удобное расположение элементов управления и поддержка русского языка делают работу с DHO1104 простой и приятной.
6. Полный набор функций для всестороннего анализа
DHO1104 имеет широкий функционал, в который входят: БПФ, операции математические, автоизмерения, декодирование (RS232/UART, CAN, LIN, I2C, SPI, и другие протоколы).
7. Привлекательная цена
Модель Rigol DHO1104 отличается превосходным соотношением цена/качество. Это делает прибор доступным для широкого круга пользователей.
VI. Для кого Rigol DHO1104 – это идеальный выбор
• Студентов, изучающих основы электроники и цифровой техники.
• Инженеров-разработчиков, работающих над сложными проектами.
• Техников, занимающихся ремонтом и обслуживанием многоканальных систем.
• Радиолюбителей, которые хотят расширить свой круг возможностей, начать выполнять сложные задачи.
VII. Что поможет делать Rigol DHO1104
• Точнее анализировать сигналы и выявлять проблемы.
• Расширить свои возможности и решать более сложные задачи.
• Быстрее и эффективнее отлаживать сложные электронные схемы.
• Легко освоить работу с современным измерительным оборудованием.
VIII. Что Вы получите, купив Rigol DHO1104
• Большой 12-дюймовый дисплей.
• Понятный и удобный интерфейс.
• Надежность и долговечность от известного производителя.
• Привлекательную цену на данную модель осциллографа Rigol.
• Высокопроизводительный 4-канальный цифровой осциллограф.
• Технологию Ultra Phosphor III для визуализации редких событий.
• Большой функционал, позволяющий решать сложного уровня задачи.
Rigol DHO1104 купить с оперативной доставкой поможет ГК в Москве, e-mail: info@rigolcom.ru.
