DS1074Z-S Plus

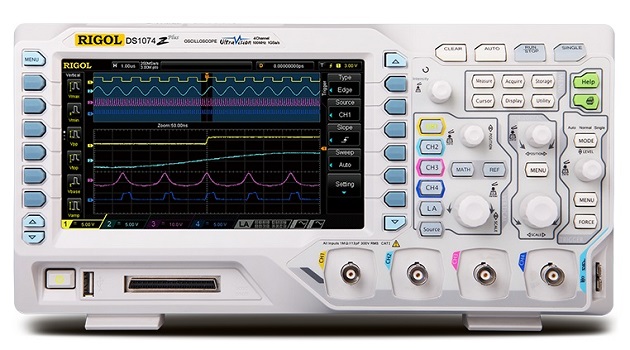

Осциллограф Rigol DS1074Z-S Plus

Осциллограф Rigol DS1074Z-S Plus


Краткие характеристики DS1074Z-S Plus


• Каналов аналоговых: 4.

• Каналов цифровых: 16 (опция).

• Полоса DS1074Z-S Plus: 70 МГц.

• Генератор встроенный: 2 канала/25 МГц.

• Технология прибора: UltraVision.

• Дисплей DS1074Z-S Plus, TFT, цв, 7”.

• Захват (скорость): 30 тыс. осцилл/с.

• Режимы измерений курсорных.

• Память (глубина): 12 Мб (опц. 24 Мб).

• Импеданс устройства входной: 1 МОм.

• Дискретизация (частота max): 1 Гвыб/с.

• Вес тех. средства DS1074Z-S Plus: 3,2 кг.

• Габаритные размеры Rigol DS1074Z-S Plus:

- 31,3 х 16,1 х 12,2 см.

• Протоколы декодирования: SPI, RS232, I2C.

• Интерфейсы осциллографа DS1074Z Plus:

- USB Host/Device, LAN, AUX, USB-GPIB (опция).

• Производство: Rigol Technologies.


Документы на осциллограф Rigol DS1074Z-S Plus


Описание осциллографов серии DS1000Z (6 621 КБ)

Руководство пользователя осциллографов серии DS1000Z (3 916 КБ)

Цена по запросу, e-mail: info@rigolcom.ru


Описание (краткое) осциллографа Rigol DS1074Z-S Plus


DS1074Z-S Plus – модель 4-х канального компактного цифрового настольного осциллографа (16 цифровых каналов, MSO1000Z опция), с источником сигнала встроенным (на 2 канала, 25 МГц), функционирующего в реальном режиме времени, 70 МГц пропускной полосой из серии DS1000Z, созданного по инновационной технологии UltraVision-платформы ведущими специалистами Rigol Technologies, которая стабилизирует характеристики по захвату сигнала и глубину памяти. Прибор имеет удобный для эксплуатации интерфейс, обладает прекрасными характеристиками, легким управлением, что позволяет использовать его для решения неординарных задач при испытаниях, тестировании, измерениях.

Осциллограф цифровой Rigol DS1074Z-S Plus оснащен ЖК дисплеем с диагональю 7 дюймов (800 х 480 пикс.), имеет ряд режимов измерений курсорных, в 60 тыс. кадров регистратор, выход синхронизации, дискретизацию частотой 1 Гвыб/сек, производится сигнальный захват скоростью 30 тыс. осцилл/сек. Устройство позволяет измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования (БПФ и др.). Низкий уровень шума прибора позволяет делать анализ сигналов точнее. За счет высокой скорости (30 тыс. осцилл/сек) по захвату сигнала

Rigol DS1074Z-S Plus осциллограф легко обнаруживает аномалии. Хорошая глубина памяти в 24 Mpts поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы. Воспроизводить форму, находить искажения сигнала способствует функция записи/воспроизведения сигнала. Осциллограф DS1074Z-S Plus допускает задавать характеристики триггера и производить декодирование, поддерживая I2C, RS232, SPI протоколы.

Прибор нашел широкую сферу применения, в том числе в НИИ, лабораториях, для обучения специалистов, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов. На DS1074Z-S Plus цифровой осциллограф посмотреть описание и руководство по эксплуатации можно во вложенных прилагаемых документах выше. Полный модельный ряд данной серии представлен ниже.

Модельный ряд осциллографов серии DS1000Z


Серия и модели
осциллографов Rigol
Полоса пропускания
осциллографа
Аналоговые каналы,
количество
Цифровые каналы,
количество
Внесено в
Госреестр СИ РФ

Серия DS1000Z
Осциллограф DS1054Z
50 МГц
4
Осциллограф DS1074Z Plus
70 МГц
4
16 (опция)
Да
Осциллограф DS1074Z-S Plus
70 МГц
4
16 (опция)
Да
Осциллограф DS1104Z Plus
100 МГц
4
16 (опция)
Да
Осциллограф DS1104Z-S Plus
100 МГц
4
16 (опция)
Да

Особенности осциллографа Rigol DS1074Z-S Plus


Rigol DS1074Z-S Plus - осциллограф цифровой.

• Тип прибора: настольный.

• Технология: UltraVision.

• Каналов: 4 аналоговых.

• Каналов цифровых: 16 (опция).

• Полоса DS1074Z-S Plus: 70 МГц.

• Импеданс входной: 1 МОм.

• Память max: 12 Мб (24 Мб опц.).

• Запуск DS1074Z Plus внешний.

• Дисплей ЖК, цветной, 7 дюйм.

• Яркость сигнала регулируется.

• Захват скоростью 30 тыс. осцилл/сек.

• Регистратор фиксирует 60 тыс. кадров.

• Частота (max) дискретизации: 1 Гвыб/сек.

• Источник сигнала встроенный (на 2 канала, 25 МГц).

• Декодирование сигналов, протоколы: SPI, RS232, I2C.

• Интерфейсы DS1074Z Plus осциллографа: USB Host/Device, LAN.

• Современный эргономичный дизайн осциллографа DS1074Z Plus с удобным управлением.
