DS1000Z-E

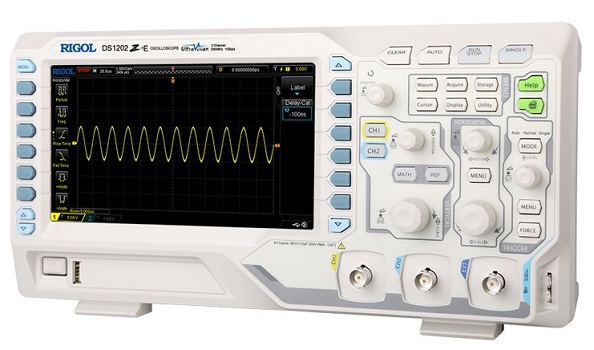

Осциллографы серии Rigol DS1000Z-E
Краткие характеристики DS1000Z-E
• Полосы DS1000Z-E: 100/200 МГц.
• Каналов аналоговых: 2.
• Память прибора max: 24 М.
• Импеданс входной: 1 МОм.
• Дисплей TFT, цветной, 7”.
• Вход (внешний) синхронизации.
• Технология устройств: UltraVision.
• Разные режимы измерений курсорных.
• Захват (скорость): 30 тыс. осцилл/с.
• Декодирование, протоколы: SPI, I2C, RS232.
• Интерфейсы Rigol DS1000Z-E:
- USB Host/Device, LAN (LXI), AUX.
• Дискретизация (частота суммарная): 1 Гвыб/с.
• Вес DS1000Z-E модели осциллографа: 2,9 кг.
• Габаритные размеры Rigol DS1000Z-E:
- 31,3 х 16,1 х 12,2 см.
• Производство приборов: Rigol Technologies.
Документы на осциллографы Rigol DS1000Z-E
Описание осциллографов серии DS1000Z-E (1 877 КБ)
Руководство пользователя осциллографов серии DS1000Z-E (8 750 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографов серии Rigol DS1000Z-E
DS1000Z-E – серия моделей 2-х канальных цифровых компактных осциллографов 100/200 МГц пропускными полосами, созданных по инновационной технологии UltraVision ведущими специалистами Rigol Technologies. Приборы имеют удобный для эксплуатации интерфейс, обладают прекрасными характеристиками, легким управлением. Устройства нашли широкую сферу применения, в том числе в НИИ, лабораториях, для обучения специалистов, в сервисных/ремонтных центрах для диагностики/отладки электронных систем и компонентов.
Осциллографы Rigol DS1000Z-E оснащены дисплеем TFT с диагональю 7 дюймов (800 х 480 пикс.), имеют ряд режимов измерений курсорных, цифровой регулируемый фильтр, в 60 тыс. кадров регистратор, выход синхронизации, дискретизацию 500 Мвыб/сек на 1 канал (общая 1 Гвыб/сек), производится захват скоростью 30 тыс. осцилл/сек. Приборы позволяют измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования (БПФ и др.). Низкий уровень шума каждого осциллографа позволяет делать анализ сигналов точнее.
За счет высокой скорости (30 тыс. осцилл/сек) по захвату сигнала Rigol DS1000Z-E осциллограф легко обнаруживает аномалии. Хорошая глубина памяти в 24 Mpts поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы. Воспроизводить форму, находить искажения сигнала способствует функция записи/воспроизведения сигнала. Осциллографы DS1000Z-E допускают задавать характеристики триггера и производить декодирование, поддерживая I2C, SPI, RS232/UART шины. Увидеть описание DS1000Z-E можно во вложенных документах выше. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии DS1000Z-E
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DS1000Z-E | ||||
Осциллограф DS1102Z-E | 100 МГц | 2 |
- | |
Осциллограф DS1202Z-E | 200 МГц | 2 |
- | Да |
Особенности осциллографов Rigol DS1000Z-E
• Rigol DS1000Z-E - осциллографы цифровые.
• Тип приборов: лабораторный.
• Технология производства: UltraVision.
• Количество каналов: 2 аналоговых.
• Полосы частот max: 100/200 МГц.
• Импеданс входной у моделей: 1 МОм.
• Память устройств максимальная: 24 М.
• Запуск у Rigol DS1000Z-E внешний.
• Дисплей TFT, цветной, 7 дюймов.
• Захват (скорость): 30 тыс. осцилл/сек.
• Регистратор фиксирует 60 тыс. кадров.
• Декодирование (протоколы): SPI, I2C, RS232.
• Частота (max) дискретизации канала: 500 Мвыб/сек.
• Интерфейсы DS1000Z-E осциллографов:
- USB Host/Device, LAN (LXI), AUX.
• Эргономичный дизайн осциллографов DS1000Z-E, удобное управление.
