Пробник тока Rigol PCA1150

Краткие характеристики PCA1150

• Полоса PCA1150: 10 МГц (-3дБ).

• Коэфф. преобразования: 10 мВ/А.

• Нарастание (время): не более 3,5 нс.

• Вх. ток максимальный: 150 Аскз.

• Вх. импульсный ток пиковый: 500 А.

• Точность измерений PCA1150:

- 1% (не более 150 Аскз);

- 2% (не более 300 Апик).

• Мощность потребления макс.: 8,5 ВА.

• Шум: до 2,5 мА (полоса осцилл. 20 МГц).

• Вх. импеданс (раб. полоса): 1 – 200 мОм.

• Размеры датчика/терминатора PCA1150:

- 17,6 х 6,9 х 2,7 см / 2,7 х 5,5 х 1,8 см.

• Длина кабеля сигнального: 2 м.

• Измеряемый проводник (диаметр): 20 мм.

• Вес пробника PCA1150 Rigol: 500 г.

• Служит для осциллографов серий:

- DS-MSO4000/DS6000/DS-MSO7000/MSO8000/DS70000.

• Производство PCA1150: Rigol Technologies.

Документация на пробник PCA1150

Инструкция по эксплуатации пробника PCA1030 (5 657 КБ)

Цена по запросу, e-mail: info@rigolcom.ru

Описание (краткое) пробника Rigol PCA1150

PCA1150 - пробник токовый до 10 МГц полосой изучаемых сигналов, до 500 А пикового импульсного тока производства китайской компании Rigol Technologies. Токовый пробник создан для определения амплитудных/временных значений ВЧ токов с помощью осциллографа Rigol методом бесконтактного измерения. Пробник PCA1150 включает блок согласования и измерительную головку для исследований/измерений формы тока, отображающейся на мониторе осциллографа.

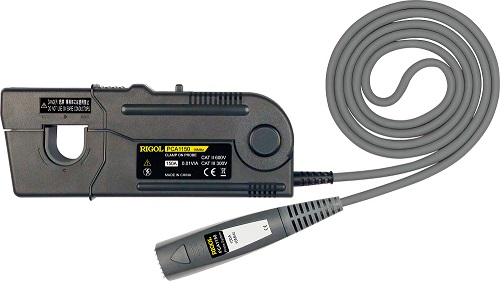

Пробник Rigol PCA1150 сделан в пластиковом корпусе, внутри которого есть магнитный провод с встроенным датчиком Холла. Это дает возможность проводить исследования цепей постоянного/переменного тока. Принцип действия устройства: ЭДС датчика прямо пропорциональна значению магнитного поля. Для подачи через пробник PCA1150 сигнала и отображения его на дисплее с целью измерений амплитудно-временных характеристик применяются серии DS-MSO4000/DS6000/DS-MSO7000/MSO8000/DS70000 осциллографов Rigol и др.

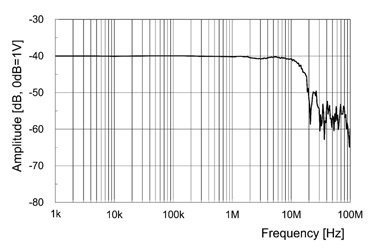

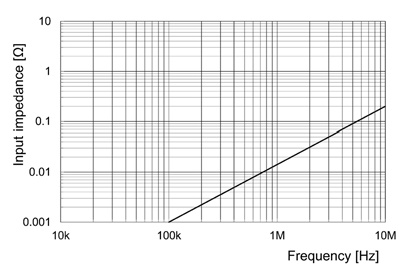

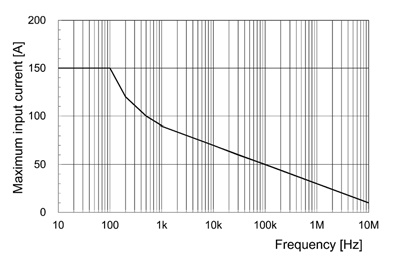

Диаграммы пробника тока PCA1150

Модельный ряд токовых пробников Rigol

Пробники Rigol	Краткие характеристики пробников Rigol	Поддерживает устройства Rigol
Пробник RP1001C	Пробник токовый: DC-300 кГц; 2 (два) диапазона 10 мВ/А, 100 мВ/А; точность 3% (менее 10 A); макс.вх. ток ±100 А (DC), 200 Ап-п или 70 Аскз (AC)	Все осциллографы Rigol
Пробник RP1002C	Пробник токовый: DC-1 МГц; 2 (два) диапазона 50 мВ/А, 500 мВ/А; точность 3% (менее 14 A); макс.вх. ток ±70 А (DC), 140 Ап-п или 50 Аскз (AC)	Все осциллографы Rigol
Пробник RP1003C	Пробник токовый: DC-50 МГц; диапазон 100 мВ/А, точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P	Все осциллографы Rigol
Пробник RP1004C	Пробник токовый: DC-100 МГц; диапазон 100 мВ/А; точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P	Все осциллографы Rigol
Пробник RP1005C	Пробник токовый: DC-10 МГц; диапазон 10 мВ/А; точность 1% (<150 A); макс.вх ток 300 Ап-п/500 Ап-п импульс до 30 мкс / 150 Аскз (AC); необходим БП RP1000P	Все осциллографы Rigol
Пробник RP1006C	Пробник токовый: DC-2 МГц; токовый диапазон до 500 A ср.кв (макс.имп.пик: до 700 А); t нарастания: 175 нс; точность - ±1% (ток <500 A); необходим БП RP1000P	Все осциллографы Rigol
Пробник PCA1030	Пробник токовый: DC-50 МГц; диапазон 0,1 В/А; макс. ток 30 А скз/50 Апик; точность 1% (<30 А скз), 2% <50 Апик); t нарастания 7 нс; охват: 5 мм	Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000
Пробник PCA1150	Пробник токовый: DC-10 МГц; диапазон 0,01 В/А; макс. ток 150 А скз/300 Апик; точность 1% (<150 А скз), 2% <300 Апик); t нарастания 35 нс; охват 20 мм	Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000
Пробник PCA1500	Пробник токовый: диапазон исслед. сигналов DC-2 МГц; макс.пик. исслед. токов: 700 А	Осциллографы серий: DS/MSO7000, MSO8000, DS70000, HDO4000
Пробник PCA2030	Пробник токовый: DC-100 МГц; диапазон 0,1 В/А; макс.ток 30 А скз/ 50 Апик; точность 1% (<30 А скз), 2% <50 Апик), t нарастания 3,5 нс; охват 5 мм	Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000

Особенности пробника Rigol PCA1150

• Rigol PCA1150 - модель пробника тока.

• Измерение тока производится бесконтактно.

• В токовом пробнике использован датчик Холла.

• 10 МГц - полоса, 10 мВ/А – коэффициент преобразования.

• Превосходный показатель цена/качество, удобство в работе, эргономичность.

• Возможность проводить исследования цепей постоянного/переменного тока.

• Пробник PCA1150 в основном применяется для серий DS-MSO4000/DS6000/DS-MSO7000/MSO8000/DS70000 осциллографов Rigol и других.

Применение пробника Rigol PCA1150

• Измерения моторных приводов, бытовой техники и пр.

• Используется при тестировании систем телекоммуникационных, транспортных, электронных.

• Разработка/тестирование инверторов мощности, п/п приборов, источников питания, мобильной связи и пр.

Комплектация пробника PCA1150

• Пробник PCA1150 – 1 шт.

• Футляр для пробника – 1 шт.

• Пользовательское руководство – 1 шт.

Совместимые осциллографы с пробником PCA1150

Серия и модели осциллографов Rigol	Полоса пропускания осциллографа	Аналоговые каналы, количество	Цифровые каналы, количество	Внесено в Госреестр СИ РФ
Серия DHO4000
Осциллограф DHO4204	200 МГц	4	-
Осциллограф DHO4404	400 МГц	4	-
Осциллограф DHO4804	800 МГц	4	-
Серия MSO7000/DS7000
Осциллограф DS7014	100 МГц	4	-	Да
Осциллограф DS7024	200 МГц	4	-	Да
Осциллограф DS7034	350 МГц	4	-	Да
Осциллограф DS7054	500 МГц	4	-	Да
Осциллограф MSO7014	100 МГц	4	16	Да
Осциллограф MSO7024	200 МГц	4	16	Да
Осциллограф MSO7034	350 МГц	4	16	Да
Осциллограф MSO7054	500 МГц	4	16	Да
Серия MSO8000
Осциллограф MSO8064	600 МГц	4	16 (опция)	Да
Осциллограф MSO8104	1 ГГц	4	16 (опция)	Да
Осциллограф MSO8204	2 ГГц	4	16 (опция)	Да
Серия MSO8000A
Осциллограф MSO8074A	750 МГц	4	16 (опция)
Осциллограф MSO8154A	1.5 ГГц	4	16 (опция)
Осциллограф MSO8204A	2 ГГц	4	16 (опция)
Серия DS70000
Осциллограф DS70304	3 ГГц	4	-	Да
Осциллограф DS70504	5 ГГц	4	-	Да
