DS2202A

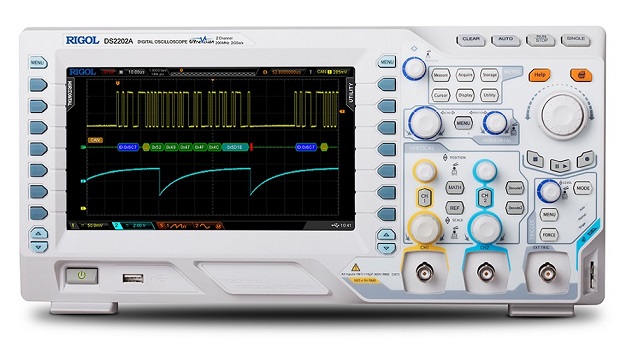

Осциллограф Rigol DS2202A
Краткие характеристики DS2202A
• Каналов аналоговых: 2.
• Полоса DS2202A: 200 МГц.
• Технология: UltraVision.
• Яркость имеет 256 градаций.
• Захват (скорость): 52 тыс. осцилл/с.
• Дисплей DS2202A TFT, цветной, 8”.
• Память max: 14 М (опционально 56 М).
• Синхронизация прибора расширенная.
• Протоколы: SPI, USB, RS232, I2C.
• Импеданс устройства входной: 1 МОм.
• Дискретизация (max частота): 2 Гвыб/с.
• Измерения курсорные, 24 автоизмерений.
• Вес измерительного тех/средства: 3,9 кг.
• Размеры Rigol DS2202A габаритные:
- 36,2 х 18 х 13,1 см.
• Интерфейсы осциллографа: USB Host/Device, LAN.
• Производство DS2202A: Rigol Technologies.
Документы на осциллограф Rigol DS2202A
Описание осциллографов серии DS/MSO2000A (5 618 КБ)
Руководство пользователя осциллографов серии DS2000A (рус) (6 145 КБ)
Руководство пользователя осциллографов серии DS/MSO2000A (en) (5 239 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографа Rigol DS2202A
DS2202A – модель 2-х канального цифрового компактного осциллографа 200 МГц полосой из серии DS/MSO2000A, созданного по инновационной технологии UltraVision ведущими специалистами Rigol Technologies, которая стабилизирует характеристики по захвату сигнала и глубину памяти. Прибор имеет удобный для эксплуатации интерфейс, дисплей TFT (цветной, 8”), обладает прекрасными характеристиками, легким управлением, что позволяет использовать его для решения неординарных задач при испытаниях, тестировании, разного рода измерениях.
Осциллограф Rigol DS2202A выделяется (среди других аналогов) малым шумом (чувствительность диапазоном 500 мкВ/дел), имеет по запуску расширенные возможности, возможна синхронизация/декодирование сигналов шин последовательных (RS-232, IC и др. протоколов), производит измерения курсорные, 24 автоматических измерений, обладает дискретизацией (частотой) 2 Гвыб/сек. Устройство позволяет измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования. Низкий уровень шума прибора позволяет делать анализ сигналов точнее. За счет высокой скорости (52 тыс. осцилл/сек) по захвату сигнала Rigol DS2202A осциллограф легко обнаруживает аномалии. Хорошая память в 14 М (опционально 56 М) поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы. Воспроизводить форму, находить искажения сигнала способствует функция записи/воспроизведения сигнала. Осциллограф DS2202A допускает задавать характеристики триггера и производить декодирование.
Прибор нашел широкую сферу применения, в том числе в научных/исследовательских лабораториях, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов, для подготовки технического персонала. На DS2202A осциллограф посмотреть описание и руководство по эксплуатации можно во вложенных документах выше. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии DS/MSO2000A
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия MSO2000A/DS2000A | ||||
Осциллограф DS2102A | 100 МГц | 2 |
- | Да |
Осциллограф MSO2102A | 100 МГц | 2 |
16 | |
Осциллограф MSO2102A-S | 100 МГц | 2 |
16 | |
Осциллограф DS2202A | 200 МГц | 2 |
- | Да |
Осциллограф MSO2202A | 200 МГц | 2 |
16 | |
Осциллограф MSO2202A-S | 200 МГц | 2 |
16 | |
Осциллограф DS2302A | 300 МГц | 2 |
- | Да |
Осциллограф MSO2302A | 300 МГц | 2 |
16 | |
Осциллограф MSO2302A-S | 300 МГц | 2 |
16 |
Особенности осциллографа Rigol DS22202A
• Rigol DS2202A - осциллограф цифровой.
• Тип прибора: лабораторный.
• Технология: UltraVision.
• Каналов: 2 (два) аналоговых.
• Полоса DS2202A max: 200 МГц.
• Дисплей TFT, цветной, 8 дюйм.
• Протоколы: SPI, USB, RS232, I2C.
• Импеданс DS2202A входной: 1 МОм.
• Синхронизация прибора расширенная.
• Захват скоростью в 52 тыс. осцилл/сек.
• Память максимальная: 14 М (опц. 56 М).
• Измерения курсорные, 24 автоизмерений.
• Частота (max) дискретизации: 2 Гвыб/сек.
• Яркость сигнала регулируется, 256 градаций.
• В реальном времени запись составляет 65 тыс. осцилл.
• Интерфейсы DS2202A осциллографа: USB Host/Device, LAN.
• Современный эргономичный дизайн осциллографа DS2202A с удобным управлением.
