MSO2202A

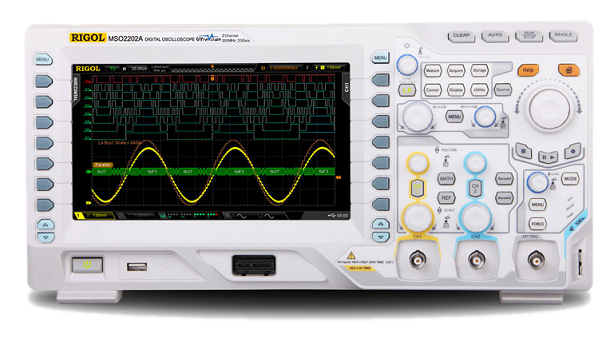

Осциллограф Rigol MSO2202A
Краткие характеристики MSO2202A
• Каналов аналоговых: 2.
• Каналов цифровых: 16.
• Полоса MSO2202A: 200 МГц.
• Технология: UltraVision.
• Яркость имеет 256 градаций.
• Захват (скорость): 52 тыс. осцилл/с.
• Дисплей MSO2202A TFT, цветной, 8”.
• Память max: 14 М (опционально 56 М).
• Синхронизация прибора расширенная.
• Протоколы: SPI, USB, RS232, I2C.
• Импеданс устройства входной: 1 МОм.
• Дискретизация (max частота): 2 Гвыб/с.
• Измерения курсорные, 24 автоизмерений.
• Вес измерительного тех/средства: 3,9 кг.
• Размеры Rigol MSO2202A габаритные:
- 36,2 х 18 х 13,1 см.
• Интерфейсы осциллографа: USB Host/Device, LAN.
• Производство MSO2202A: Rigol Technologies.
Документы на осциллограф Rigol MSO2202A
Описание осциллографов серии DS/MSO2000A (5 618 КБ)
Руководство пользователя осциллографов серии DS/MSO2000A (en) (5 239 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографа Rigol MSO2202A
MSO2202A – модель с 2 каналами аналоговыми и с 16 каналами цифровыми компактного осциллографа 200 МГц полосой из серии DS/MSO2000A, созданного по инновационной технологии UltraVision ведущими специалистами Rigol Technologies, которая позволяет стабилизировать характеристики по захвату сигнала и глубину памяти. Прибор имеет удобный для эксплуатации интерфейс, дисплей TFT (цветной, 8”), обладает прекрасными характеристиками, легким управлением, что позволяет использовать его для решения неординарных задач при испытаниях, тестировании, разного рода измерениях.
Осциллограф Rigol MSO2202A выделяется (среди других аналогов) малым шумом, имеет по запуску расширенные возможности, возможна синхронизация/декодирование сигналов шин последовательных (RS-232, IC и другие протоколы), производит измерения курсорные, 24 автоматических измерений, обладает дискретизацией (частотой) 2 Гвыб/сек. Устройство позволяет измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования. Низкий уровень шума прибора позволяет делать анализ сигналов точнее. За счет высокой скорости (52 тыс. осцилл/сек) по захвату сигнала Rigol MSO2202A осциллограф легко обнаруживает аномалии. Хорошая память в 14 М (опционально 56 М) поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы. Воспроизводить форму, находить искажения сигнала способствует функция записи/воспроизведения сигнала. Осциллограф MSO2202A допускает задавать характеристики триггера и производить декодирование.
Rigol MSO2202A с цифровыми 16 каналами логическими способен тестировать одновременно ряд сигналов аналоговых/цифровых, что способствует анализу цифровых/смешанных сигналов. Прибор нашел широкую сферу применения, в том числе в научных/исследовательских лабораториях, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов, для подготовки технического персонала. На MSO2202A осциллограф посмотреть описание и руководство по эксплуатации можно во вложенных документах выше. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии DS/MSO2000A
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия MSO2000A/DS2000A | ||||
Осциллограф DS2102A | 100 МГц | 2 |
- | Да |
Осциллограф MSO2102A | 100 МГц | 2 |
16 | |
Осциллограф MSO2102A-S | 100 МГц | 2 |
16 | |
Осциллограф DS2202A | 200 МГц | 2 |
- | Да |
Осциллограф MSO2202A | 200 МГц | 2 |
16 | |
Осциллограф MSO2202A-S | 200 МГц | 2 |
16 | |
Осциллограф DS2302A | 300 МГц | 2 |
- | Да |
Осциллограф MSO2302A | 300 МГц | 2 |
16 | |
Осциллограф MSO2302A-S | 300 МГц | 2 |
16 |
Особенности осциллографа Rigol MSO2202A
• Rigol MSO2202A - осциллограф цифровой.
• Тип прибора: лабораторный.
• Технология: UltraVision.
• Каналов: 2 (два) аналоговых.
• Каналов цифровых: 16.
• Полоса MSO2202A max: 200 МГц.
• Дисплей TFT, цветной, 8 дюйм.
• Протоколы: SPI, USB, RS232, I2C.
• Импеданс MSO2202A входной: 1 МОм.
• Синхронизация прибора расширенная.
• Захват скоростью в 52 тыс. осцилл/сек.
• Память максимальная: 14 М (опц. 56 М).
• Измерения курсорные, 24 автоизмерений.
• Частота (max) дискретизации: 2 Гвыб/сек.
• Яркость сигнала регулируется, 256 градаций.
• В реальном времени запись составляет 65 тыс. осцилл.
• Интерфейсы MSO2202A осциллографа: USB Host/Device, LAN.
• Современный эргономичный дизайн осциллографа MSO2202A с удобным управлением.
