DHO924S

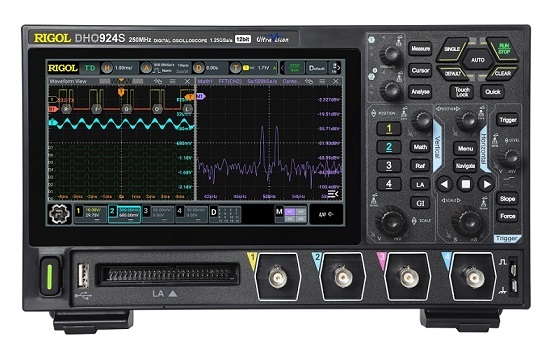

Осциллограф Rigol DHO924S
Краткие характеристики DHO924S
• Прибор 7 в 1.
• Каналов аналоговых: 4.
• Каналы цифр. (опция): 16.
• Полоса Rigol DHO924S: 250 МГц.
• Дисплей сенсорный, цветной, 7”.
• Запись длинною 50 млн. точек.
• Разрешение (вертикаль): 12 бит.
• Память для хранения max: 50 Мбит.
• Скорость по захвату: до 1 млн. осц/с.
• Частота дискретизации max: 1,25 Гвыб/с.
• Весит тех. средство DHO924S: 1,78 кг.
• Габаритные размеры Rigol DHO924S:
- 26,5 х 16,2 х 7,7 см.
• Интерфейсы вкл.: USB Host/Device, HDMI, LAN.
• Производство: Rigol Technologies.
Документы на осциллограф Rigol DHO924S
Описание осциллографов серии DHO900 (5 039 КБ)
Руководство пользователя осциллографов серии DHO900 (19 291 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографа Rigol DHO924S
DHO924S – инновационная модель 4-х канального портативного типа цифрового осциллографа 250 МГц пропускной полосой из серии DHO900, созданного на платформе «Centaurus» Rigol Technologies. Прибор обладает высоким разрешением в 12 бит по вертикали, 1,25 Гвыб/сек частотой дискретизации, хорошей скоростью по захвату до 1 млн. осцилл/с (Ultra Acquire), приличной памятью хранения (макс. 50 Мбит), достаточно низкой степенью своего шума. Данные характеристики способствуют производить анализ очень слабого сигнала.
Высокотехнологичный Rigol DHO924S – это прибор, который объединил в себе сразу 7 (семь) функционалов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор, анализатор логический, генератор сигналов (формы произвольной). Предусмотренный в осциллографе USB Type-C разъем делает возможным подключать его и от сетевого адаптера питания, и от внешнего. Внешнее питание (Power Bank) позволяет делать измерения DHO924S в разных условиях (полевых и прочих).
Осциллограф DHO924S позволяет измерять частотные, временные, амплитудные характеристики сигналов, что используется при обучении, исследований, проведении тестирований, в производстве, разработке, ремонте/отладке средств связи, электронных компонентов, ВЧ изделий. Полный Rigol DHO924S обзор можно увидеть в прилагаемом описании выше.
Модельный ряд осциллографов серии DHO900
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DHO900 | ||||
Осциллограф DHO914 | 125 МГц | 4 |
16 (опция) | |
Осциллограф DHO914S | 125 МГц | 4 |
16 (опция) | |
Осциллограф DHO924 | 250 МГц | 4 |
16 (опция) | |
Осциллограф DHO924S | 250 МГц | 4 |
16 (опция) |
Особенности осциллографа Rigol DHO924S
• Rigol DHO924S - осциллограф портативный.
• Каналов: 4 аналоговых.
• Каналов (опц. PLA2216): 16 цифр.
• Пропускная полоса max: 250 МГц.
• Память (внутренняя) объемом 8 ГБ.
• Низкая степень энергетического потребления.
• Все обновления производятся в онлайн режиме.
• Глубина памяти осциллографа, канал: 50 Мвыб.
• 12 бит разрешение, низкого уровня шум прибора.
• Возможно дистанционное управление (Web control).
• Частота (max) дискретизации канала: 1,25 Гвыб/сек.
• Захват осциллограмм (max скорость): 1 млн.осцилл/с.
• Интерфейсы Rigol DHO924S: USB Host/Device, HDMI, LAN.
• Дисплей сенсорный, цветной, 7-ми дюймовый (1024 х 600 пикс).
• Запись/воспроизводство (при Ultra Acquire) max: 500 тыс. осцилл.
Преимущества осциллографа Rigol DHO924S
• Малый уровень энергопотребления, USB (C-тип) разъем для питания.
• Оперативное нахождение аномалий за счет функции навигации/поиска.
• Представление 3-х мерное интенсивности сигнала, цвет до 256 уровней.
• Осциллограф способен измерять до 41 параметров автоматически, отображая сразу 10.
• Произведение математических операций, пиковый поиск, анализ БПФ расширенный.
• Современный эргономичный дизайн осциллографа DHO924S с удобным управлением.
• Дисплей имеет цифровой люминофор, интенсивность - 256 уровней градаций в реальном времени.
• Для удобства пользователя при интерактивном взаимодействии применены новейшие органы управления Flex.
• 7 в 1 приборов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор, анализатор логический, генератор сигналов.
• USB Type-C разъем для подключения к сетевому адаптеру питания, а также к внешнему (Power Bank), что позволяет делать измерения DHO924S в разных полевых условиях.
