DS2102A

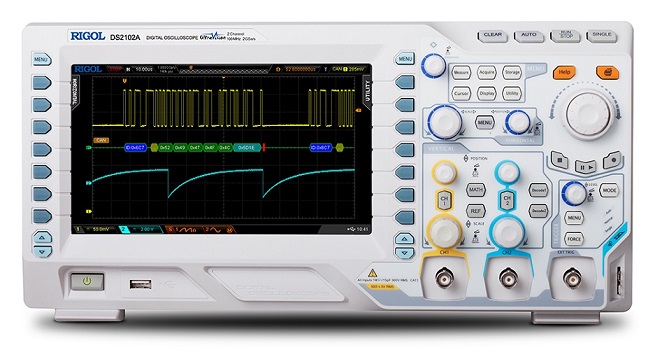

Осциллограф Rigol DS2102A
Краткие характеристики DS2102A
• Каналов аналоговых: 2.
• Полоса DS2102A: 100 МГц.
• Технология: UltraVision.
• Яркость имеет 256 градаций.
• Захват (скорость): 52 тыс. осцилл/с.
• Дисплей DS2102A TFT, цветной, 8”.
• Память max: 14 М (опционально 56 М).
• Синхронизация прибора расширенная.
• Протоколы: SPI, USB, RS232, I2C.
• Импеданс устройства входной: 1 МОм.
• Дискретизация (max частота): 2 Гвыб/с.
• Измерения курсорные, 24 автоизмерений.
• Вес измерительного тех/средства: 3,9 кг.
• Размеры Rigol DS2102A габаритные:
- 36,2 х 18 х 13,1 см.
• Интерфейсы осциллографа: USB Host/Device, LAN.
• Производство DS2102A: Rigol Technologies.
Документы на осциллограф Rigol DS2102A
Описание осциллографов серии DS/MSO2000A (5 618 КБ)
Руководство пользователя осциллографов серии DS2000A (рус) (6 145 КБ)
Руководство пользователя осциллографов серии DS/MSO2000A (en) (5 239 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографа Rigol DS2102A
DS2102A – модель 2-х канального цифрового компактного осциллографа 100 МГц полосой из серии DS/MSO2000A, созданного по инновационной технологии UltraVision ведущими специалистами Rigol Technologies, которая стабилизирует характеристики по захвату сигнала и глубину памяти. Прибор имеет удобный для эксплуатации интерфейс, дисплей TFT (цветной, 8”), обладает прекрасными характеристиками, легким управлением, что позволяет использовать его для решения неординарных задач при испытаниях, тестировании, разного рода измерениях.
Осциллограф Rigol DS2102A выделяется (среди других аналогов) малым шумом, имеет по запуску расширенные возможности, возможна синхронизация/декодирование сигналов шин последовательных (RS-232, IC и др. протоколы), производит измерения курсорные, 24 автоматических измерений, обладает дискретизацией (частотой) 2 Гвыб/сек. Устройство позволяет измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования. Низкий уровень шума прибора позволяет делать анализ сигналов точнее. За счет высокой скорости (52 тыс. осцилл/сек) по захвату сигнала Rigol DS2102A осциллограф легко обнаруживает аномалии. Хорошая память в 14 М (опционально 56 М) поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы. Воспроизводить форму, находить искажения сигнала способствует функция записи/воспроизведения сигнала. Осциллограф DS2102A допускает задавать характеристики триггера и производить декодирование.
Прибор нашел широкую сферу применения, в том числе в научных/исследовательских лабораториях, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов, для подготовки технического персонала. На DS2102A осциллограф посмотреть описание и руководство по эксплуатации можно во вложенных документах выше. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии DS/MSO2000A
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия MSO2000A/DS2000A | ||||
Осциллограф DS2102A | 100 МГц | 2 |
- | Да |
Осциллограф MSO2102A | 100 МГц | 2 |
16 | |
Осциллограф MSO2102A-S | 100 МГц | 2 |
16 | |
Осциллограф DS2202A | 200 МГц | 2 |
- | Да |
Осциллограф MSO2202A | 200 МГц | 2 |
16 | |
Осциллограф MSO2202A-S | 200 МГц | 2 |
16 | |
Осциллограф DS2302A | 300 МГц | 2 |
- | Да |
Осциллограф MSO2302A | 300 МГц | 2 |
16 | |
Осциллограф MSO2302A-S | 300 МГц | 2 |
16 |
Особенности осциллографа Rigol DS2102A
• Rigol DS2102A - осциллограф цифровой.
• Тип прибора: лабораторный.
• Технология: UltraVision.
• Каналов: 2 (два) аналоговых.
• Полоса DS2102A max: 100 МГц.
• Дисплей TFT, цветной, 8 дюйм.
• Протоколы: SPI, USB, RS232, I2C.
• Импеданс DS2102A входной: 1 МОм.
• Синхронизация прибора расширенная.
• Захват скоростью в 52 тыс. осцилл/сек.
• Память максимальная: 14 М (опц. 56 М).
• Измерения курсорные, 24 автоизмерений.
• Частота (max) дискретизации: 2 Гвыб/сек.
• Яркость сигнала регулируется, 256 градаций.
• В реальном времени запись составляет 65 тыс. осцилл.
• Интерфейсы DS2102A осциллографа: USB Host/Device, LAN.
• Современный эргономичный дизайн осциллографа DS2102A с удобным управлением.
Другие модели осциллографов Rigol
Осциллограф Rigol DS2102A купить с оперативной доставкой поможет ГК в Москве, e-mail: info@rigolcom.ru.
