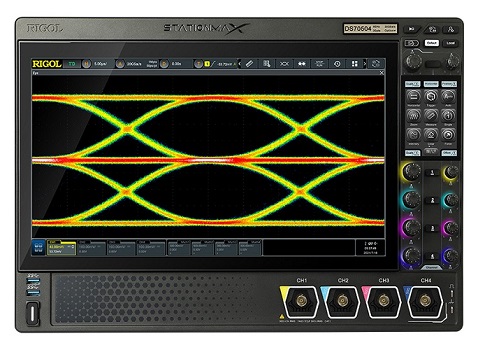

Осциллограф Rigol DS70504

Осциллограф Rigol DS70504


Краткие характеристики DS70504


• Прибор 5 в 1.

• Каналов аналоговых: 4.

• Полоса DS70504: 5 ГГц.

• Дисплей multi-touch: 15,6 дюйм.

• Разрешение вертикальное: 8 бит.

• Технология прибора: UltraVision III.

• Захват (скорость): 1 млн. осцилл/сек.

• Импеданс устройства: 1 Мом/50 Ом.

• Дискретизация (max частота): 20 Гвыб/с.

• Память max: 500 Мточек (опц. 2000 Мточек).

• Размеры Rigol DS70504 габаритные:

- 43,9 х 31,0 х 49,1 см.

• Вес измерительного тех. средства: 22,5 кг.

• Интерфейсы осциллографа:

- USB Host/Device, HDMI, LAN, AUX OUT, GPIB (опция).

• Производство осциллографа DS70504: Rigol Technologies.


Документы на осциллограф Rigol DS70504


Описание осциллографов серии DS70000 (21 672 КБ)

Руководство пользователя осциллографов серии DS70000 (19 884 КБ)

Цена по запросу, e-mail: info@rigolcom.ru


Описание (краткое) осциллографа Rigol DS70504


DS70504 – модель с 4 каналами аналоговыми высокопроизводительного современного осциллографа 5 ГГц полосой из серии DS70000, созданного по инновационной технологии 3-го поколения UltraVision III ведущими специалистами Rigol Technologies, которая способствует стабилизации характеристик по захвату (скорости) осциллограмм, частоты дискретизации, вертикального разрешения, глубины памяти. Прибор имеет удобный для эксплуатации интерфейс, поворотный дисплей 15,6 дюймов (сенсорный), обладает прекрасными характеристиками, легким для пользователя управлением, что позволяет использовать его для решения неординарных задач при испытаниях, тестировании, разного рода сложных измерениях.

Осциллограф Rigol DS70504 выделяется (среди других аналогов) малым шумом, имеет в реальном времени дискретизацию частотой 20 Гвыб/сек, захват осциллограмм со скоростью от 1 млн. осцилл/сек, память в 500 Мточек (опционально 2000 Мточек), разнотипный запуск/декодирование. Устройство позволяет измерять частотные, временные, амплитудные и другие характеристики сигналов, а также проводить математические преобразования. Низкий уровень шума прибора позволяет делать анализ сигналов точнее. За счет высокой скорости по захвату DS70504 цифровой осциллограф легко обнаруживает аномалии/ошибки. Хорошая память поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы.

Rigol DS70504 включает в себя 5 приборов (5 в 1): осциллограф цифровой, анализатор протоколов, анализатор спектра, вольтметр, частотомер/сумматор. Осциллограф оснащен поворотным сенсорным дисплеем больших размеров (15,6”) и небольшим размером экраном для управления. За счет инновационной технологии Rigol 3-го поколения данный измерительный прибор является лучшим в плане производительности. Применяемая технология делает возможным проводить анализ не только сигналов шин передачи (последовательной) данных, но и целостности сигнала, отладку в разных областях одновременно с проведением анализа в частотной/временной области.

Высокопроизводительный осциллограф DS70504 нашел применение своих качеств в научных/исследовательских лабораториях, промышленности, на производстве для диагностики/отладки/тестирования сложных электронных систем. Описание/руководство по эксплуатации на DS70504 цифровой осциллограф можно найти во вложенных документах выше. Полный модельный ряд данной серии представлен ниже.Rigol DS70504 включает в себя 5 приборов (5 в 1): осциллограф цифровой, анализатор протоколов, анализатор спектра, вольтметр, частотомер/сумматор. Осциллограф в своем арсенале также обладает поворотным сенсорным дисплеем больших размеров (15,6”) и небольшим размером экраном для управления. За счет инновационной технологии Rigol 3-го поколения данный измерительный прибор является лучшим в плане производительности. Применяемая технология делает возможным проводить анализ не только сигналов шин передачи (последовательной) данных, но и целостности сигнала, отладку в разных областях одновременно с проведением анализа в частотной/временной области.

Модельный ряд осциллографов серии DS70000


Серия и модели
осциллографов Rigol
Полоса пропускания
осциллографа
Аналоговые каналы,
количество
Цифровые каналы,
количество
Внесено в
Госреестр СИ РФ

Серия DS70000
Осциллограф DS70304
3 ГГц
4
-
Да
Осциллограф DS70504
5 ГГц
4
-
Да

Особенности осциллографа Rigol DS70504


Rigol DS70504 - 5 приборов в 1.

• Комбинированный осциллограф.

• Цифровой прибор высокого класса.

• Технология Rigol: UltraVision III.

• Количество каналов аналоговых: 4.

• Полоса DS70504 max: 5 ГГц.

• Дисплей сенсорный, 15,6 дюймовый.

• Захват (скорость): 1 млн. осцилл/сек.

• Дискретизация (max частота): 20 Гвыб/с.

• Импеданс DS70304 входной: 1 Мом/50 Ом.

• Память max: 500 Мточек (опц. 2000 Мточек).

• Интерфейсы осциллографа:

- USB Host/Device, HDMI, LAN, AUX OUT, GPIB (опция).

• Современный дизайн осциллографа DS70504, удобное управление.


Преимущества осциллографа Rigol DS70504


• Rigol DS70504 включает в себя 5 приборов (5 в 1): осциллограф цифровой, анализатор протоколов, анализатор спектра, вольтметр, частотомер/сумматор.

• Дисплеи DS70504 цифрового осциллографа, основной сенсорный, цветной, поворотный с автоматическим наклоном, диагональю 15,6 дюймов, дополнительный небольшой сенсорный, а также большой комплект кнопок и ручек, устройств управления способствуют удобному анализу сигнала.

• Интерфейс осциллографа многоканальный, функции для анализа и различные инструменты открываются в соответствующих окнах, при этом производится автонастройка масштаба. Все измерения можно увидеть на боковой панели прибора.

• Осциллограф DS70504 способен делать анализ протоколов каналов связи, есть триггер, проводит визуализацию трафика, осуществляет декодирование.

• В Rigol DS70504 в БПФ для точного разрешения применяется до 1 000 000 точек. Элементы управления в расширенном составе обеспечивают поиск необходимых в частотном диапазоне сигналов. Цветовая окраска показывает скачкообразные/переходные РЧ сигналы.

• Увеличение эффективности отладки/тестирования за счет хорошей скорости (1 млн. осцилл/сек) захвата, которая способствует оперативному определению сигналов, случайных событий, аномалий.

• Высокого класса осциллограф DS70504 имеет отличную длину записи в 500 mpts (опционально 2000 mpts), которая позволяет искать при высокочастотной дискретизации в цифровых потоках сложные проблемы. Захват сигнала (1 млн. осцилл/сек) помогает увеличить число наблюдаемых случайных/нерегулярных событий.
