Пробник Rigol PLA2216

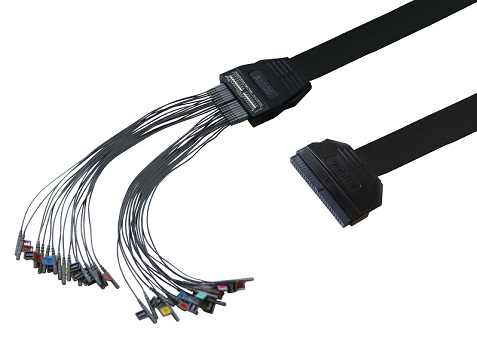

PLA2216 Rigol – Пробник логический


Краткие характеристики PLA2216


• Число каналов PLA2216 Rigol: 16.

• Входное напряжение max: ±40 В пик.

• Вх. напряжение min: 500 мВ пик-пик.

• Вх. динамич. диапазон max: ±10 от уст. порога.

• Обнаруж. длительность импульса min: 5 нс.

• Вх. емкость пробника PLA2216 Rigol: 8 пФ.

• Вх. импеданс пробника логического: 101 кОм.

• Диапазон уровней пороговых: ±15 В.

• Погрешность установ. уровней: ±100 мВ.

• Длина кабеля PLA2216 пробника: 90 см.

• Длина проводов (подводящих): 25 см.

• Используется с осциллографами Rigol:

• MSO5000/5000-E.

• Производство PLA2216: Rigol Technologies.


Документация на пробник PLA2216


Инструкция по эксплуатации пробника PLA2216 (462 КБ)

Цена по запросу, e-mail: info@rigolcom.ru


Описание (краткое) пробника PLA2216 Rigol


PLA2216 - логический пробник 16-ти канальный производства китайской компании Rigol Technologies. PLA2216 Rigol разработан для проведения передачи сигнала, проходящего между испытуемым техническим средством и осциллографом Rigol моделей MSO5000/5000-E серии. С одной стороны, зонд контактируется с цифровой шиной средства, с другой, подсоединяется к измерительному входу цифрового осциллографа Rigol для исследования сигналов на мониторе и проведения соответствующего анализа.

Rigol PLA2216 состоит из разных кабелей. Два ответвления с одной стороны логического пробника имеют по 8 (восемь) сигнальных кабеля и 16 заземляющих. С другой стороны пробника сделан разъем, для присоединения к осциллографу. PLA2216 логический пробник отличается низким значением входной емкости, широким радиусом уровней порогов, небольшим периодом времени обнаруживаемого импульса, большим числом контактов сигнальных.

Модельный ряд логических пробников Rigol


Пробники Rigol
Краткие характеристики
пробников Rigol
Поддерживает
устройства Rigol
Пробник PLA2216
Пробник логический: 16-канальный; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс; вх.импеданс 101 кОм || 8 пФ Осциллографы серий: MSO5000, MSO5000-E
Пробник RPL1116
Пробник логический: 16-канальный; вх.импеданс 100 кОм || 8 пФ; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс Осциллографы серий: DS/MSO1000Z, DS1000Z-Plus
Пробник RPL2316
Пробник логический: 16-канальный; вх.импеданс 101 кОм || 8 пФ; диапазон порог.уровней ±20 В; макс.вх. напр-ние ±40 В пик; мин.вх. напр-ние 500 мВп-п; мин.длит. импульса 5 нс Осциллографы серий: MSO2000A, MSO4000, MSO7000, MSO8000

Особенности пробника Rigol PLA2216


Rigol PLA2216 - пробник логический.

• Для серий MSO5000/-E осциллографов Rigol.

• 16-ти канальный пробник для передачи сигналов.

• Большое число контактов сигнальных устройства.

• Низкий параметр входной емкости PLA2216 Rigol.

• Небольшой временной период обнаруживаемого импульса.

• Передача сигнала производится с минимальными помехами.

• PLA2216 пробник имеет широкий радиус уровней порогов.

• Превосходный показатель цена/качество, удобство в работе, эргономичность.

• Подключение к выводам сигнальным осуществляется групповым, либо раздельным способом.



Применение пробника Rigol PLA2216


• Обучение/образование.

• Производственные/лабораторные испытания.

• Тестирования по маскам телекоммуникационных систем.

• Разработка/наладка электронных систем, п/п приборов.



Комплектация пробника PLA2216


• Пробник (основной кабель) – 1 шт.

• Провода подводящие – 32 шт.

• Соединительные клипсы – 32 шт.

• Чехол для пробника – 1 шт.

• Руководство для пользователя – 1 шт.



Совместимые осциллографы с пробником PLA2216


Серия и модели
осциллографов Rigol
Полоса пропускания
осциллографа
Аналоговые каналы,
количество
Цифровые каналы,
количество
Внесено в
Госреестр СИ РФ

Серия MSO5000
Осциллограф MSO5072
70 МГц
2
16 (опция)
Да
Осциллограф MSO5074
70 МГц
4
16 (опция)
Да
Осциллограф MSO5102
100 МГц
2
16 (опция)
Да
Осциллограф MSO5104
100 МГц
4
16 (опция)
Да
Осциллограф MSO5204
200 МГц
4
16 (опция)
Да
Осциллограф MSO5354
350 МГц
4
16 (опция)
Да


Другие модели пробников Rigol


Пробники Rigol
Краткие характеристики
пробников Rigol
Поддерживает
устройства Rigol
Активные, дифференциальные пробники
Пробник PHA0150
Пробник высоковольтный дифференциальный: 70МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом Все осциллографы Rigol
Пробник PHA1150
Пробник высоковольтный дифференциальный: 100МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом Все осциллографы Rigol
Пробник PHA2150
Пробник дифференциальный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х, макс.вх.напр-ние 300Вскз CAT II (10x)/150Вскз CATII (1x), вх.импеданс 10МОм (10x)/1МОм (1x); вх.емк. 10пФ (10x)/50 пФ (1х); диапаз.компенс. 10-25пФ Все осциллографы Rigol
Пробник PVA7250
Пробник активный дифференциальный: 2,5ГГц; макс.вх.напр-ние 30Впик CAT I; макс.напр-ние (общ.) ±6,25В (0-100Гц), ±1,25В (от 100Гц): динамич.диапаз. по вх. ±2В; вх.импеданс 50кОм (дифф.) / 25кОм (однополяр.); вх.емк. 1пФ; уров.шум. 3,8мВпп Осциллографы серий: MSO/DS7000, MSO8000, DS8000-R, DS70000
Пробник PVA8350
Пробник активный дифференциальный: 3,5ГГц; макс.вх.напр-ние 30Впик CATI; макс.напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В(>100Гц); динамич.диапазон по вх. ±2В; вх.импеданс 50кОм (диф.)/25кОм (однополяр.); вх.емкость 1пФ; уров.шум. 3,8мВпп Осциллографы серий: MSO8000, DS8000-R, DS70000
Пробник PVA8700
Пробник активный дифференциальный: 7ГГц; макс.вх. напр-ние 30Впик CAT I; макс. напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В (более 100Гц) Осциллографы серии DS70000
Пробник RP1025D
Пробник высоковольтный дифференциальный: 25МГц; коэф.ослаб. 20х/50х/200х; макс.вх.напр-ние аттен. 200х - 1400Вп-п (450Вскз или DC), 50х - 350Вп-п (110Вскз или DC), 20х - 140Вп-п (45Вскз или DC); вх.импеданс 4МОм||1,2пФ (диф.)/2МОм||2,3пФ (однополяр.) Все осциллографы Rigol
Пробник RP1050D
Пробник высоковольтный дифференциальный: 50 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импед. 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.) Все осциллографы Rigol
Пробник RP1100D
Пробник высоковольтный дифференциальный: 100 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импеданс 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.) Все осциллографы Rigol
Пробник PR7080
Пробник активный дифференциальный: DC-800МГц; коэф.ослаб. 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифф.)/24кОм (однополяр.) Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000
Пробник RP7080S
Пробник активный: DC-800МГц; коэф.ослаб. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000
Пробник RP7150
Пробник активный дифференциальный: DC-1,5ГГц; коэфф.ослабл 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифферц.)/24кОм (однополяр.) Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000
Пробник RP7150S
Пробник активный: DC-1,5ГГц; коэф.ослабл. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000
Пассивные пробники
Пробник RP1010H
Пробник пассивный высоковольтный: DC-40МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 10кВ (DC); 20кВп-п (имп.)/7кВ ACскз, вх.импеданс/емкость 100МОм/3пФ; диапазон компенсац. 5пФ~50пФ, время нар-ния 8,8нс Осциллографы серий: DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000
Пробник RP1018H
Пробник пассивный высоковольтный: DC-150МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 18кВп-п (DC+AC) пик/12кВ ACскз; макс.ток нагруз. 90мкА; вх.импеданс 200МОм; диапазон компенсац. 10пФ~35пФ; время нараст. 2,4нс Все осциллографы Rigol
Пробник RP1300H
Пробник пассивный высоковольтный: DC-300МГц; коэф.ослаб. 100х; макс.вх. напр-ние 2кВскз CAT (DC+AC)/1,5кВскз CATII (DC+AC); вх.импеданс 100МОм Все осциллографы Rigol
Пробник RP3500A
Пробник пассивный высокоимпедансный: DC-500МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм/13пФ Осциллографы серии: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, DHO4000/2000/1000, DS70000
Пробник RP5600A
Пробник пассивный высокоимпедансный: DC-600МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм Осциллографы серии: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R
Пробник RP6150A
Пробник пассивный ВЧ низкоимпедансный: DC-1,5ГГц; коэф.ослаб. 10х; макс.вх. напр-ние 7Вскз CAT; вх. импеданс 500Ом Осциллографы серий: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R
Пробник PVP2150
Пробник пассивный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх. напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ Все осциллографы Rigol
Пробник PVP2350
Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ Все осциллографы Rigol
Пробник PVP3150
Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-20МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз (10x)/150Вскз (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапазон компенс. 10-25пФ Все осциллографы Rigol
Токовые пробники
Пробник RP1001C
Пробник токовый: DC-300 кГц; 2 (два) диапазона 10 мВ/А, 100 мВ/А; точность 3% (менее 10 A); макс.вх. ток ±100 А (DC), 200 Ап-п или 70 Аскз (AC) Все осциллографы Rigol
Пробник RP1002C
Пробник токовый: DC-1 МГц; 2 (два) диапазона 50 мВ/А, 500 мВ/А; точность 3% (менее 14 A); макс.вх. ток ±70 А (DC), 140 Ап-п или 50 Аскз (AC) Все осциллографы Rigol
Пробник RP1003C
Пробник токовый: DC-50 МГц; диапазон 100 мВ/А, точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P Все осциллографы Rigol
Пробник RP1004C
Пробник токовый: DC-100 МГц; диапазон 100 мВ/А; точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P Все осциллографы Rigol
Пробник RP1005C
Пробник токовый: DC-10 МГц; диапазон 10 мВ/А; точность 1% (<150 A); макс.вх ток 300 Ап-п/500 Ап-п импульс до 30 мкс / 150 Аскз (AC); необходим БП RP1000P Все осциллографы Rigol
Пробник RP1006C
Пробник токовый: DC-2 МГц; токовый диапазон до 500 A ср.кв (макс.имп.пик: до 700 А); t нарастания: 175 нс; точность - ±1% (ток <500 A); необходим БП RP1000P Все осциллографы Rigol
Пробник PCA1030
Пробник токовый: DC-50 МГц; диапазон 0,1 В/А; макс. ток 30 А скз/50 Апик; точность 1% (<30 А скз), 2% <50 Апик); t нарастания 7 нс; охват: 5 мм Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000
Пробник PCA1150
Пробник токовый: DC-10 МГц; диапазон 0,01 В/А; макс. ток 150 А скз/300 Апик; точность 1% (<150 А скз), 2% <300 Апик); t нарастания 35 нс; охват 20 мм Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000
Пробник PCA1500
Пробник токовый: диапазон исслед. сигналов DC-2 МГц; макс.пик. исслед. токов: 700 А Осциллографы серий: DS/MSO7000, MSO8000, DS70000, HDO4000
Пробник PCA2030
Пробник токовый: DC-100 МГц; диапазон 0,1 В/А; макс.ток 30 А скз/ 50 Апик; точность 1% (<30 А скз), 2% <50 Апик), t нарастания 3,5 нс; охват 5 мм Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000
Пробники ближнего поля
Набор пробников NFP-3
Комплект из 4-х моделей зондов ближнего поля (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4): диапазон 30 МГц - 3 Гц; тестирование на ЭМС Все анализаторы спектра Rigol, с вх. 50 Ом
