RP1003C

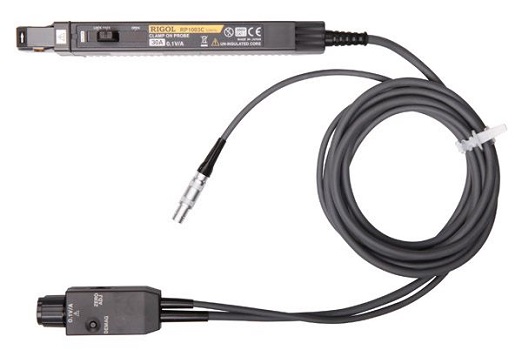

Пробник тока Rigol RP1003C
Краткие характеристики RP1003C
• Полоса RP1003C: 50 МГц.
• Диапазон пробника Ригол: 100 мВ/А.
• Время нарастания: не более 7 нс.
• Точность измерений: 1% (менее 30 А).
• Вх. ток максимальный: 30 Аскз.
• Вх. импульсный ток пиковый: 50 А.
• Значение шума: не более 2,5 мА (25 МГц).
• Вх. импеданс (в раб. полосе): 1 мОм – 1 Ом.
• Мощность потребления макс.: 5,3 ВА.
• Питание пробника Rigol RP1003C: 12 В.
• Длина кабеля питания/сигнального: 1/1,5 м.
• Размеры датчика/терминатора:
- 17,5 см х 1,8 см х 4 см/2,7 см х 5,5 см х 1,8 см.
• Вес токового пробника Rigol: 230 г.
• Необходим блок питания модели RP1000P.
• Используется для любых осциллографов Rigol.
• Производство RP1003C: Rigol Technologies.
Документация на пробник RP1003C
Инструкция по эксплуатации пробника RP1003C (2 537 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) пробника Rigol RP1003C
RP1003C - пробник токовый 50 МГц полосой, с 100 мВ/А диапазоном производства китайской компании Rigol Technologies. Токовый пробник создан для определения амплитудных/временных значений ВЧ токов с помощью осциллографа Rigol методом бесконтактного измерения. Пробник RP1003C включает блок согласования и измерительную головку для исследований/измерений формы тока, отображающейся на мониторе осциллографа.
Пробник Rigol RP1003C сделан в пластиковом корпусе, внутри которого есть магнитный провод с встроенным датчиком Холла. Это дает возможность проводить исследования цепей постоянного/переменного тока. Принцип действия устройства: ЭДС датчика прямо пропорциональна значению магнитного поля. Питание производится за счет источника RP1000P, подающего на измерительную головку 12 В напряжение. Для подачи через пробник RP1003C сигнала и отображения его на дисплее с целью измерений амплитудно-временных характеристик применяются любые модели осциллографов Rigol.
Модельный ряд токовых пробников Rigol
Пробники Rigol | Краткие характеристики пробников Rigol |
Поддерживает устройства Rigol |
|---|---|---|
Пробник RP1001C | Пробник токовый: DC-300 кГц; 2 (два) диапазона 10 мВ/А, 100 мВ/А; точность 3% (менее 10 A); макс.вх. ток ±100 А (DC), 200 Ап-п или 70 Аскз (AC) | Все осциллографы Rigol |
Пробник RP1002C | Пробник токовый: DC-1 МГц; 2 (два) диапазона 50 мВ/А, 500 мВ/А; точность 3% (менее 14 A); макс.вх. ток ±70 А (DC), 140 Ап-п или 50 Аскз (AC) | Все осциллографы Rigol |
Пробник RP1003C | Пробник токовый: DC-50 МГц; диапазон 100 мВ/А, точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P | Все осциллографы Rigol |
Пробник RP1004C | Пробник токовый: DC-100 МГц; диапазон 100 мВ/А; точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P | Все осциллографы Rigol |
Пробник RP1005C | Пробник токовый: DC-10 МГц; диапазон 10 мВ/А; точность 1% (<150 A); макс.вх ток 300 Ап-п/500 Ап-п импульс до 30 мкс / 150 Аскз (AC); необходим БП RP1000P | Все осциллографы Rigol |
Пробник RP1006C | Пробник токовый: DC-2 МГц; токовый диапазон до 500 A ср.кв (макс.имп.пик: до 700 А); t нарастания: 175 нс; точность - ±1% (ток <500 A); необходим БП RP1000P | Все осциллографы Rigol |
Пробник PCA1030 | Пробник токовый: DC-50 МГц; диапазон 0,1 В/А; макс. ток 30 А скз/50 Апик; точность 1% (<30 А скз), 2% <50 Апик); t нарастания 7 нс; охват: 5 мм | Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000 |
Пробник PCA1150 | Пробник токовый: DC-10 МГц; диапазон 0,01 В/А; макс. ток 150 А скз/300 Апик; точность 1% (<150 А скз), 2% <300 Апик); t нарастания 35 нс; охват 20 мм | Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000 |
Пробник PCA1500 | Пробник токовый: диапазон исслед. сигналов DC-2 МГц; макс.пик. исслед. токов: 700 А | Осциллографы серий: DS/MSO7000, MSO8000, DS70000, HDO4000 |
Пробник PCA2030 | Пробник токовый: DC-100 МГц; диапазон 0,1 В/А; макс.ток 30 А скз/ 50 Апик; точность 1% (<30 А скз), 2% <50 Апик), t нарастания 3,5 нс; охват 5 мм | Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000 |
Особенности пробника Rigol RP1003C
• Rigol RP1003C - пробник токовый.
• 50 МГц - полоса, 100 мВ/А - диапазон.
• Измерение тока производится бесконтактно.
• В токовом пробнике использован датчик Холла.
• Пробник RP1003C применяется для любых осциллографов Rigol.
• Возможность проводить исследования цепей постоянного/переменного тока.
• Превосходный показатель цена/качество, удобство в работе, эргономичность.
Применение пробника Rigol RP1003C
• Измерения моторных приводов, бытовой техники и пр.
• Используется в тестировании систем телекоммуникационных, транспортных, электронных.
• Разработка/тестирование преобразователей мощности, п/п приборов, источников питания, мобильной связи.
Комплектация пробника RP1003C
• Пробник RP1003C – 1 шт.
• Футляр для пробника – 1 шт.
• Руководство пользователя – 1 шт.
Совместимые осциллографы с пробником RP1003C
Другие модели пробников Rigol
Пробники Rigol | Краткие характеристики пробников Rigol |
Поддерживает устройства Rigol |
|---|---|---|
| Активные, дифференциальные пробники | ||
Пробник PHA0150 | Пробник высоковольтный дифференциальный: 70МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом | Все осциллографы Rigol |
Пробник PHA1150 | Пробник высоковольтный дифференциальный: 100МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом | Все осциллографы Rigol |
Пробник PHA2150 | Пробник дифференциальный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х, макс.вх.напр-ние 300Вскз CAT II (10x)/150Вскз CATII (1x), вх.импеданс 10МОм (10x)/1МОм (1x); вх.емк. 10пФ (10x)/50 пФ (1х); диапаз.компенс. 10-25пФ | Все осциллографы Rigol |
Пробник PVA7250 | Пробник активный дифференциальный: 2,5ГГц; макс.вх.напр-ние 30Впик CAT I; макс.напр-ние (общ.) ±6,25В (0-100Гц), ±1,25В (от 100Гц): динамич.диапаз. по вх. ±2В; вх.импеданс 50кОм (дифф.) / 25кОм (однополяр.); вх.емк. 1пФ; уров.шум. 3,8мВпп | Осциллографы серий: MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник PVA8350 | Пробник активный дифференциальный: 3,5ГГц; макс.вх.напр-ние 30Впик CATI; макс.напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В(>100Гц); динамич.диапазон по вх. ±2В; вх.импеданс 50кОм (диф.)/25кОм (однополяр.); вх.емкость 1пФ; уров.шум. 3,8мВпп | Осциллографы серий: MSO8000, DS8000-R, DS70000 |
Пробник PVA8700 | Пробник активный дифференциальный: 7ГГц; макс.вх. напр-ние 30Впик CAT I; макс. напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В (более 100Гц) | Осциллографы серии DS70000 |
Пробник RP1025D | Пробник высоковольтный дифференциальный: 25МГц; коэф.ослаб. 20х/50х/200х; макс.вх.напр-ние аттен. 200х - 1400Вп-п (450Вскз или DC), 50х - 350Вп-п (110Вскз или DC), 20х - 140Вп-п (45Вскз или DC); вх.импеданс 4МОм||1,2пФ (диф.)/2МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник RP1050D | Пробник высоковольтный дифференциальный: 50 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импед. 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник RP1100D | Пробник высоковольтный дифференциальный: 100 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импеданс 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник PR7080 | Пробник активный дифференциальный: DC-800МГц; коэф.ослаб. 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифф.)/24кОм (однополяр.) | Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник RP7080S | Пробник активный: DC-800МГц; коэф.ослаб. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ | Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник RP7150 | Пробник активный дифференциальный: DC-1,5ГГц; коэфф.ослабл 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифферц.)/24кОм (однополяр.) | Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000 |
Пробник RP7150S | Пробник активный: DC-1,5ГГц; коэф.ослабл. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ | Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000 |
| Пассивные пробники | ||
Пробник RP1010H | Пробник пассивный высоковольтный: DC-40МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 10кВ (DC); 20кВп-п (имп.)/7кВ ACскз, вх.импеданс/емкость 100МОм/3пФ; диапазон компенсац. 5пФ~50пФ, время нар-ния 8,8нс | Осциллографы серий: DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000 |
Пробник RP1018H | Пробник пассивный высоковольтный: DC-150МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 18кВп-п (DC+AC) пик/12кВ ACскз; макс.ток нагруз. 90мкА; вх.импеданс 200МОм; диапазон компенсац. 10пФ~35пФ; время нараст. 2,4нс | Все осциллографы Rigol |
Пробник RP1300H | Пробник пассивный высоковольтный: DC-300МГц; коэф.ослаб. 100х; макс.вх. напр-ние 2кВскз CAT (DC+AC)/1,5кВскз CATII (DC+AC); вх.импеданс 100МОм | Все осциллографы Rigol |
Пробник RP3500A | Пробник пассивный высокоимпедансный: DC-500МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм/13пФ | Осциллографы серии: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, DHO4000/2000/1000, DS70000 |
Пробник RP5600A | Пробник пассивный высокоимпедансный: DC-600МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм | Осциллографы серии: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R |
Пробник RP6150A | Пробник пассивный ВЧ низкоимпедансный: DC-1,5ГГц; коэф.ослаб. 10х; макс.вх. напр-ние 7Вскз CAT; вх. импеданс 500Ом | Осциллографы серий: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R |
Пробник PVP2150 | Пробник пассивный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх. напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ | Все осциллографы Rigol |
Пробник PVP2350 | Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ | Все осциллографы Rigol |
Пробник PVP3150 | Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-20МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз (10x)/150Вскз (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапазон компенс. 10-25пФ | Все осциллографы Rigol |
| Логические пробники | ||
Пробник PLA2216 | Пробник логический: 16-канальный; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс; вх.импеданс 101 кОм || 8 пФ | Осциллографы серий: MSO5000, MSO5000-E |
Пробник RPL1116 | Пробник логический: 16-канальный; вх.импеданс 100 кОм || 8 пФ; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс | Осциллографы серий: DS/MSO1000Z, DS1000Z-Plus |
Пробник RPL2316 | Пробник логический: 16-канальный; вх.импеданс 101 кОм || 8 пФ; диапазон порог.уровней ±20 В; макс.вх. напр-ние ±40 В пик; мин.вх. напр-ние 500 мВп-п; мин.длит. импульса 5 нс | Осциллографы серий: MSO2000A, MSO4000, MSO7000, MSO8000 |
| Пробники ближнего поля | ||
Набор пробников NFP-3 | Комплект из 4-х моделей зондов ближнего поля (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4): диапазон 30 МГц - 3 Гц; тестирование на ЭМС | Все анализаторы спектра Rigol, с вх. 50 Ом |
Токовый пробник модели Rigol RP1003C купить по адекватной стоимости и с минимальным сроком доставки можно в московской ГК, эл. почта: info@rigolcom.ru.
