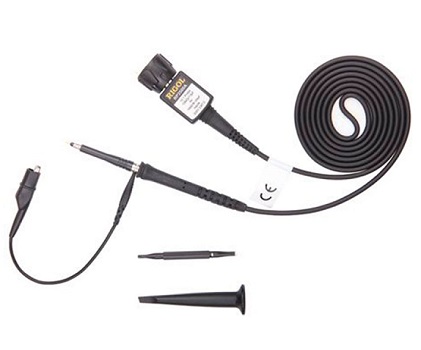

Пробник пассивный Rigol RP3500A
Краткие характеристики пробника RP3500A
• Полоса RP3500A: 500 МГц.
• Коэфф. деления пробника: 10:1.
• Коэфф. деления фиксированный.
• Макс. напряжение вх.: 300 Вскз.
• Вх. импеданс Rigol RP3500A:
- 100 МОм емкость 3 пФ.
• Вх. емкость пробника: 13 пФ.
• Компенсационный диапазон: 6 – 24 пФ.
• Разъем для осциллографа: BNC (вилка).
• Кабель/вес пробника RP3500A: 1,4 м/56 г.
• Подходит для серий осциллографов Rigol:
- DS70000, DS6000, MSO/DS4000,
- MSO8000, MSO/DS7000, DHO4000/2000/1000.
• Производство RP3500A: Rigol Technologies.
Документация на пробник RP3500A
Инструкция по эксплуатации пробника RP3500A (1 079 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) пробника Rigol RP3500A
RP3500A - пассивный с большим импедансом пробник 500 МГц полосой пропускания частот и 10х коэффициентом ослабления производства китайской компании Rigol Technologies. Пробник RP3500A Rigol состоит из кабеля, с одной стороны которого есть щуп для измерений, а с другой – BNC разъем для контакта с осциллографом. Коэффициент деления у пробника фиксированный.
Пробник Rigol RP3500A служит для преобразования/передачи от испытуемого устройства сигналов в осциллограф Rigol для отображения/измерения амплитудно-временные характеристики сигналов. Используется для серий осциллографов Rigol: DS70000, DS6000, MSO/DS4000, MSO8000, MSO/DS7000, DHO4000/2000/1000.
Модельный ряд пассивных пробников Rigol
Пробники Rigol | Краткие характеристики пробников Rigol |
Поддерживает устройства Rigol |
|---|---|---|
Пробник RP1010H | Пробник пассивный высоковольтный: DC-40МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 10кВ (DC); 20кВп-п (имп.)/7кВ ACскз, вх.импеданс/емкость 100МОм/3пФ; диапазон компенсац. 5пФ~50пФ, время нар-ния 8,8нс | Осциллографы серий: DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000 |
Пробник RP1018H | Пробник пассивный высоковольтный: DC-150МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 18кВп-п (DC+AC) пик/12кВ ACскз; макс.ток нагруз. 90мкА; вх.импеданс 200МОм; диапазон компенсац. 10пФ~35пФ; время нараст. 2,4нс | Все осциллографы Rigol |
Пробник RP1300H | Пробник пассивный высоковольтный: DC-300МГц; коэф.ослаб. 100х; макс.вх. напр-ние 2кВскз CAT (DC+AC)/1,5кВскз CATII (DC+AC); вх.импеданс 100МОм | Все осциллографы Rigol |
Пробник RP3500A | Пробник пассивный высокоимпедансный: DC-500МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм/13пФ | Осциллографы серии: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, DHO4000/2000/1000, DS70000 |
Пробник RP5600A | Пробник пассивный высокоимпедансный: DC-600МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм | Осциллографы серии: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R |
Пробник RP6150A | Пробник пассивный ВЧ низкоимпедансный: DC-1,5ГГц; коэф.ослаб. 10х; макс.вх. напр-ние 7Вскз CAT; вх. импеданс 500Ом | Осциллографы серий: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R |
Пробник PVP2150 | Пробник пассивный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх. напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ | Все осциллографы Rigol |
Пробник PVP2350 | Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ | Все осциллографы Rigol |
Пробник PVP3150 | Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-20МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз (10x)/150Вскз (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапазон компенс. 10-25пФ | Все осциллографы Rigol |
Особенности пробника Rigol RP3500A
• Rigol RP3500A - пробник пассивный высокоомный.
• 500 МГц - пропускная полоса, 10х - ослабление.
• Небольшой вес - 56 г, длина кабеля пробника – 1,4 м.
• Пробник RP3500A имеет коэффициент деления фиксированный.
• Выгодное отношение цена/качество, эргономичность, удобное использование.
• Rigol RP3500A используется для серий осциллографов Rigol: DS70000, DS6000, MSO/DS4000, MSO8000, MSO/DS7000, DHO4000/2000/1000.
Применение пробника Rigol RP3500A
• Образовательная сфера деятельности.
• Проведение измерений/исследований сигналов.
• Измерения/исследования телекоммуникационные, компьютерные.
Комплектация пробника RP3500A
• Пробник Rigol RP3500A – 1 шт.
• Наконечник с зажимом – 1 шт.
• Кольца маркировочные, цветные – 8 шт.
• Провод земляной (крокодил) с зажимом – 1 шт.
• Отвод земляной с пружиной контактной – 2 шт.
• Отвертка (регулировка компенсации емкости) – 1 шт.
Совместимые осциллографы с пробником RP3500A
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
|---|---|---|---|---|
| Серия DHO1000 | ||||
Осциллограф DHO1072 | 70 МГц | 2 |
- | |
Осциллограф DHO1074 | 70 МГц | 4 |
- | |
Осциллограф DHO1102 | 100 МГц | 2 |
- | |
Осциллограф DHO1104 | 100 МГц | 4 |
- | |
Осциллограф DHO1202 | 200 МГц | 2 |
- | |
Осциллограф DHO1204 | 200 МГц | 4 |
- | |
| Серия DHO4000 | ||||
Осциллограф DHO4204 | 200 МГц | 4 |
- | |
Осциллограф DHO4404 | 400 МГц | 4 |
- | |
Осциллограф DHO4804 | 800 МГц | 4 |
- |
Другие модели пробников Rigol
Пробники Rigol | Краткие характеристики пробников Rigol |
Поддерживает устройства Rigol |
|---|---|---|
| Активные, дифференциальные пробники | ||
Пробник PHA0150 | Пробник высоковольтный дифференциальный: 70МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом | Все осциллографы Rigol |
Пробник PHA1150 | Пробник высоковольтный дифференциальный: 100МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом | Все осциллографы Rigol |
Пробник PHA2150 | Пробник дифференциальный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х, макс.вх.напр-ние 300Вскз CAT II (10x)/150Вскз CATII (1x), вх.импеданс 10МОм (10x)/1МОм (1x); вх.емк. 10пФ (10x)/50 пФ (1х); диапаз.компенс. 10-25пФ | Все осциллографы Rigol |
Пробник PVA7250 | Пробник активный дифференциальный: 2,5ГГц; макс.вх.напр-ние 30Впик CAT I; макс.напр-ние (общ.) ±6,25В (0-100Гц), ±1,25В (от 100Гц): динамич.диапаз. по вх. ±2В; вх.импеданс 50кОм (дифф.) / 25кОм (однополяр.); вх.емк. 1пФ; уров.шум. 3,8мВпп | Осциллографы серий: MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник PVA8350 | Пробник активный дифференциальный: 3,5ГГц; макс.вх.напр-ние 30Впик CATI; макс.напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В(>100Гц); динамич.диапазон по вх. ±2В; вх.импеданс 50кОм (диф.)/25кОм (однополяр.); вх.емкость 1пФ; уров.шум. 3,8мВпп | Осциллографы серий: MSO8000, DS8000-R, DS70000 |
Пробник PVA8700 | Пробник активный дифференциальный: 7ГГц; макс.вх. напр-ние 30Впик CAT I; макс. напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В (более 100Гц) | Осциллографы серии DS70000 |
Пробник RP1025D | Пробник высоковольтный дифференциальный: 25МГц; коэф.ослаб. 20х/50х/200х; макс.вх.напр-ние аттен. 200х - 1400Вп-п (450Вскз или DC), 50х - 350Вп-п (110Вскз или DC), 20х - 140Вп-п (45Вскз или DC); вх.импеданс 4МОм||1,2пФ (диф.)/2МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник RP1050D | Пробник высоковольтный дифференциальный: 50 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импед. 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник RP1100D | Пробник высоковольтный дифференциальный: 100 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импеданс 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник PR7080 | Пробник активный дифференциальный: DC-800МГц; коэф.ослаб. 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифф.)/24кОм (однополяр.) | Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник RP7080S | Пробник активный: DC-800МГц; коэф.ослаб. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ | Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник RP7150 | Пробник активный дифференциальный: DC-1,5ГГц; коэфф.ослабл 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифферц.)/24кОм (однополяр.) | Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000 |
Пробник RP7150S | Пробник активный: DC-1,5ГГц; коэф.ослабл. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ | Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000 |
| Токовые пробники | ||
Пробник RP1001C | Пробник токовый: DC-300 кГц; 2 (два) диапазона 10 мВ/А, 100 мВ/А; точность 3% (менее 10 A); макс.вх. ток ±100 А (DC), 200 Ап-п или 70 Аскз (AC) | Все осциллографы Rigol |
Пробник RP1002C | Пробник токовый: DC-1 МГц; 2 (два) диапазона 50 мВ/А, 500 мВ/А; точность 3% (менее 14 A); макс.вх. ток ±70 А (DC), 140 Ап-п или 50 Аскз (AC) | Все осциллографы Rigol |
Пробник RP1003C | Пробник токовый: DC-50 МГц; диапазон 100 мВ/А, точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P | Все осциллографы Rigol |
Пробник RP1004C | Пробник токовый: DC-100 МГц; диапазон 100 мВ/А; точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P | Все осциллографы Rigol |
Пробник RP1005C | Пробник токовый: DC-10 МГц; диапазон 10 мВ/А; точность 1% (<150 A); макс.вх ток 300 Ап-п/500 Ап-п импульс до 30 мкс / 150 Аскз (AC); необходим БП RP1000P | Все осциллографы Rigol |
Пробник RP1006C | Пробник токовый: DC-2 МГц; токовый диапазон до 500 A ср.кв (макс.имп.пик: до 700 А); t нарастания: 175 нс; точность - ±1% (ток <500 A); необходим БП RP1000P | Все осциллографы Rigol |
Пробник PCA1030 | Пробник токовый: DC-50 МГц; диапазон 0,1 В/А; макс. ток 30 А скз/50 Апик; точность 1% (<30 А скз), 2% <50 Апик); t нарастания 7 нс; охват: 5 мм | Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000 |
Пробник PCA1150 | Пробник токовый: DC-10 МГц; диапазон 0,01 В/А; макс. ток 150 А скз/300 Апик; точность 1% (<150 А скз), 2% <300 Апик); t нарастания 35 нс; охват 20 мм | Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000 |
Пробник PCA1500 | Пробник токовый: диапазон исслед. сигналов DC-2 МГц; макс.пик. исслед. токов: 700 А | Осциллографы серий: DS/MSO7000, MSO8000, DS70000, HDO4000 |
Пробник PCA2030 | Пробник токовый: DC-100 МГц; диапазон 0,1 В/А; макс.ток 30 А скз/ 50 Апик; точность 1% (<30 А скз), 2% <50 Апик), t нарастания 3,5 нс; охват 5 мм | Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000 |
| Логические пробники | ||
Пробник PLA2216 | Пробник логический: 16-канальный; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс; вх.импеданс 101 кОм || 8 пФ | Осциллографы серий: MSO5000, MSO5000-E |
Пробник RPL1116 | Пробник логический: 16-канальный; вх.импеданс 100 кОм || 8 пФ; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс | Осциллографы серий: DS/MSO1000Z, DS1000Z-Plus |
Пробник RPL2316 | Пробник логический: 16-канальный; вх.импеданс 101 кОм || 8 пФ; диапазон порог.уровней ±20 В; макс.вх. напр-ние ±40 В пик; мин.вх. напр-ние 500 мВп-п; мин.длит. импульса 5 нс | Осциллографы серий: MSO2000A, MSO4000, MSO7000, MSO8000 |
| Пробники ближнего поля | ||
Набор пробников NFP-3 | Комплект из 4-х моделей зондов ближнего поля (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4): диапазон 30 МГц - 3 Гц; тестирование на ЭМС | Все анализаторы спектра Rigol, с вх. 50 Ом |
