DS1000Z

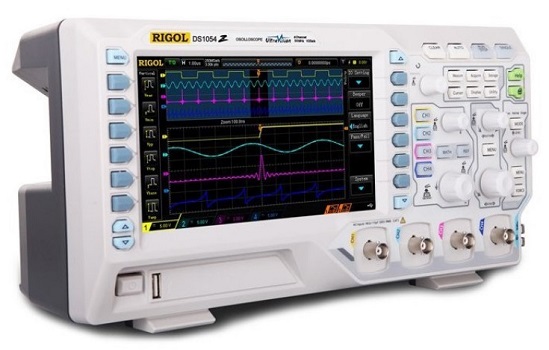

Осциллографы серии Rigol DS1000Z
Краткие характеристики DS1000Z
• Каналов аналоговых: 4.
• Каналов цифровых:
- опционально 16 (кроме DS1054Z).
• генератор встроенный (DS1000Z-S Plus).
- 2 канала, 25 МГц.
• Полосы DS1000Z: 50/70/100 МГц.
• Технология прибора: UltraVision.
• Дисплей DS1000Z, TFT, цв, 7”.
• Режимы измерений курсорных.
• Захват (скорость): 30 тыс. осцилл/с.
• Память (глубина): 12 Мб (опц. 24 Мб).
• Импеданс устройства входной: 1 МОм.
• Дискретизация (max частота): 1 Гвыб/с.
• Вес тех. средств DS1000Z: 3,2 кг.
• Габаритные размеры Rigol DS1000Z:
- 31,3 х 16,1 х 12,2 см.
• Протоколы декодирования сигналов:
- SPI, RS232, I2C.
• Интерфейсы осциллографов DS1000Z:
- USB Host/Device, LAN.
• Производство: Rigol Technologies.
Документы на осциллограф Rigol DS1000Z
Описание осциллографов серии DS1000Z (6 621 КБ)
Руководство пользователя осциллографов серии DS1000Z (3 916 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографов Rigol DS1000Z
DS1000Z – серия моделей 4-х канальных цифровых настольных осциллографов, функционирующих в реальном режиме времени, 50/70/100 МГц пропускной полосой, созданных по инновационной технологии UltraVision-платформы ведущими специалистами Rigol Technologies, которая стабилизирует характеристики по захвату сигнала и глубину памяти. Модели имеют 16 цифровых каналов с MSO1000Z опцией (кроме модели DS1054Z), источник сигнала 25 МГц, на 2 канала (у моделей DS1074Z-S Plus/ DS1204Z-S Plus). Приборы имеют удобный для эксплуатации интерфейс, обладают прекрасными характеристиками, легким управлением, что позволяет использовать их для решения неординарных задач при испытаниях, тестировании, измерениях.
Осциллографы Rigol DS1000Z оснащены ЖК дисплеем с диагональю 7 дюймов (800 х 480 пикс.), имеют ряд режимов измерений курсорных, в 60 тыс. кадров регистратор, выход синхронизации, дискретизацию частотой 1 Гвыб/сек, производится сигнальный захват скоростью 30 тыс. осцилл/сек. Устройства позволяют измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования (БПФ и др.). Низкий уровень шума приборов позволяет делать анализ сигналов точнее. За счет высокой скорости (30 тыс. осцилл/сек) по захвату сигнала серия Rigol DS1000Z осциллографов легко обнаруживает аномалии. Хорошая глубина памяти в 24 Mpts поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы. Воспроизводить форму, находить искажения сигнала способствует функция записи/воспроизведения сигнала. Осциллографы DS1000Z допускают задавать характеристики триггера и производить декодирование.
Приборы нашли широкую сферу применения, в том числе в НИИ, лабораториях, для обучения специалистов, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов. На DS1000Z осциллографы посмотреть описание и руководство по эксплуатации можно во вложенных прилагаемых выше документах. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии DS1000Z
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DS1000Z | ||||
Осциллограф DS1054Z | 50 МГц | 4 |
||
Осциллограф DS1074Z Plus | 70 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1074Z-S Plus | 70 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1104Z Plus | 100 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1104Z-S Plus | 100 МГц | 4 |
16 (опция) | Да |
Особенности осциллографов Rigol DS1000Z
• Rigol DS1000Z - осциллографы цифровые.
• Тип приборов: лабораторный.
• Технология: UltraVision.
• Каналов: 4 аналоговых.
• Каналов цифровых:
- опционально 16 (кроме DS1054Z).
• Полосы DS1000Z: 50/70/100 МГц.
• Импеданс входной: 1 МОм.
• Память max: 12 Мб (24 Мб опц.).
• Запуск DS1000Z внешний.
• Дисплей ЖК, цветной, 7 дюйм.
• Яркость сигнала регулируется.
• Захват скоростью 30 тыс. осцилл/сек.
• Регистратор фиксирует 60 тыс. кадров.
• Частота (max) дискретизации: 1 Гвыб/сек.
• Протоколы декодирования сигналов: SPI, RS232, I2C.
• Интерфейсы DS1000Z осциллографов: USB Host/Device, LAN.
• Генератор сигнала 25 МГц, на 2 канала (DS1074Z-S Plus/ DS1204Z-S Plus).
• Современный эргономичный дизайн осциллографов DS1000Z с удобным управлением.
