DS1104Z Plus

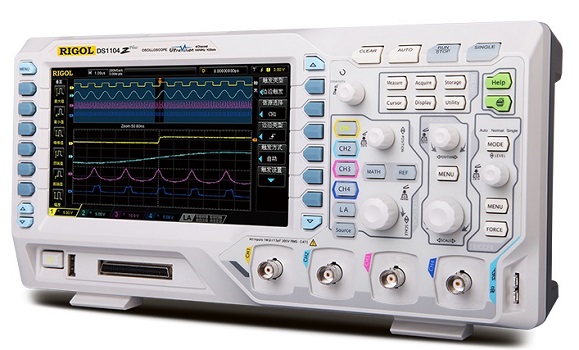

Осциллограф Rigol DS1104Z Plus
Краткие характеристики DS1104Z Plus
• Полоса DS1104Z Plus: 100 МГц.
• Каналов аналоговых: 4.
• Каналов цифровых: 16 (опция).
• Технология прибора: UltraVision.
• Дисплей DS1104Z Plus, TFT, цв, 7”.
• Захват (скорость): 30 тыс. осцилл/с.
• Режимы измерений курсорных.
• Память (глубина): 12 Мб (опц. 24 Мб).
• Импеданс устройства входной: 1 МОм.
• Дискретизация (частота max): 1 Гвыб/с.
• Вес технического средства: 3,2 кг.
• Габаритные размеры Rigol DS1104Z Plus:
- 31,3 х 16,1 х 12,2 см.
• Протоколы декодирования: SPI, RS232, I2C.
• Интерфейсы осциллографа DS1104Z Plus:
- USB Host/Device, LAN, AUX, USB-GPIB (опция).
• Производство: Rigol Technologies.
Документы на осциллограф Rigol DS1104Z Plus
Описание осциллографов серии DS1000Z (6 621 КБ)
Руководство пользователя осциллографов серии DS1000Z (3 916 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографа Rigol DS1104Z Plus
DS1104Z Plus – модель 4-х канального компактного цифрового настольного осциллографа (16 цифровых каналов, MSO1000Z опция) 100 МГц пропускной полосой из серии DS1000Z, созданного по инновационной технологии UltraVision-платформы ведущими специалистами Rigol Technologies, которая стабилизирует характеристики по захвату сигнала и глубину памяти. Прибор имеет удобный для эксплуатации интерфейс, обладает прекрасными характеристиками, легким управлением, что позволяет использовать его для решения неординарных задач при испытаниях, тестировании, измерениях.
Осциллограф цифровой Rigol DS1104Z Plus оснащен ЖК дисплеем с матрицей TFT диагональю 7 дюймов (800 х 480 пикс.), имеет ряд режимов измерений курсорных, в 60 тыс. кадров регистратор, выход синхронизации, дискретизацию частотой 1 Гвыб/сек, производится сигнальный захват скоростью 30 тыс. осцилл/сек. Устройство позволяет измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования (БПФ и др.). Низкий уровень шума прибора позволяет делать анализ сигналов точнее. За счет высокой скорости (30 тыс. осцилл/сек) по захвату сигнала.
Rigol DS1104Z Plus осциллограф легко обнаруживает аномалии. Хорошая глубина памяти в 24 Mpts поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы. Воспроизводить форму, находить искажения сигнала способствует функция записи/воспроизведения сигнала. Осциллограф DS1104Z Plus допускает задавать характеристики триггера и производить декодирование, поддерживая I2C, RS232, SPI протоколы.
Прибор нашел широкую сферу применения, в том числе в НИИ, лабораториях, для обучения специалистов, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов. На DS1104Z Plus цифровой осциллограф посмотреть описание и руководство по эксплуатации можно во вложенных прилагаемых документах выше. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии DS1000Z
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DS1000Z | ||||
Осциллограф DS1054Z | 50 МГц | 4 |
||
Осциллограф DS1074Z Plus | 70 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1074Z-S Plus | 70 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1104Z Plus | 100 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1104Z-S Plus | 100 МГц | 4 |
16 (опция) | Да |
Особенности осциллографа Rigol DS1104Z Plus
• Rigol DS1104Z Plus - осциллограф цифровой.
• Тип прибора: настольный.
• Технология: UltraVision.
• Каналов: 4 аналоговых.
• Каналов цифровых: 16 (опция).
• Полоса DS1104Z Plus: 100 МГц.
• Импеданс входной: 1 МОм.
• Память max: 12 Мб (24 Мб опц.).
• Запуск DS1104Z Plus внешний.
• Дисплей ЖК, цветной, 7 дюйм.
• Яркость сигнала регулируется.
• Захват скоростью 30 тыс. осцилл/сек.
• Регистратор фиксирует 60 тыс. кадров.
• Частота (max) дискретизации: 1 Гвыб/сек.
• Шины декодирования сигналов: SPI, RS232, I2C.
• Интерфейсы DS1104Z Plus осциллографа: USB Host/Device, LAN.
• Современный эргономичный дизайн осциллографа DS1104Z Plus с удобным управлением.
