MSO5072

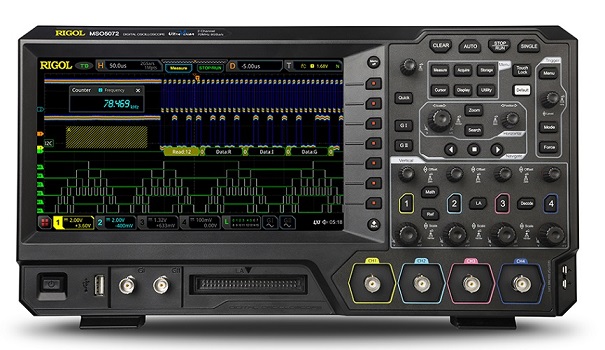

Осциллограф Rigol MSO5072
Краткие характеристики MSO5072
• Прибор 7 в 1.
• Полоса MSO5072: 70 МГц.
• Каналов аналоговых: 2.
• Каналов цифровых: 16 (опция).
• Технология MSO5072: UltraVision II.
• Запись длиной: 100 Мточек (200 ОПЦ.).
• Дисплей сенсорный, 9-ти дюймовый.
• Яркость имеет 256 степени градаций.
• Захват (скорость): 500 тыс. осцилл/с.
• Импеданс устройства входной: 1 МОм.
• Дискретизация (max частота): 8 Гвыб/с.
• Измерения автоматические: 41 параметр.
• Размеры Rigol MSO5072 габаритные:
- 36,7 х 20 х 13 см.
• Вес измерительного тех/средства: менее 3,5 кг.
• Интерфейсы осциллографа:
- USB Host/Device, USB-GPIB, LAN, TRIG OUT, HDMI.
• Производство MSO5072: Rigol Technologies.
Документы на осциллограф Rigol MSO5072
Описание осциллографов серии MSO5000 (7 528 КБ)
Руководство пользователя осциллографов серии MSO5000 (5 239 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографа Rigol MSO5072
MSO5072 - модель с 2 каналами аналоговыми и опционально (закупка пробника) с 16 каналами цифровыми современного осциллографа 70 МГц полосой и с процессором «Phoenix» из серии MSO5000, созданного по инновационной технологии UltraVision II (2-го поколения) ведущими специалистами Rigol Technologies, которая способствует стабилизации характеристик по захвату сигнала и глубины памяти. Прибор имеет удобный для эксплуатации интерфейс, 9 дюймов дисплей (цветной, multi-touch/мультисенсорный), обладает прекрасными характеристиками, легким управлением, что позволяет использовать его для решения неординарных задач при испытаниях, тестировании, разного рода измерениях.
Осциллограф Rigol MSO5072 выделяется (среди других аналогов) малым шумом, имеет в реальном времени дискретизацию частотой 8 Гвыб/сек, захват осциллограмм со скоростью от 500 тыс. осцилл/сек, запись глубиной 100 млн. точек (опционально 200 млн. точек), 41 параметров автоматических измерений, разнотипный запуск/декодирование. Устройство позволяет измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования. Низкий уровень шума прибора позволяет делать анализ сигналов точнее. За счет высокой скорости по захвату осциллограф Rigol MSO5072 легко обнаруживает аномалии. Хорошая память поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы.
Rigol MSO5072 включает в себя 7 приборов (7 в 1): осциллограф цифровой, анализатор логический (16 каналов), генератор сигналов (2 канала), анализатор спектра, вольтметр, анализатор протоколов, частотомер (6-ти разрядный). Осциллограф MSO5072 с цифровыми 16 каналами логическими способен тестировать одновременно ряд сигналов аналоговых/цифровых, что способствует анализу цифровых/смешанных сигналов. Прибор нашел обширное применение своих качеств, в том числе в научных/исследовательских лабораториях, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов, для подготовки технического персонала. На MSO5072 осциллограф посмотреть описание и руководство по эксплуатации можно во вложенных документах выше. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии MSO5000
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия MSO5000 | ||||
Осциллограф MSO5072 | 70 МГц | 2 |
16 (опция) | Да |
Осциллограф MSO5074 | 70 МГц | 4 |
16 (опция) | Да |
Осциллограф MSO5102 | 100 МГц | 2 |
16 (опция) | Да |
Осциллограф MSO5104 | 100 МГц | 4 |
16 (опция) | Да |
Осциллограф MSO5204 | 200 МГц | 4 |
16 (опция) | Да |
Осциллограф MSO5354 | 350 МГц | 4 |
16 (опция) | Да |
Особенности осциллографа Rigol MSO5072
• Rigol MSO5072 - осциллограф цифровой.
• Настольного типа прибор 7 в 1.
• Каналов аналоговых: 2.
• Каналов цифровых: 16 (опция).
• Полоса осциллографа max: 70 МГц.
• Дисплей сенсорный (multi-touch), 9”.
• Яркость имеет 256 степеней градаций.
• Технология 2-го покления: UltraVision II.
• Импеданс MSO5072 входной: 1 МОм.
• Захват (скорость): 500 тыс. осцилл/с.
• Запись длиной: 100 Мточек (опц. 200 Мточек).
• Дискретизация (max частота): 8 Гвыб/с.
• Измерения автоматические: 41 параметр.
• Интерфейсы осциллографа:
- USB Host/Device, USB-GPIB, LAN, TRIG OUT, HDMI.
• Современный эргономичный дизайн осциллографа MSO5072 с удобным управлением.
Преимущества осциллографа Rigol MSO5072
• Rigol MSO5072 – прибор 7 в 1 и включает в себя: осциллограф цифровой, анализатор логический (16 каналов), генератор сигналов (2 канала), анализатор спектра, вольтметр, анализатор протоколов, частотомер (6-ти разрядный).
• Сенсорный (multi-touch), диагональю 9 дюймов, экран воспринимает операции пользователя жестами, производит оптимальное оперативное взаимодействие.
• Осциллограф MSO5072 обладает «графикой Боде» функцией, отображающая интуитивно полученные в работе данные, кривую испытаний. Анализ данных, например, запас по фазе/усилению даст возможность техническим специалистам проверить стабильность системы.
• Осциллограф для удобного Web контроля имеет дистанционное управление. Для этого в строку браузера необходимо ввести IP адрес прибора и использовать ПО для управления.
• MSO5072 обладает функцией записи, которая способна выборочно захватывать/сохранять необходимый сигнал для последующего анализа, максимально 450 000 кадров.
• Расширенная память прибора MSO5072 делает возможным наблюдать/измерять с большой частотной разницей сигналы между каналами. Измерение аппаратное полной памяти с точностью частоты с нарастающими фронтами (340 000).
• Увеличение эффективности отладки/тестирования за счет хорошей скорости (50 тыс. wfms/s) захвата, которая способствует оперативному определению сигналов и случайных событий.
