RPL1116
Пробник логический RPL1116
Краткие характеристики RPL1116
• Число каналов RPL1116 Rigol: 16.
• Вх. динамич. диапазон max: ±10 от уст. порог.
• Входное напряжение max: ±40 В п-п.
• Вх. напряжение min: 500 мВ п-п.
• Обнаруж. длительность импульса min: 10 нс.
• Вх. емкость пробника RPL1116: 8 пФ.
• Вх. импеданс пробника логического: 100 кОм.
• Диапазон уровней пороговых: ±15 В.
• Погрешность установ. уровней: ±100 мВ.
• Длина кабеля RPL1116 пробника: 0,9 м.
• Длина проводов (подводящих): 0,25 м.
• Используется с осциллографами Rigol:
- DS1000Z Plus серии.
• Производство RPL1116: Rigol Technologies.
Документация на пробник RPL1116
Инструкция по эксплуатации пробника RPL1116 (335 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) пробника RPL1116 Rigol

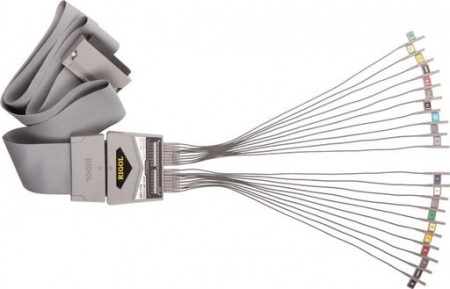

RPL1116 - пробник логический с 16 каналами производства китайской компании Rigol Technologies. RPL1116 Rigol разработан для проведения передачи сигнала, проходящего между испытуемым техническим средством и осциллографом Rigol (модели DS1074Z/-S Plus, DS1104Z/-S Plus серии DS1000Z) с целью реализации функции анализатора логического.
Rigol RPL1116 состоит из разных кабелей. Два ответвления с одной стороны логического пробника имеют по 8 (восемь) каналов номерами D0-D7, D8-D15, к проводнику сигнальному провод заземления. С другой стороны пробника сделан разъем, для присоединения к осциллографу Rigol. RPL1116 логический пробник отличается низким значением входной емкости, широким радиусом уровней порогов, небольшим периодом времени обнаруживаемого импульса, большим числом контактов сигнальных.
Модельный ряд логических пробников Rigol
Пробники Rigol | Краткие характеристики пробников Rigol |
Поддерживает устройства Rigol |
---|---|---|
Пробник PLA2216 | Пробник логический: 16-канальный; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс; вх.импеданс 101 кОм || 8 пФ | Осциллографы серий: MSO5000, MSO5000-E |
Пробник RPL1116 | Пробник логический: 16-канальный; вх.импеданс 100 кОм || 8 пФ; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс | Осциллографы серий: DS/MSO1000Z, DS1000Z-Plus |
Пробник RPL2316 | Пробник логический: 16-канальный; вх.импеданс 101 кОм || 8 пФ; диапазон порог.уровней ±20 В; макс.вх. напр-ние ±40 В пик; мин.вх. напр-ние 500 мВп-п; мин.длит. импульса 5 нс | Осциллографы серий: MSO2000A, MSO4000, MSO7000, MSO8000 |
Особенности пробника Rigol RPL1116
• Rigol RPL1116 - пробник логический.
• Для серии DS1000Z Plus осциллографов Rigol.
• Пробник имеет широкий радиус уровней порогов.
• Низкий параметр входной емкости RPL1116 Rigol.
• Небольшой временной период обнаруживаемого импульса.
• Передача сигнала производится с минимальными помехами.
• Пробник имеет 16-ть каналов цифровых D0 – D15 (из двух групп).
• Для идентификации каждый канал пробника RPL1116 пронумерован.
• Две группы (D0-D7, D8-D15) каналов, каждая состоит из заземляющего провода и сигнальных интерфейсов.
• Превосходный показатель цена/качество, удобство в работе, эргономичность.
• Нуль щупа Rigol RPL1116 калибруется с помощью автоматической калибровки (см. меню осциллографа LA).
• Передача сигнала от испытуемого технического средства на осциллограф Rigol с целью реализации функции анализатора логического.
Применение пробника Rigol RPL1116
• Обучение/образование.
• Производственные/лабораторные испытания.
• Тестирования по маскам телекоммуникационных систем.
• Разработка/наладка электронных систем, п/п приборов.
Комплектация пробника RPL1116
• Пробник (основной кабель) – 1 шт.
• Соединительные клипсы – 32 шт.
• Руководство для пользователя – 1 шт.
Совместимые осциллографы с пробником RPL1116
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
---|---|---|---|---|
Серия DS1000Z | ||||
Осциллограф DS1074Z Plus | 70 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1074Z-S Plus | 70 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1104Z Plus | 100 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1104Z-S Plus | 100 МГц | 4 |
16 (опция) | Да |
Другие модели пробников Rigol
Пробники Rigol | Краткие характеристики пробников Rigol |
Поддерживает устройства Rigol |
---|---|---|
Активные, дифференциальные пробники | ||
Пробник PHA0150 | Пробник высоковольтный дифференциальный: 70МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом | Все осциллографы Rigol |
Пробник PHA1150 | Пробник высоковольтный дифференциальный: 100МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом | Все осциллографы Rigol |
Пробник PHA2150 | Пробник дифференциальный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х, макс.вх.напр-ние 300Вскз CAT II (10x)/150Вскз CATII (1x), вх.импеданс 10МОм (10x)/1МОм (1x); вх.емк. 10пФ (10x)/50 пФ (1х); диапаз.компенс. 10-25пФ | Все осциллографы Rigol |
Пробник PVA7250 | Пробник активный дифференциальный: 2,5ГГц; макс.вх.напр-ние 30Впик CAT I; макс.напр-ние (общ.) ±6,25В (0-100Гц), ±1,25В (от 100Гц): динамич.диапаз. по вх. ±2В; вх.импеданс 50кОм (дифф.) / 25кОм (однополяр.); вх.емк. 1пФ; уров.шум. 3,8мВпп | Осциллографы серий: MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник PVA8350 | Пробник активный дифференциальный: 3,5ГГц; макс.вх.напр-ние 30Впик CATI; макс.напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В(>100Гц); динамич.диапазон по вх. ±2В; вх.импеданс 50кОм (диф.)/25кОм (однополяр.); вх.емкость 1пФ; уров.шум. 3,8мВпп | Осциллографы серий: MSO8000, DS8000-R, DS70000 |
Пробник PVA8700 | Пробник активный дифференциальный: 7ГГц; макс.вх. напр-ние 30Впик CAT I; макс. напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В (более 100Гц) | Осциллографы серии DS70000 |
Пробник RP1025D | Пробник высоковольтный дифференциальный: 25МГц; коэф.ослаб. 20х/50х/200х; макс.вх.напр-ние аттен. 200х - 1400Вп-п (450Вскз или DC), 50х - 350Вп-п (110Вскз или DC), 20х - 140Вп-п (45Вскз или DC); вх.импеданс 4МОм||1,2пФ (диф.)/2МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник RP1050D | Пробник высоковольтный дифференциальный: 50 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импед. 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник RP1100D | Пробник высоковольтный дифференциальный: 100 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импеданс 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.) | Все осциллографы Rigol |
Пробник PR7080 | Пробник активный дифференциальный: DC-800МГц; коэф.ослаб. 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифф.)/24кОм (однополяр.) | Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник RP7080S | Пробник активный: DC-800МГц; коэф.ослаб. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ | Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000 |
Пробник RP7150 | Пробник активный дифференциальный: DC-1,5ГГц; коэфф.ослабл 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифферц.)/24кОм (однополяр.) | Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000 |
Пробник RP7150S | Пробник активный: DC-1,5ГГц; коэф.ослабл. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ | Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000 |
Пассивные пробники | ||
Пробник RP1010H | Пробник пассивный высоковольтный: DC-40МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 10кВ (DC); 20кВп-п (имп.)/7кВ ACскз, вх.импеданс/емкость 100МОм/3пФ; диапазон компенсац. 5пФ~50пФ, время нар-ния 8,8нс | Осциллографы серий: DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000 |
Пробник RP1018H | Пробник пассивный высоковольтный: DC-150МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 18кВп-п (DC+AC) пик/12кВ ACскз; макс.ток нагруз. 90мкА; вх.импеданс 200МОм; диапазон компенсац. 10пФ~35пФ; время нараст. 2,4нс | Все осциллографы Rigol |
Пробник RP1300H | Пробник пассивный высоковольтный: DC-300МГц; коэф.ослаб. 100х; макс.вх. напр-ние 2кВскз CAT (DC+AC)/1,5кВскз CATII (DC+AC); вх.импеданс 100МОм | Все осциллографы Rigol |
Пробник RP3500A | Пробник пассивный высокоимпедансный: DC-500МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм/13пФ | Осциллографы серии: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, DHO4000/2000/1000, DS70000 |
Пробник RP5600A | Пробник пассивный высокоимпедансный: DC-600МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм | Осциллографы серии: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R |
Пробник RP6150A | Пробник пассивный ВЧ низкоимпедансный: DC-1,5ГГц; коэф.ослаб. 10х; макс.вх. напр-ние 7Вскз CAT; вх. импеданс 500Ом | Осциллографы серий: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R |
Пробник PVP2150 | Пробник пассивный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх. напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ | Все осциллографы Rigol |
Пробник PVP2350 | Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ | Все осциллографы Rigol |
Пробник PVP3150 | Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-20МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз (10x)/150Вскз (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапазон компенс. 10-25пФ | Все осциллографы Rigol |
Токовые пробники | ||
Пробник RP1001C | Пробник токовый: DC-300 кГц; 2 (два) диапазона 10 мВ/А, 100 мВ/А; точность 3% (менее 10 A); макс.вх. ток ±100 А (DC), 200 Ап-п или 70 Аскз (AC) | Все осциллографы Rigol |
Пробник RP1002C | Пробник токовый: DC-1 МГц; 2 (два) диапазона 50 мВ/А, 500 мВ/А; точность 3% (менее 14 A); макс.вх. ток ±70 А (DC), 140 Ап-п или 50 Аскз (AC) | Все осциллографы Rigol |
Пробник RP1003C | Пробник токовый: DC-50 МГц; диапазон 100 мВ/А, точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P | Все осциллографы Rigol |
Пробник RP1004C | Пробник токовый: DC-100 МГц; диапазон 100 мВ/А; точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P | Все осциллографы Rigol |
Пробник RP1005C | Пробник токовый: DC-10 МГц; диапазон 10 мВ/А; точность 1% (<150 A); макс.вх ток 300 Ап-п/500 Ап-п импульс до 30 мкс / 150 Аскз (AC); необходим БП RP1000P | Все осциллографы Rigol |
Пробник RP1006C | Пробник токовый: DC-2 МГц; токовый диапазон до 500 A ср.кв (макс.имп.пик: до 700 А); t нарастания: 175 нс; точность - ±1% (ток <500 A); необходим БП RP1000P | Все осциллографы Rigol |
Пробник PCA1030 | Пробник токовый: DC-50 МГц; диапазон 0,1 В/А; макс. ток 30 А скз/50 Апик; точность 1% (<30 А скз), 2% <50 Апик); t нарастания 7 нс; охват: 5 мм | Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000 |
Пробник PCA1150 | Пробник токовый: DC-10 МГц; диапазон 0,01 В/А; макс. ток 150 А скз/300 Апик; точность 1% (<150 А скз), 2% <300 Апик); t нарастания 35 нс; охват 20 мм | Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000 |
Пробник PCA1500 | Пробник токовый: диапазон исслед. сигналов DC-2 МГц; макс.пик. исслед. токов: 700 А | Осциллографы серий: DS/MSO7000, MSO8000, DS70000, HDO4000 |
Пробник PCA2030 | Пробник токовый: DC-100 МГц; диапазон 0,1 В/А; макс.ток 30 А скз/ 50 Апик; точность 1% (<30 А скз), 2% <50 Апик), t нарастания 3,5 нс; охват 5 мм | Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000 |
Пробники ближнего поля | ||
Набор пробников NFP-3 | Комплект из 4-х моделей зондов ближнего поля (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4): диапазон 30 МГц - 3 Гц; тестирование на ЭМС | Все анализаторы спектра Rigol, с вх. 50 Ом |
Купить Rigol RPL1116 по оптимальной цене и с минимальным сроком доставки можно в московской ГК, эл. почта: info@rigolcom.ru.
