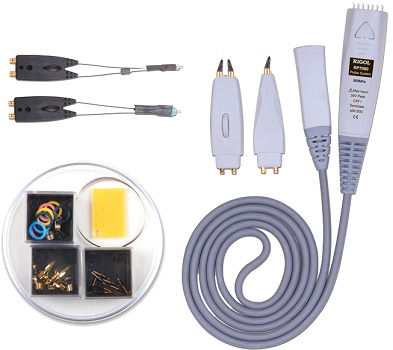

Пробник дифференциальный Rigol RP7080

Краткие характеристики пробника RP7080

• Полоса Rigol RP7080: 800 МГц.

• Коэффициент деления пробника: x10.

• Вх. напряжения (DC + AC) макс.: 30 В.

• Сопротивление RP7080 входное:

25 кОм ±4% (однополярный);

50 кОм ±2% (дифференциальный).

• Время нарастания Rigol RP7080: 465 пс.

• Вх. диапазон сигналов динамический: 6,25 В.

• Диапазон вх. в режиме несимметричном:

±6,75 В (0 - 100 Гц);

±1,25 В (более 100 Гц).

• Емкость входная RP7080: менее 1 пФ.

• Подавление помех в режиме несимметричном:

- более 45 дБ (при частоте 1 МГц).

• Используется для серий осциллографов Rigol:

- DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000.

• Производство RP7080: Rigol Technologies.

Документация на пробник RP7080

Инструкция по эксплуатации пробников RP7000 (891 КБ)

Цена по запросу, e-mail: info@rigolcom.ru

Описание (краткое) пробника Rigol RP7080

RP7080 – дифференциальный активный пробник производства китайской компании Rigol Technologies, с 800 МГц полосой пропускания частот, 30 В напряжением входным максимальным, с 10:1 делителем DC встроенным. Пробник RP7080 выполняет преобразование сигналов для определения их амплитудно-временных параметров.

Пробник RP7080 Rigol сделан в виде ВЧ кабеля с СВЧ усилителем, с одной стороны которого имеются наконечники сменные (дифференциальный/несимметричный) для испытуемого средства, а с другой – разъем, через которой осуществляется подключение к осциллографу для подачи сигнала и отображения его на дисплее с целью измерений амплитудно-временных характеристик. Для удобства в работе и оптимизации процесса измерений пробник оснащен сменными головками 4-х типов, расстояние между которыми регулируется. Активный пробник RP7080 используется для серий осциллографов Rigol: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000.

Модельный ряд активных, дифференциальных пробников Rigol

Пробники Rigol	Краткие характеристики пробников Rigol	Поддерживает устройства Rigol
Пробник PHA0150	Пробник высоковольтный дифференциальный: 70МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом	Все осциллографы Rigol
Пробник PHA1150	Пробник высоковольтный дифференциальный: 100МГц; коэф.ослаб. 50х/500х; макс.дифф.напр-ние ±150В (50Х), ±1500В (500Х); макс.вх.напр-ние ±1500Вскз, вх.импеданс 10МОм||2пФ (дифф.) / 5МОм||2пФ (однополяр.); вых.импеданс 50Ом	Все осциллографы Rigol
Пробник PHA2150	Пробник дифференциальный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х, макс.вх.напр-ние 300Вскз CAT II (10x)/150Вскз CATII (1x), вх.импеданс 10МОм (10x)/1МОм (1x); вх.емк. 10пФ (10x)/50 пФ (1х); диапаз.компенс. 10-25пФ	Все осциллографы Rigol
Пробник PVA7250	Пробник активный дифференциальный: 2,5ГГц; макс.вх.напр-ние 30Впик CAT I; макс.напр-ние (общ.) ±6,25В (0-100Гц), ±1,25В (от 100Гц): динамич.диапаз. по вх. ±2В; вх.импеданс 50кОм (дифф.) / 25кОм (однополяр.); вх.емк. 1пФ; уров.шум. 3,8мВпп	Осциллографы серий: MSO/DS7000, MSO8000, DS8000-R, DS70000
Пробник PVA8350	Пробник активный дифференциальный: 3,5ГГц; макс.вх.напр-ние 30Впик CATI; макс.напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В(>100Гц); динамич.диапазон по вх. ±2В; вх.импеданс 50кОм (диф.)/25кОм (однополяр.); вх.емкость 1пФ; уров.шум. 3,8мВпп	Осциллографы серий: MSO8000, DS8000-R, DS70000
Пробник PVA8700	Пробник активный дифференциальный: 7ГГц; макс.вх. напр-ние 30Впик CAT I; макс. напр-ние (общ.) ±6,25В (DC-100Гц), ±1,25В (более 100Гц)	Осциллографы серии DS70000
Пробник RP1025D	Пробник высоковольтный дифференциальный: 25МГц; коэф.ослаб. 20х/50х/200х; макс.вх.напр-ние аттен. 200х - 1400Вп-п (450Вскз или DC), 50х - 350Вп-п (110Вскз или DC), 20х - 140Вп-п (45Вскз или DC); вх.импеданс 4МОм||1,2пФ (диф.)/2МОм||2,3пФ (однополяр.)	Все осциллографы Rigol
Пробник RP1050D	Пробник высоковольтный дифференциальный: 50 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импед. 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.)	Все осциллографы Rigol
Пробник RP1100D	Пробник высоковольтный дифференциальный: 100 МГц; коэф.ослаб. 100х/200х/500x/1000х; макс.вх.напр-ние аттен. 1000х - 7000Вп-п (2300Вскз или DC), 500х - 3500Вп-п (1140Вскз или DC), 200х - 1400Вп-п (460Вскз или DC), 100х - 700Вп-п (230Вскз или DC); вх.импеданс 100МОм||1,2пФ (дифр.)/50МОм||2,3пФ (однополяр.)	Все осциллографы Rigol
Пробник PR7080	Пробник активный дифференциальный: DC-800МГц; коэф.ослаб. 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифф.)/24кОм (однополяр.)	Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000
Пробник RP7080S	Пробник активный: DC-800МГц; коэф.ослаб. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ	Осциллографы серий: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000
Пробник RP7150	Пробник активный дифференциальный: DC-1,5ГГц; коэфф.ослабл 10х; макс.вх.напр-ние 30В (AC+DC); вх.импеданс 50кОм (дифферц.)/24кОм (однополяр.)	Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000
Пробник RP7150S	Пробник активный: DC-1,5ГГц; коэф.ослабл. 10х; время нараст. менее 265пс; макс.вх.напр-ние 30Впик; вх.импеданс 100кОм; вх.емкость 1пФ	Осциллографы серий: DHO4000, MSO/DS4000, MSO/DS7000, DS6000, MSO8000, DS8000-R, DS70000

Особенности пробника Rigol RP7080

• Rigol RP7080 - дифференциальный активный пробник.

• Пробник имеет встроенный усилитель СВЧ.

• 800 МГц - полоса, 30 В - напряжение максимальное.

• Коэффициент ослабления активного пробника RP7080: x10.

• Применение в различных режимах: симметрич/несимметричном.

• Небольшой вес пробника в 247 г, длина кабеля которого составляет 1,4 м.

• Rigol RP7080 применяется для серий осциллографов Rigol: DHO4000, MSO/DS7000, MSO8000, DS8000-R, DS70000.

• Для удобства в работе и оптимизации процесса измерений пробник оснащен сменными головками 4-х типов, расстояние между которыми регулируется.

Применение пробника Rigol RP7080

• Разработка/тестирование электронных компонентов, цифровых высокоскоростных систем.

• Используется в машиностроении для испытания устройств, в образовательной/исследовательской деятельности.

Совместимые осциллографы с пробником RP7080

Серия и модели осциллографов Rigol	Полоса пропускания осциллографа	Аналоговые каналы, количество	Цифровые каналы, количество	Внесено в Госреестр СИ РФ
Серия DHO4000
Осциллограф DHO4204	200 МГц	4	-
Осциллограф DHO4404	400 МГц	4	-
Осциллограф DHO4804	800 МГц	4	-
Серия MSO7000/DS7000
Осциллограф DS7014	100 МГц	4	-	Да
Осциллограф DS7024	200 МГц	4	-	Да
Осциллограф DS7034	350 МГц	4	-	Да
Осциллограф DS7054	500 МГц	4	-	Да
Осциллограф MSO7014	100 МГц	4	16	Да
Осциллограф MSO7024	200 МГц	4	16	Да
Осциллограф MSO7034	350 МГц	4	16	Да
Осциллограф MSO7054	500 МГц	4	16	Да
Серия DS8000-R
Осциллограф DS8034-R	350 МГц	4	-	Да
Осциллограф DS8104-R	1 ГГц	4	-	Да
Осциллограф DS8204-R	2 ГГц	4	-	Да
Серия MSO8000
Осциллограф MSO8064	600 МГц	4	16 (опция)	Да
Осциллограф MSO8104	1 ГГц	4	16 (опция)	Да
Осциллограф MSO8204	2 ГГц	4	16 (опция)	Да
Серия MSO8000A
Осциллограф MSO8074A	750 МГц	4	16 (опция)
Осциллограф MSO8154A	1.5 ГГц	4	16 (опция)
Осциллограф MSO8204A	2 ГГц	4	16 (опция)
Серия DS70000
Осциллограф DS70304	3 ГГц	4	-	Да
Осциллограф DS70504	5 ГГц	4	-	Да

Другие модели пробников Rigol

Пробники Rigol	Краткие характеристики пробников Rigol	Поддерживает устройства Rigol
Пассивные пробники
Пробник RP1010H	Пробник пассивный высоковольтный: DC-40МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 10кВ (DC); 20кВп-п (имп.)/7кВ ACскз, вх.импеданс/емкость 100МОм/3пФ; диапазон компенсац. 5пФ~50пФ, время нар-ния 8,8нс	Осциллографы серий: DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000
Пробник RP1018H	Пробник пассивный высоковольтный: DC-150МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 18кВп-п (DC+AC) пик/12кВ ACскз; макс.ток нагруз. 90мкА; вх.импеданс 200МОм; диапазон компенсац. 10пФ~35пФ; время нараст. 2,4нс	Все осциллографы Rigol
Пробник RP1300H	Пробник пассивный высоковольтный: DC-300МГц; коэф.ослаб. 100х; макс.вх. напр-ние 2кВскз CAT (DC+AC)/1,5кВскз CATII (DC+AC); вх.импеданс 100МОм	Все осциллографы Rigol
Пробник RP3500A	Пробник пассивный высокоимпедансный: DC-500МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм/13пФ	Осциллографы серии: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, DHO4000/2000/1000, DS70000
Пробник RP5600A	Пробник пассивный высокоимпедансный: DC-600МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм	Осциллографы серии: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R
Пробник RP6150A	Пробник пассивный ВЧ низкоимпедансный: DC-1,5ГГц; коэф.ослаб. 10х; макс.вх. напр-ние 7Вскз CAT; вх. импеданс 500Ом	Осциллографы серий: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R
Пробник PVP2150	Пробник пассивный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх. напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ	Все осциллографы Rigol
Пробник PVP2350	Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ	Все осциллографы Rigol
Пробник PVP3150	Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-20МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз (10x)/150Вскз (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапазон компенс. 10-25пФ	Все осциллографы Rigol
Токовые пробники
Пробник RP1001C	Пробник токовый: DC-300 кГц; 2 (два) диапазона 10 мВ/А, 100 мВ/А; точность 3% (менее 10 A); макс.вх. ток ±100 А (DC), 200 Ап-п или 70 Аскз (AC)	Все осциллографы Rigol
Пробник RP1002C	Пробник токовый: DC-1 МГц; 2 (два) диапазона 50 мВ/А, 500 мВ/А; точность 3% (менее 14 A); макс.вх. ток ±70 А (DC), 140 Ап-п или 50 Аскз (AC)	Все осциллографы Rigol
Пробник RP1003C	Пробник токовый: DC-50 МГц; диапазон 100 мВ/А, точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P	Все осциллографы Rigol
Пробник RP1004C	Пробник токовый: DC-100 МГц; диапазон 100 мВ/А; точность 1% (<30 A); макс.вх. ток 50 Ап-п / 30 Аскз (AC); необходим БП RP1000P	Все осциллографы Rigol
Пробник RP1005C	Пробник токовый: DC-10 МГц; диапазон 10 мВ/А; точность 1% (<150 A); макс.вх ток 300 Ап-п/500 Ап-п импульс до 30 мкс / 150 Аскз (AC); необходим БП RP1000P	Все осциллографы Rigol
Пробник RP1006C	Пробник токовый: DC-2 МГц; токовый диапазон до 500 A ср.кв (макс.имп.пик: до 700 А); t нарастания: 175 нс; точность - ±1% (ток <500 A); необходим БП RP1000P	Все осциллографы Rigol
Пробник PCA1030	Пробник токовый: DC-50 МГц; диапазон 0,1 В/А; макс. ток 30 А скз/50 Апик; точность 1% (<30 А скз), 2% <50 Апик); t нарастания 7 нс; охват: 5 мм	Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000
Пробник PCA1150	Пробник токовый: DC-10 МГц; диапазон 0,01 В/А; макс. ток 150 А скз/300 Апик; точность 1% (<150 А скз), 2% <300 Апик); t нарастания 35 нс; охват 20 мм	Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000
Пробник PCA1500	Пробник токовый: диапазон исслед. сигналов DC-2 МГц; макс.пик. исслед. токов: 700 А	Осциллографы серий: DS/MSO7000, MSO8000, DS70000, HDO4000
Пробник PCA2030	Пробник токовый: DC-100 МГц; диапазон 0,1 В/А; макс.ток 30 А скз/ 50 Апик; точность 1% (<30 А скз), 2% <50 Апик), t нарастания 3,5 нс; охват 5 мм	Осциллографы серий: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000
Логические пробники
Пробник PLA2216	Пробник логический: 16-канальный; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс; вх.импеданс 101 кОм || 8 пФ	Осциллографы серий: MSO5000, MSO5000-E
Пробник RPL1116	Пробник логический: 16-канальный; вх.импеданс 100 кОм || 8 пФ; диапазон порог.уровней ±15 В; макс.вх.напр-ние ±40 В пик; мин.вх.напр-ние 500 мВп-п; мин.длит. импульса 5 нс	Осциллографы серий: DS/MSO1000Z, DS1000Z-Plus
Пробник RPL2316	Пробник логический: 16-канальный; вх.импеданс 101 кОм || 8 пФ; диапазон порог.уровней ±20 В; макс.вх. напр-ние ±40 В пик; мин.вх. напр-ние 500 мВп-п; мин.длит. импульса 5 нс	Осциллографы серий: MSO2000A, MSO4000, MSO7000, MSO8000
Пробники ближнего поля
Набор пробников NFP-3	Комплект из 4-х моделей зондов ближнего поля (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4): диапазон 30 МГц - 3 Гц; тестирование на ЭМС	Все анализаторы спектра Rigol, с вх. 50 Ом
