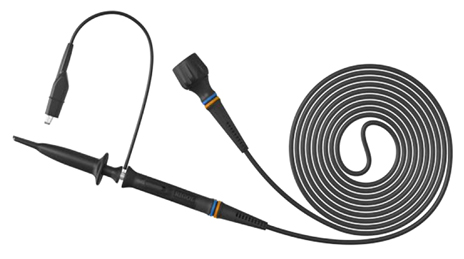

Пробник пассивный Rigol PVP2150
Краткие характеристики пробника PVP2150
• Полоса PVP2150 макс.: 150 МГц.
• Коэфф. ослаблен. пробника: 1x/10х.
• Полоса при ослаблен. 1х: до 35 МГц.
• Полоса при ослаблен. 10х: до 150 МГц.
• Время нарастания Rigol PVP2150:
- 10 нс (1х), 2,3 нс (10х).
• Макс. напряжение входное:
- 150/300 Вскз CAT II при 1х/10х.
• Импеданс входной пробника:
- 1 МОм/10МОм при ослаблении 1х/10х.
• Вх. емкость пробника PVP2150:
- 50 пФ/10 пФ при ослаблении 1х/10х.
• Компенсационная емкость: 10 – 25 пФ.
• Вес пассивного пробника Rigol: 40 г.
• Длина кабеля пробника PVP2150: 1,2 см.
• Подходит для любых осциллографов Rigol.
• Производство PVP2150: Rigol Technologies.
Документация на пробник PVP2150
Инструкция по эксплуатации пробника PVP2150 (321 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) пробника Rigol PVP2150
PVP2150 - пассивный низковольтный несимметричный ВЧ пробник до 150 МГц полосой пропускания частот, 300 Вскз входным максимальным напряжением и 1х/10х коэффициентами ослабления производства китайской компании Rigol Technologies.
Пробник PVP2150 Rigol состоит из кабеля, с одной стороны которого есть щуп для измерений, а с другой – BNC разъем для контакта с осциллографом. Имеется специальный переключатель, встроенный в щуп пробника, для изменения у входящего сигнала коэффициента ослабления.
Пробник Rigol PVP2150 служит для преобразования/передачи от испытуемого устройства ВЧ сигналов в/на осциллограф Rigol для отображения/измерения амплитудно-временные характеристики сигналов. Используется для любых осциллографов Rigol.
Модельный ряд пассивных пробников Rigol
Пробники Rigol | Краткие характеристики пробников Rigol |
Поддерживает устройства Rigol |
|---|---|---|
Пробник RP1010H | Пробник пассивный высоковольтный: DC-40МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 10кВ (DC); 20кВп-п (имп.)/7кВ ACскз, вх.импеданс/емкость 100МОм/3пФ; диапазон компенсац. 5пФ~50пФ, время нар-ния 8,8нс | Осциллографы серий: DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000 |
Пробник RP1018H | Пробник пассивный высоковольтный: DC-150МГц; коэф.ослаб. 1000х; макс.вх.напр-ние 18кВп-п (DC+AC) пик/12кВ ACскз; макс.ток нагруз. 90мкА; вх.импеданс 200МОм; диапазон компенсац. 10пФ~35пФ; время нараст. 2,4нс | Все осциллографы Rigol |
Пробник RP1300H | Пробник пассивный высоковольтный: DC-300МГц; коэф.ослаб. 100х; макс.вх. напр-ние 2кВскз CAT (DC+AC)/1,5кВскз CATII (DC+AC); вх.импеданс 100МОм | Все осциллографы Rigol |
Пробник RP3500A | Пробник пассивный высокоимпедансный: DC-500МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм/13пФ | Осциллографы серии: MSO/DS4000, DS6000, MSO/DS7000, MSO8000, DHO4000/2000/1000, DS70000 |
Пробник RP5600A | Пробник пассивный высокоимпедансный: DC-600МГц; коэф.ослаб. 10х; макс.вх. напр-ние 300Вскз CATII; вх. импеданс 10МОм | Осциллографы серии: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R |
Пробник RP6150A | Пробник пассивный ВЧ низкоимпедансный: DC-1,5ГГц; коэф.ослаб. 10х; макс.вх. напр-ние 7Вскз CAT; вх. импеданс 500Ом | Осциллографы серий: DS/MSO4000, DS6000, MSO/DS7000, MSO8000, DS8000-R |
Пробник PVP2150 | Пробник пассивный высокоимпедансный: DC-350МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх. напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ | Все осциллографы Rigol |
Пробник PVP2350 | Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-35МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз CATII (10x)/150Вскз CATII (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапаз.компенсац. 10-25пФ | Все осциллографы Rigol |
Пробник PVP3150 | Пробник пассивный высокоимпедансный: DC-150МГц (10x)/DC-20МГц (1x); коэф.ослаб. 1x/10х; макс.вх.напр-ние 300Вскз (10x)/150Вскз (1x); вх.импеданс 10МОм (10x)/1МОм (1x); вх.емкость 10пФ (10x)/50пФ (1х); диапазон компенс. 10-25пФ | Все осциллографы Rigol |
Особенности пробника Rigol PVP2150
• Rigol PVP2150 - пробник пассивный низковольтный.
• Зонд пробника Rigol имеет тонкий и точный наконечник.
• Небольшой вес - 40 г, длина кабеля пробника составляет 1,2 м.
• 150 МГц - пропускная полоса, 1х/10х - коэффициенты ослабления.
• Отличный показатель цена/качество, эргономичность, удобство в работе.
• Пробник PVP2150 может использоваться для любых осциллографов Rigol.
• Имеется специальный переключатель, встроенный в щуп пробника, для изменения у входящего сигнала коэффициента ослабления.

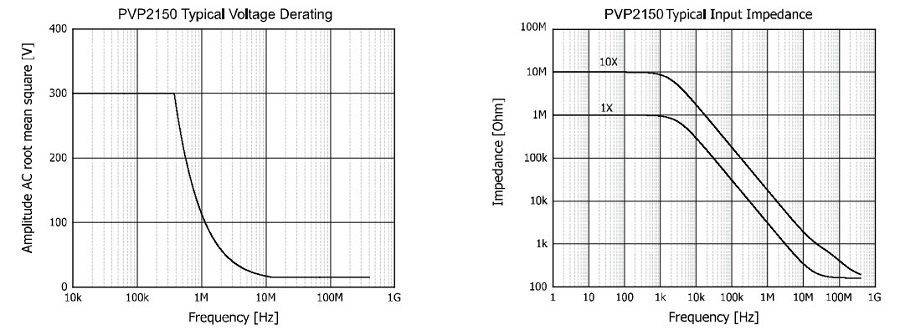

Технические диаграммы Rigol PVP2150
Применение пробника Rigol PVP2150
• Проведение измерений/исследований сигналов.
• Производственная, образовательная сферы деятельности.
• Разработка/тестирование цифровых высокоскоростных систем.
• Измерения/исследования телекоммуникационные, компьютерные.
Комплектация пробника PVP2150
• Пробник Rigol PVP2150 – 1 шт.
• Наконечник с зажимом (крючок) – 1 шт.
• Кольца маркировочные, цветные – 8 шт.
• Отвертка (регулировка компенсации) – 1 шт.
• Провод земляной (крокодил) с зажимом – 1 шт.
• Отвод земляной с пружиной контактной – 2 шт.
• Насадка на пробник изоляционная (короткая) – 1 шт.
Совместимые осциллографы с пробником PVP2150
Другие модели пробников Rigol
