DS1104Z-S Plus

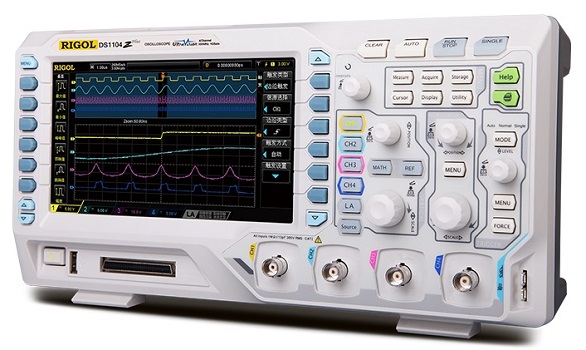

Осциллограф Rigol DS1104Z-S Plus
Краткие характеристики DS1104Z-S Plus
• Каналов аналоговых: 4.
• Каналов цифровых: 16 (опция).
• Полоса DS1104Z-S Plus: 100 МГц.
• Генератор встроенный: 2 канала/25 МГц.
• Технология прибора: UltraVision.
• Дисплей DS1074Z-S Plus, TFT, цв, 7”.
• Захват (скорость): 30 тыс. осцилл/с.
• Режимы измерений курсорных.
• Память (глубина): 12 Мб (опц. 24 Мб).
• Импеданс устройства входной: 1 МОм.
• Дискретизация (частота max): 1 Гвыб/с.
• Вес тех. средства DS1104Z-S Plus: 3,2 кг.
• Габаритные размеры Rigol DS1104Z-S Plus:
- 31,3 х 16,1 х 12,2 см.
• Протоколы декодирования: SPI, RS232, I2C.
• Интерфейсы осциллографа DS1104Z-S Plus:
- USB Host/Device, LAN, AUX, USB-GPIB (опция).
• Производство: Rigol Technologies.
Документы на осциллограф Rigol DS1104Z-S Plus
Описание осциллографов серии DS1000Z (6 621 КБ)
Руководство пользователя осциллографов серии DS1000Z (3 916 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографа Rigol DS1104Z-S Plus
DS1104Z-S Plus – модель 4-х канального компактного цифрового настольного осциллографа (16 цифровых каналов, MSO1000Z опция), с источником сигнала встроенным (на 2 канала, 25 МГц), функционирующего в реальном режиме времени, 100 МГц пропускной полосой из серии DS1000Z, созданного по инновационной технологии UltraVision-платформы ведущими специалистами Rigol Technologies, которая стабилизирует характеристики по захвату сигнала и глубину памяти. Прибор имеет удобный для эксплуатации интерфейс, обладает прекрасными характеристиками, легким управлением, что позволяет использовать его для решения неординарных задач при испытаниях, тестировании, измерениях.
Осциллограф цифровой Rigol DS1104Z-S Plus оснащен ЖК дисплеем с диагональю 7 дюймов (800 х 480 пикс.), имеет ряд режимов измерений курсорных, в 60 тыс. кадров регистратор, выход синхронизации, дискретизацию частотой 1 Гвыб/сек, производится сигнальный захват скоростью 30 тыс. осцилл/сек. Устройство позволяет измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования (БПФ и др.). Низкий уровень шума прибора позволяет делать анализ сигналов точнее. За счет высокой скорости (30 тыс. осцилл/сек) по захвату сигнала.
Rigol DS1104Z-S Plus осциллограф легко обнаруживает аномалии. Хорошая глубина памяти в 24 Mpts поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы. Воспроизводить форму, находить искажения сигнала способствует функция записи/воспроизведения сигнала. Осциллограф DS1104Z-S Plus допускает задавать характеристики триггера и производить декодирование.
Прибор нашел широкую сферу применения, в том числе в НИИ, лабораториях, для обучения специалистов, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов. На DS1104Z-S Plus цифровой осциллограф посмотреть описание и руководство по эксплуатации можно во вложенных прилагаемых документах выше. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии DS1000Z
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DS1000Z | ||||
Осциллограф DS1054Z | 50 МГц | 4 |
||
Осциллограф DS1074Z Plus | 70 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1074Z-S Plus | 70 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1104Z Plus | 100 МГц | 4 |
16 (опция) | Да |
Осциллограф DS1104Z-S Plus | 100 МГц | 4 |
16 (опция) | Да |
Особенности осциллографа Rigol DS1104Z-S Plus
• Rigol DS1104Z-S Plus - осциллограф цифровой.
• Тип прибора: настольный.
• Технология: UltraVision.
• Каналов: 4 аналоговых.
• Каналов цифровых: 16 (опция).
• Полоса DS1074Z-S Plus: 100 МГц.
• Импеданс входной: 1 МОм.
• Память max: 12 Мб (24 Мб опц.).
• Запуск DS1074Z Plus внешний.
• Дисплей ЖК, цветной, 7 дюйм.
• Яркость сигнала регулируется.
• Захват скоростью 30 тыс. осцилл/сек.
• Регистратор фиксирует 60 тыс. кадров.
• Частота (max) дискретизации: 1 Гвыб/сек.
• Протоколы декодирования сигналов: SPI, RS232, I2C.
• Источник сигнала встроенный (на 2 канала, 25 МГц).
• Интерфейсы DS1074Z Plus осциллографа: USB Host/Device, LAN.
• Современный эргономичный дизайн осциллографа DS1074Z Plus с удобным управлением.
