DHO914

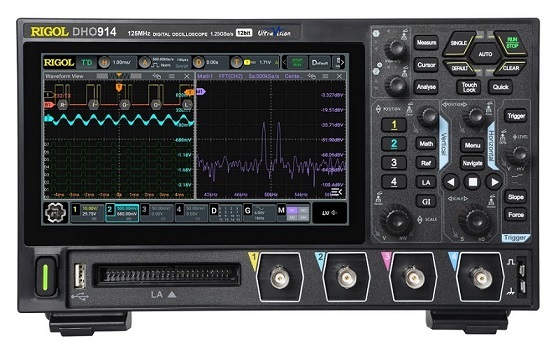

Осциллограф Rigol DHO914
1. Краткие характеристики DHO914
• Прибор 6 в 1.
• Каналов аналоговых: 4.
• Каналы цифр. (опция): 16.
• Полоса DHO914: 125 МГц.
• Дисплей сенсорный, цветной, 7”.
• Запись длинною 50 млн. точек.
• Разрешение (вертикаль): 12 бит.
• Скорость по захвату: до 1 млн. осц/с.
• Память для хранения max: 50 Мбит.
• Частота дискретизации max: 1,25 Гвыб/с.
• Весит тех. средство DHO914: 1,78 кг.
• Габаритные размеры Rigol DHO914:
- 26,5 х 16,2 х 7,7 см.
• Интерфейсы вкл.: USB Host/Device, HDMI, LAN.
• Производство: Rigol Technologies.
2. Документы на осциллограф Rigol DHO914
Описание осциллографов серии DHO900 (5 039 КБ)
Руководство пользователя осциллографов серии DHO900 (19 291 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
I. Описание (краткое) осциллографа Rigol DHO914
DHO914 – инновационная модель 4-х канального портативного типа цифрового осциллографа 125 МГц пропускной полосой из серии DHO900, созданного на платформе «Centaurus» Rigol Technologies. Прибор обладает высоким разрешением в 12 бит по вертикали, 1,25 Гвыб/сек частотой дискретизации, хорошей скоростью по захвату до 1 млн. осцилл/с (Ultra Acquire), приличной памятью хранения (макс. 50 Мбит), достаточно низкой степенью своего шума. Данные характеристики способствуют производить анализ очень слабого сигнала.
Высокотехнологичный Rigol DHO914 – это прибор, который объединил в себе сразу 6 (шесть!) функционалов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор, анализатор логический. Предусмотренный в осциллографе USB Type-C разъем делает возможным подключать его и от сетевого адаптера питания, и от внешнего. Внешнее питание (Power Bank) позволяет делать измерения DHO914 в разных условиях (полевых и прочих).
Осциллограф DHO914 позволяет измерять частотные, временные, амплитудные характеристики сигналов, что используется при обучении, исследований, проведении тестирований, в производстве, разработке, ремонте/отладке средств связи, электронных компонентов, ВЧ изделий. Полный Rigol DHO914 обзор можно увидеть в прилагаемом описании выше.
II. Модельный ряд осциллографов серии DHO900
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DHO900 | ||||
Осциллограф DHO914 | 125 МГц | 4 |
16 (опция) | |
Осциллограф DHO914S | 125 МГц | 4 |
16 (опция) | |
Осциллограф DHO924 | 250 МГц | 4 |
16 (опция) | |
Осциллограф DHO924S | 250 МГц | 4 |
16 (опция) |
III. Особенности осциллографа Rigol DHO914
• Rigol DHO914 - осциллограф портативный.
• Каналов: 4 аналоговых.
• Каналов (опц. PLA2216): 16 цифр.
• Пропускная полоса max: 125 МГц.
• Память (внутренняя) объемом 8 ГБ.
• Низкая степень энергетического потребления.
• Все обновления производятся в онлайн режиме.
• Глубина памяти осциллографа, канал: 50 Мвыб.
• 12 бит разрешение, низкого уровня шум прибора.
• Возможно дистанционное управление (Web control).
• Частота (max) дискретизации канала: 1,25 Гвыб/сек.
• Захват осциллограмм (max скорость): 1 млн.осцилл/с.
• Интерфейсы Rigol DHO914: USB Host/Device, HDMI, LAN.
• Дисплей сенсорный, цветной, 7-ми дюймовый (1024 х 600 пикс).
• Запись/воспроизводство (при Ultra Acquire) max: 500 тыс. осцилл.
IV. Преимущества осциллографа Rigol DHO914
• Малый уровень энергопотребления, USB (C-тип) разъем для питания.
• Оперативное нахождение аномалий за счет функции навигации/поиска.
• Представление 3-х мерное интенсивности сигнала, цвет до 256 уровней.
• Современный эргономичный дизайн осциллографа DHO914 с удобным управлением.
• Произведение математических операций, пиковый поиск, анализ БПФ расширенный.
• Осциллограф способен измерять до 41 параметров автоматически, отображая сразу 10.
• Дисплей имеет цифровой люминофор, интенсивность - 256 уровней градаций в реальном времени.
• Для удобства пользователя при интерактивном взаимодействии применены новейшие органы управления Flex.
• 6 в 1 приборов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор, анализатор логический.
• USB Type-C разъем для подключения к сетевому адаптеру питания, а также к внешнему (Power Bank), что позволяет делать измерения DHO914 в разных полевых условиях.
V. Другие модели осциллографов Rigol
VI. Почему стоит купить Rigol DHO914
Rigol DHO914 – цифровой осциллограф, способный решать самые сложные задачи в области разработки и отладки электроники. Данная 4-х канальная модель с полосой 125 МГц сочетает в себе передовые технологии, понятный интуитивно интерфейс, отличный функционал, делая его идеальным выбором для требовательных профессионалов, которым важна каждая деталь. Ниже указаны основные причины для выбора Rigol DHO914.
1. Оптимальная производительность для широкого спектра задач
125 МГц полоса пропускания Rigol DHO914 позволяет исследовать большинство сигналов, встречающихся в современной электронике. Этого вполне достаточно для отладки микроконтроллеров, аналоговых схем, цифровых устройств и многих других приложений.
2. Технология Ultra Phosphor III
Благодаря высокой частоте обновления осциллограмм (до 1 100 000 осц/с), DHO914 с технологией Ultra Phosphor III позволяет зафиксировать даже самые редкие и трудноуловимые глитчи, помехи и переходные процессы. Это существенно упрощает поиск неисправностей и ускоряет процесс отладки.
3. Четыре (4) канала для одновременного анализа нескольких сигналов
Возможность одновременного отображения и анализа 4-х сигналов в приборе Rigol DHO914 позволяет комплексно подходить к решению задач и выявлять взаимосвязи между различными элементами схемы. Это особенно полезно при отладке сложных систем и поиске причин неисправностей.
4. Интуитивно понятный сенсорный интерфейс
DHO914 оснащен 10.1-дюймовым сенсорным дисплеем с высоким разрешением (1280x800), который обеспечивает четкое и детализированное изображение. Интуитивно понятное меню и сенсорное управление делают работу с осциллографом простой и приятной.
5. Мощный функционал
Rigol DHO914 предлагает превосходный комплект функций, включая автоматические измерения, математические операции, БПФ, декодирование последовательных протоколов (I2C, SPI, RS232/UART, CAN, LIN, FlexRay), гистограмму и многое другое.
6. Опциональный встроенный генератор сигналов
Некоторые модели DHO914 оснащены встроенным генератором сигналов, что позволяет генерировать различные тестовые сигналы для проверки и отладки электронных устройств без использования внешнего генератора. Это делает осциллограф еще более универсальным инструментом.
7. Надежность и долговечность от Rigol
Rigol – это известный производитель измерительного оборудования, зарекомендовавший себя как надежный и инновационный партнер. DHO914 сделан с использованием компонентов высокого уровня качества, проходит строжайший контроль качества, а это гарантирует надежность и долговечность.
VII. Кому прибор Rigol DHO914 станет лучшим помощником
• Техникам по ремонту и обслуживанию электроники для быстрого и точного выявления неисправностей.
• Инженерам-разработчикам электроники для проектирования, отладки и тестирования сложных электронных устройств.
• Научным сотрудникам и исследователям для анализа и визуализации сигналов в разнообразных сферах науки и техники.
• Студентам и преподавателям технических вузов для проведения лабораторных работ и изучения основ электроники на продвинутом уровне.
В заключение
Приобретая DHO914, вы получаете мощный и надежный инструмент, с помощью которого Вы сможете:
• точнее анализировать сигналы;
• видеть редкие события и аномалии;
• легко освоить работу с новым прибором;
• расширить свои возможности в области измерений;
• быстрее и эффективнее отлаживать электронные схемы.
Осциллограф Rigol DHO914 купить с оперативной доставкой поможет ГК в Москве, e-mail: info@rigolcom.ru.
