DHO804

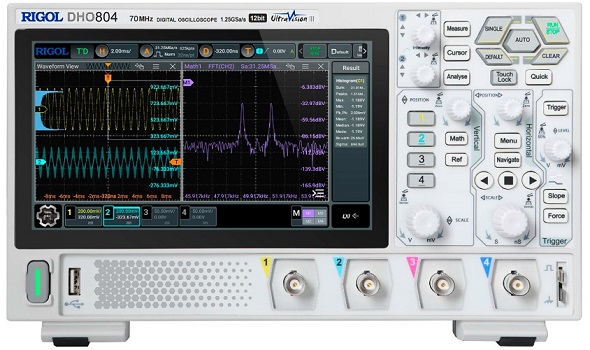

Осциллограф Rigol DHO804
1. Краткие характеристики DHO804
• Прибор 5 в 1.
• Каналов аналоговые: 4.
• Полоса Rigol DHO804: 70 МГц.
• Дисплей сенсорный, цветной, 7”.
• Длина записи составляет 25 млн. точек.
• Скорость по захвату: до 1 млн. осц/сек.
• Память для хранения max: 25 млн. точек.
• Частота дискретизации max: 1,25 Гвыб/сек.
• Весит тех. средство DHO804: 1,78 кг.
• Габаритные размеры Rigol DHO804:
- 26,5 х 16,2 х 7,7 см.
• Интерфейсы вкл.: USB Host/Device, HDMI, LAN.
• Производство: Rigol Technologies.
2. Документы на осциллограф Rigol DHO804
Описание осциллографов серии DHO800 (4 523 КБ)
Руководство пользователя осциллографов серии DHO800 (18 634 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
I. Описание (краткое) осциллографа Rigol DHO804
DHO804 – технологичная модель 4-х канального портативного типа цифрового осциллографа 70 МГц пропускной полосой из серии DHO800 производства Rigol Technologies. Прибор обладает высоким разрешением в 12 бит по вертикали, 1,25 Гвыб/сек частотой дискретизации, хорошей скоростью по захвату до 1 млн. осцилл/сек (Ultra Acquire), приличной для такого устройства памятью хранения (макс. 25 млн. точек), достаточно низкой степенью своего шума. Данные характеристики способствуют производить анализ даже слабого сигнала.
Высокотехнологичный Rigol DHO804 – это прибор, который объединил в себе сразу 5 (пять!) функционалов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор. Предусмотренный в осциллографе USB Type-C разъем делает возможным подключать его и от сетевого адаптера питания, и от внешнего. Внешнее питание (Power Bank) позволяет делать измерения DHO804 в разных условиях (полевых и пр.).
Осциллограф DHO804 позволяет измерять частотные, временные, амплитудные характеристики сигналов, что используется при обучении, исследований, проведении тестирований, в производстве, разработке, ремонте/отладке средств связи, электронных компонентов, ВЧ изделий.
II. Модельный ряд осциллографов серии DHO800
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DHO800 | ||||
Осциллограф DHO802 | 70 МГц | 2 |
- | |
Осциллограф DHO804 | 70 МГц | 4 |
- | |
Осциллограф DHO812 | 100 МГц | 2 |
- | |
Осциллограф DHO814 | 100 МГц | 4 |
- |
III. Особенности осциллографа Rigol DHO804
• Rigol DHO804
- осциллограф портативный.• Пропускная полоса канала DHO804 до 70 МГц.
• Память (внутренняя) объемом 8 ГБ.
• Низкая степень энергетического потребления.
• Все обновления производятся в онлайн режиме.
• 12 бит разрешение, низкого уровня шум прибора.
• Глубина памяти одного канала прибора: 25 Мвыб.
• Возможно дистанционное управление (Web control).
• Частота (max) дискретизации канала: 1,25 Гвыб/сек.
• Захват осциллограмм (max скорость): 1 млн.осцилл/сек.
• Интерфейсы Rigol DHO804: USB Host/Device, HDMI, LAN.
• 4 аналоговых канала на входе, 1 вход запуска внешнего.
• Запись/воспроизводство (при Ultra Acquire) до 500 тыс. осцилл.
• Дисплей сенсорный, цветной, 7-ми дюймовый (1024 х 600 пикс).
• Осциллограф способен измерять до 41 параметров автоматически.
IV. Преимущества осциллографа Rigol DHO804
• Малый уровень энергопотребления, USB (C-тип) разъем для питания.
• Оперативное нахождение аномалий за счет функции навигации/поиска.
• Представление 3-х мерное интенсивности сигнала, цвета до 256 уровней.
• Современный эргономичный дизайн осциллографа с удобным управлением.
• Произведение математических операций, пиковой поиск, анализ БПФ расширенный.
• Дисплей имеет цифровой люминофор, интенсивность - 256 уровней градаций в реальном времени.
• Для удобства пользователя при интерактивном взаимодействии применены новейшие органы управления Flex.
• 5 в 1 приборов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор.
• USB Type-C разъем для подключения к сетевому адаптеру питания, а также к внешнему (Power Bank), что позволяет делать измерения DHO804 в разных полевых условиях.
V. Другие модели осциллографов Rigol
VI. Что дает осциллограф Rigol DHO804
• Кристально четкое изображение сигналов.
• Высокую производительность и функциональность.
• Интуитивно понятный интерфейс.
• Надежность и долговечность.
• Возможность расширения функциональности (в некоторых моделях).
• Уверенность в результате.
VII. Кому Rigol DHO804 станет незаменимым помощником
• Инженерам-разработчикам6 для проектирования и отладки сложных электронных схем.
• Техникам по ремонту и обслуживанию: для быстрого и точного выявления неисправностей.
• Студентам и преподавателям: для изучения основ электроники и проведения лабораторных работ.
• Радиолюбителям: для воплощения в жизнь самых смелых проектов.
• Всем, кто увлекается электроникой и хочет видеть то, что происходит внутри схем.
VIII. Почему стоит купить осциллограф Rigol DHO804
Rigol DHO804 - это осциллограф нового поколения, созданный для того, чтобы увидеть больше, чем когда-либо прежде. Благодаря передовым технологиям DHO804 позволит с легкостью анализировать даже самые сложные формы сигналов.
1. Кристальная четкость, поражающая воображение
Технология Ultra Phosphor, используемая в DHO804, обеспечивает невероятную частоту обновления осциллограмм - до 500 000 осциллограмм в секунду! Пользователь увидит редкие события и аномалии, которые упускают другие осциллографы, что значительно ускоряет отладку и анализ сигналов.
2. Мощность, скрытая в компактном корпусе
Осциллограф DHO804 сочетает в себе высокую производительность и компактный дизайн. Он легко поместится на рабочем столе и станет незаменимым инструментом как в лаборатории, так и в полевых условиях.
3. Интуитивное управление DHO804
Забудьте о сложных меню и запутанных настройках! Большой сенсорный дисплей осциллографа DHO804 делает навигацию по меню простой и интуитивно понятной. Можно быстро освоить работу с этим прибором и сразу приступить к анализу сигналов.
4. Универсальность, которая впечатляет
DHO804 - это не просто осциллограф, это многофункциональный инструмент, который заменит несколько приборов! Он обладает широким набором функций, включая автоматические измерения, математические операции, быстрое преобразование Фурье (FFT), декодирование последовательных протоколов и встроенный генератор сигналов (в некоторых моделях).
5. Инвестиция в будущее - по доступной цене
Цифровой осциллограф DHO804 - это не просто покупка осциллографа, это инвестиция в твой профессиональный рост! Он станет надежным партнером в проектах и поможет достичь новых высот в разработке и отладке электроники. И все это по бюджетной цене!
Вывод
Цифровой осциллограф Rigol DHO804 - это прибор, который изменит представление о точности и удобстве измерений. Если купить DHO804, то откроется мир прецизионной электроники! Пришло время перейти на новый уровень! Rigol DHO804 купить с оперативной доставкой поможет ГК в Москве, e-mail: info@rigolcom.ru.
