DS70000
Осциллографы серии Rigol DS70000
Краткие характеристики DS70000
• Приборы 5 в 1.
• Каналов аналоговых: 4.
• Полосы DS70000: 3 ГГц/5 ГГц.
• Дисплей multi-touch: 15,6 дюйм.
• Разрешение вертикальное: 8 бит.
• Технология приборов: UltraVision III.
• Захват (скорость): 1 млн. осцилл/сек.
• Импеданс тех. устройств: 1 Мом/50 Ом.
• Дискретизация (max частота): 20 Гвыб/с.
• Память max: 500 Мточек (опц. 2000 Мточек).
• Размеры Rigol DS70000 габаритные:
- 43,9 х 31,0 х 49,1 см.
• Вес измерительных тех. средств: 22,5 кг.
• Интерфейсы моделей осциллографов:
- USB Host/Device, HDMI, LAN, AUX OUT, GPIB (опция).
• Производство осциллографов DS70000: Rigol Technologies.
Документы на осциллографы Rigol DS70000
Описание осциллографов серии DS70000 (21 672 КБ)
Руководство пользователя осциллографов серии DS70000 (19 884 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографов серии Rigol DS70000
DS70000 – серия моделей с 4 каналами аналоговыми высокопроизводительных современных осциллографов 3 ГГц/5 ГГц полосами, созданных по инновационной технологии 3-го поколения UltraVision III ведущими специалистами Rigol Technologies, которая способствует стабилизации характеристик по захвату (скорости) осциллограмм, частоты дискретизации, вертикального разрешения, глубины памяти. Приборы имеют удобный для эксплуатации интерфейс, поворотный дисплей 15,6 дюймов (сенсорный), обладают прекрасными характеристиками, легким для пользователя управлением, что позволяет использовать их для решения неординарных задач при испытаниях, тестировании, разного рода сложных измерениях.
Осциллографы Rigol DS70000 выделяются малым шумом, имеют в реальном времени дискретизацию частотой 20 Гвыб/сек, захват осциллограмм со скоростью от 1 млн. осцилл/сек, память в 500 Мточек (опционально 2000 Мточек), разнотипный запуск/декодирование. Устройства позволяют измерять частотные, временные, амплитудные и другие характеристики сигналов, а также проводить математические преобразования. Низкий уровень шума приборов позволяет делать анализ сигналов точнее. За счет высокой скорости по захвату осциллографы из серии DS70000 легко обнаруживают аномалии/ошибки. Хорошая память поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы.
Каждый прибор Rigol DS70000 включает в себя 5 инструментов (5 в 1): осциллограф цифровой, анализатор протоколов, анализатор спектра, вольтметр, частотомер/сумматор. Осциллографы в своем арсенале также обладают поворотным сенсорным дисплеем больших размеров (15,6”) и небольшим размером экраном для управления. За счет инновационной технологии Rigol 3-го поколения данные измерительные приборы являются лучшими в плане производительности. Применяемая технология делает возможным проводить анализ не только сигналов шин передачи (последовательной) данных, но и целостности сигнала, отладку в разных областях одновременно с проведением анализа в частотной/временной области.
Комбинированные осциллографы DS70000 нашли обширное применение своих качеств в научных/исследовательских лабораториях, промышленности, на производстве для диагностики/отладки/тестирования сложных электронных систем. Описание/руководство по эксплуатации на DS70000 цифровые осциллографы можно найти во вложенных документах выше. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии DS70000
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DS70000 | ||||

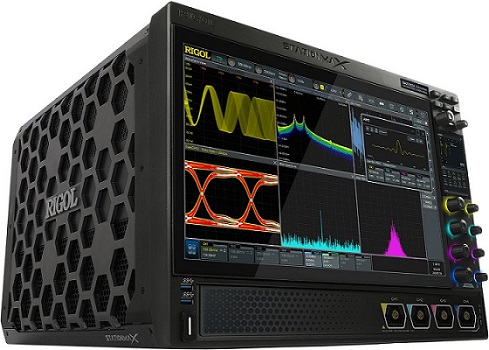

Осциллограф DS70304 | 3 ГГц | 4 |
- | Да |
Осциллограф DS70504 | 5 ГГц | 4 |
- | Да |
Особенности осциллографов Rigol DS70000
• Rigol DS70000 - приборы 5 в 1.
• Комбинированные осциллографы.
• Цифровые приборы высокого класса.
• Технология Rigol: UltraVision III.
• Количество каналов аналоговых: 4.
• Полосы DS70000 max: 3 ГГц/5 ГГц.
• Дисплей сенсорный, 15,6 дюймовый.
• Захват (скорость): 1 млн. осцилл/сек.
• Дискретизация (max частота): 20 Гвыб/с.
• Импеданс DS70000 входной: 1 Мом/50 Ом.
• Память max: 500 Мточек (опц. 2000 Мточек).
• Интерфейсы моделей осциллографов:
- USB Host/Device, HDMI, LAN, AUX OUT, GPIB (опция).
• Современный дизайн осциллографов DS70000, удобное управление.
Преимущества осциллографов Rigol DS70000
• Осциллографы Rigol DS70000 включают в себя 5 приборов (5 в 1): осциллограф цифровой, анализатор протоколов, анализатор спектра, вольтметр, частотомер/сумматор.
• Дисплеи DS70000 цифровых осциллографов, основной сенсорный, цветной, поворотный с автоматическим наклоном, диагональю 15,6 дюймов, дополнительный небольшой сенсорный, а также большой комплект кнопок и ручек, устройств управления способствуют удобному анализу сигнала.
• Интерфейс осциллографов многоканальный, функции для анализа и различные инструменты открываются в соответствующих окнах, при этом производится авто настройка масштаба. Все измерения можно увидеть на боковой панели приборов.
• Высокопроизводительные осциллографы DS70000 способны делать анализ протоколов каналов связи, есть триггер, проводят визуализацию трафика, осуществляют декодирование.
• В Rigol DS70000 в БПФ для точного разрешения применяется до 1 000 000 точек. Элементы управления в расширенном составе обеспечивают поиск необходимых в частотном диапазоне сигналов. Цветовая окраска показывает скачкообразные/переходные РЧ сигналы.
• Увеличение эффективности отладки/тестирования за счет хорошей скорости (1 млн. осцилл/сек) захвата, которая способствует оперативному определению сигналов, случайных событий, аномалий.
• Осциллографы DS70000 имеют отличную длину записи в 500 mpts (опционально 2000 mpts), которая позволяет искать при высокочастотной дискретизации в цифровых потоках сложные проблемы. Захват сигнала (1 млн. осцилл/сек) помогает увеличить число наблюдаемых случайных/нерегулярных событий.
