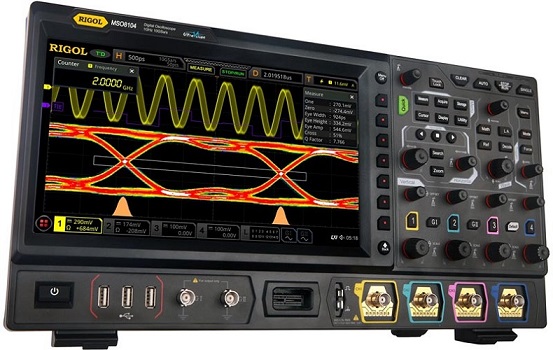

Осциллограф Rigol MSO8104
Краткие характеристики MSO8104
• Прибор MSO8104 7 в 1.
• Каналов аналоговых: 4.
• Каналов цифровых: 16 (опция).
• Полоса MSO8104: 1 ГГц.
• Дисплей сенсорный: 10,1 дюйм.
• АЦП: 8 бит (разрешение 8 бит).
• Технология прибора: UltraVision II.
• Захват (скорость): 600 тыс. осцил/с.
• Память max устройства: 500 Мточек.
• Дискретизация (max частота): 10 Гвыб/с.
• Размеры Rigol MSO8104 габаритные:
- 41,0 х 22,4 х 13,5 см.
• Вес измерительного тех. средства: 4,0 кг.
• Интерфейсы осциллографа:
- USB Host/Device, USB-GPIB, LAN, TRIG OUT, HDMI.
• Производство MSO8104: Rigol Technologies.
Документы на осциллограф Rigol MSO8104
Описание осциллографов серии MSO8000 (10 278 КБ)
Руководство пользователя осциллографов серии MSO8000 (9 535 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографа Rigol MSO8104
MSO8104 – модель с 4 каналами аналоговыми и с 16 каналами цифровыми (опционально) современного осциллографа настольного типа 1 ГГц полосой, с чипом ASIC®RIGOL, из серии Rigol MSO8000, созданного по новейшей технологии UltraVision II ведущими специалистами Rigol Technologies. Эти инновационные решения и запатентованные разработки создают высокую интеграцию функций прибора и возможность по сбору данных при измерениях до 10 Гвыб частотой дискретизации. Осциллограф имеет удобный для эксплуатации интерфейс, дисплей сенсорный (мультитач) 10,1 дюймов, обладает прекрасными характеристиками, легким управлением, что позволяет использовать его для решения неординарных задач при испытаниях, тестировании, разного рода измерениях.
Осциллограф Rigol MSO8104 позволяет измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования. Низкий уровень шума прибора позволяет делать анализ сигналов точнее. За счет высокой скорости по захвату MSO8104 легко обнаруживает аномалии. Хорошая память поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы.
Rigol MSO8104 включает в себя 7 приборов (7 в 1): осциллограф цифровой, анализатор логический, генератор AWG (опция), анализатор спектра, частотомер/счетчик, вольтметр, анализатор протоколов (опция). Осциллограф MSO8104 с цифровыми 16 каналами способен тестировать одновременно ряд сигналов аналоговых/цифровых, что способствует анализу цифровых/смешанных сигналов. Прибор нашел обширное применение своих качеств, в том числе в научных/исследовательских лабораториях, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов, а также для обучения технического персонала. На MSO8104 осциллограф описание и руководство по эксплуатации можно найти во вложенных документах выше. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии MSO8000
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия MSO8000 | ||||
Осциллограф MSO8064 | 600 МГц | 4 |
16 (опция) | Да |
Осциллограф MSO8104 | 1 ГГц | 4 |
16 (опция) | Да |
Осциллограф MSO8204 | 2 ГГц | 4 |
16 (опция) | Да |
Особенности осциллографа Rigol MSO8104
• Rigol MSO8104 - прибор 7 в 1.
• Тип: цифровой, настольный осциллограф.
• Технология Rigol: UltraVision II.
• Количество каналов аналоговых: 4.
• Количество каналов цифровых: 16 (опция).
• Полоса Rigol MSO8104 max: 1 ГГц.
• Дисплей «мультитач», 10,1 дюймовый.
• Захват (скорость): 600 тыс. осцилл/с.
• Память Rigol MSO8104: 500 Мточек.
• Дискретизация (max частота): 10 Гвыб/с.
• Имеется память оперативная прибора.
• Запуск/визуализация/декодирование трафика.
• Отличный поиск проблем в цифровых потоках.
• Анализ джиттера расширенный/глазковая диаграмма.
• Между запуском/усилением «мертвая зона» минимум.
• Интерфейсы осциллографа:
- USB Host/Device, USB-GPIB, LAN, TRIG OUT, HDMI.
• Современный эргономичный дизайн осциллографа MSO8104 с удобным управлением.
Преимущества осциллографа Rigol MSO8104
• Rigol MSO8104 – прибор 7 в 1 и включает в себя: осциллограф цифровой, анализатор логический, генератор AWG (опция), анализатор спектра, частотомер/счетчик, вольтметр, анализатор протоколов (опция).
• Дисплей сенсорный, диагональю 10,1 дюймов «мультитач», больной комплект кнопок, ручек и мышь способствуют удобному анализу сигнала.
• Опция MSO8000-JITTER дает возможность осциллографу MSO8104 проводить анализ в реальном времени джиттера/глазковой диаграммы. Это позволяет отлаживать исправлять в каналах цифровых искажения. С помощью глазковой диаграммы легко оценить качество передачи сигналов (цифровых), увидеть помехи в системе между кодами, значительно улучшить все характеристики системы.
• Обладая быстрым захватом MSO8104, прилично сокращается нужное для обнаружения визуально переходных процессов время. Поэтому подробный детализированный анализ осуществляется с высочайшей точностью.
• Модель MSO8104, а также другие модели из серии MSO8000 производят декодирование одновременно до 4 шин (последовательных), включая: SPI, LIN, RS232/UART, I2C, FlexRay, CAN, MILSTD-1553, I2S.
• Осциллограф MSO8104 имеет отличную длину записи в 500 mpts, которая позволяет искать при высокочастотной дискретизации в цифровых потоках сложные проблемы. Захват сигнала (600 тыс. осцилл/сек) помогает увеличить число наблюдаемых случайных/нерегулярных событий.
• В приборе увеличенная эффективность отладки/тестирования за счет хорошей скорости (600 000 осц/сек) захвата, которая способствует оперативному определению сигналов и случайных событий.
