MSO5000

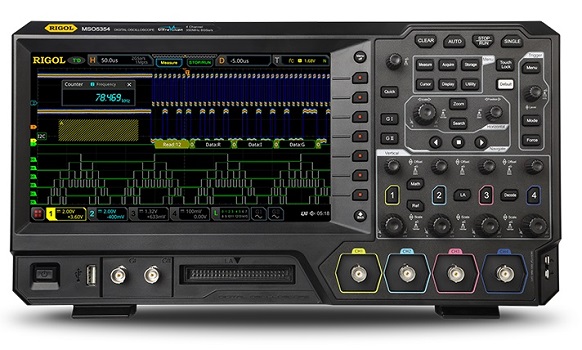

Осциллографы Rigol MSO5000
Краткие характеристики MSO5000
• Приборы 7 в 1.
• Каналов аналоговых: 2/4.
• Каналов цифровых: 16 (опция).
• Полосы MSO5000: 70/100/200/350 МГц.
• Дисплей сенсорный, цветной, 9 дюймов.
• Яркость имеет 256 степени градаций.
• Технология приборов Rigol: UltraVision II.
• Импеданс устройств (входной): 1 МОм.
• Захват (скорость): 500 тыс. осцилл/с.
• Дискретизация (max частота): 8 Гвыб/с.
• Измерения автоматические: 41 параметр.
• Запись длиной: 100 Мточек (200 М опция).
• Размеры Rigol MSO5000 габаритные:
- 36,7 х 20 х 13 см.
• Вес измерительного тех/средства: менее 3,5 кг.
• Интерфейсы осциллографов:
- USB Host/Device, USB-GPIB, LAN, TRIG OUT, HDMI.
• Производство MSO5000: Rigol Technologies.
Документы на осциллографы Rigol MSO5000
Описание осциллографов серии MSO5000 (7 528 КБ)
Руководство пользователя осциллографов серии MSO5000 (5 239 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографов серии Rigol MSO5000
MSO5000 – серия моделей с 2/4 каналами аналоговыми и опционально (закупка пробника) с 16 каналами цифровых современных осциллографов 70/100/200/350 МГц полосой и с процессором «Phoenix», созданных по инновационной технологии UltraVision II ведущими специалистами Rigol Technologies, которая способствует стабилизации характеристик по захвату сигнала и глубины памяти. Приборы имеют удобный для эксплуатации интерфейс, дисплей 9 дюймов (сенсорный), обладают прекрасными характеристиками, легким управлением, что позволяет использовать их для решения неординарных задач при испытаниях, тестировании, разного рода измерениях.
Осциллографы Rigol MSO5000 выделяются (среди других аналогов) малым шумом, имеют в реальном времени дискретизацию частотой 8 Гвыб/сек, захват осциллограмм со скоростью от 500 тыс. осцилл/сек, запись глубиной опционально 200 млн. точек, 41 параметров автоматических измерений, разнотипный запуск/декодирование. Устройства позволяют измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования. Низкий уровень шума приборов позволяет делать анализ сигналов точнее. За счет высокой скорости по захвату MSO5000 Rigol осциллографы легко обнаруживают аномалии. Хорошая память поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограмм.
Каждая модель из серии Rigol MSO5000 включает в себя 7 приборов (7 в 1): осциллограф цифровой, анализатор логический (16 каналов), генератор сигналов (2 канала), анализатор спектра, вольтметр, анализатор протоколов, частотомер (6-ти разрядный). Осциллографы MSO5000 с цифровыми 16 каналами логическими способны тестировать одновременно ряд сигналов аналоговых/цифровых, что способствует анализу цифровых/смешанных сигналов. Приборы нашли обширное применение своих качеств, в том числе в научных/исследовательских лабораториях, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов, для подготовки технического персонала. На MSO5000 Rigol осциллографы посмотреть описание и руководство по эксплуатации можно во вложенных документах выше. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии MSO5000
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия MSO5000 | ||||
Осциллограф MSO5072 | 70 МГц | 2 |
16 (опция) | Да |
Осциллограф MSO5074 | 70 МГц | 4 |
16 (опция) | Да |
Осциллограф MSO5102 | 100 МГц | 2 |
16 (опция) | Да |
Осциллограф MSO5104 | 100 МГц | 4 |
16 (опция) | Да |
Осциллограф MSO5204 | 200 МГц | 4 |
16 (опция) | Да |
Осциллограф MSO5354 | 350 МГц | 4 |
16 (опция) | Да |
Особенности осциллографов Rigol MSO5000
• Rigol MSO5000 - осциллографы цифровые.
• Настольного типа приборы 7 в 1.
• Технология устройств: UltraVision II.
• Каналов аналоговых: 2 или 4.
• Каналов цифровых: 16 (опция).
• Полосы max: 70/100/200/350 МГц.
• Дисплей сенсорный, 9-ти дюймовый.
• Импеданс MSO5000 входной: 1 МОм.
• Яркость имеет 256 степеней градаций.
• Захват (скорость): 500 тыс. осцилл/с.
• Запись длиной: 100 Мточек (опц. 200 Мточек).
• Дискретизация (max частота): 8 Гвыб/с.
• Измерения автоматические: 41 параметр.
• Интерфейсы осциллографов:
- USB Host/Device, USB-GPIB, LAN, TRIG OUT, HDMI.
• Современный эргономичный дизайн осциллографов MSO5000 с удобным управлением.
Преимущества осциллографов Rigol MSO5000
• Каждый осциллограф из серии Rigol MSO5000 – прибор 7 в 1 и включает в себя: осциллограф цифровой, анализатор логический (16 каналов), генератор сигналов (2 канала), анализатор спектра, вольтметр, анализатор протоколов, частотомер (6-ти разрядный).
• Сенсорный, диагональю 9 дюймов, экран воспринимает операции пользователя жестами, производит оптимальное оперативное взаимодействие.
• Осциллографы MSO5000 обладают «графикой Боде» функцией, отображающая интуитивно полученные в работе данные, кривую испытаний. Анализ данных, например, запас по фазе/усилению даст возможность техническим специалистам проверить стабильность системы.
• Модели MSO5000 обладают функцией записи, которая способна выборочно захватывать/сохранять необходимый сигнал для последующего анализа, максимально 450 000 кадров.
• Увеличение эффективности отладки/тестирования за счет хорошей скорости (50 тыс. wfms/s) захвата, которая способствует оперативному определению сигналов и случайных событий.
• Расширенная память приборов MSO5000 делает возможным наблюдать/измерять с большой частотной разницей сигналы между каналами. Измерение аппаратное полной памяти с точностью частоты с нарастающими фронтами (340 000).
• Осциллографы для удобного Web контроля имеют дистанционное управление. Для этого в строку браузера необходимо ввести IP адрес прибора и использовать ПО для управления.
