DHO802

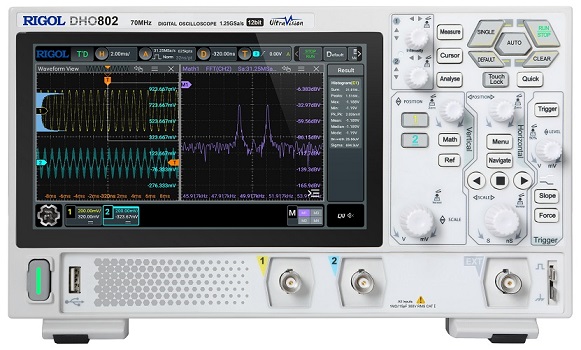

Осциллограф Rigol DHO802
1. Краткие характеристики DHO802
• Прибор 5 в 1.
• Каналов аналоговых: 2.
• Полоса Rigol DHO802: 70 МГц.
• Дисплей сенсорный, цветной, 7”.
• Длина записи составляет 25 млн. точек.
• Скорость по захвату: до 1 млн. осц/сек.
• Память для хранения max: 25 млн. точек.
• Частота дискретизации max: 1,25 Гвыб/с.
• Масса тех. средства DHO802: 1,78 кг.
• Размеры габаритные Rigol DHO802:
- 26,5 х 16,2 х 7,7 см.
• Интерфейсы вкл.: USB Host/Device, HDMI, LAN.
• Производство: Rigol Technologies.
2. Документы на осциллограф Rigol DHO802
Описание осциллографов серии DHO800 (4 523 КБ)
Руководство пользователя осциллографов серии DHO800 (18 634 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
I. Описание (краткое) осциллографа Rigol DHO802
DHO802 – технологичная модель 2-х канального портативного типа цифрового осциллографа 70 МГц пропускной полосой из серии DHO800 производства Rigol Technologies. Прибор обладает высоким разрешением в 12 бит по вертикали, 1,25 Гвыб/сек частотой дискретизации, хорошей скоростью по захвату до 1 млн. осцилл/сек (Ultra Acquire), приличной для такого устройства памятью хранения (макс. 25 млн. точек), достаточно низкой степенью своего шума. Данные характеристики способствуют производить анализ даже слабого сигнала.
Высокотехнологичный Rigol DHO802 – это прибор, который объединил в себе сразу 5 (пять!) приборов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор. Предусмотренный в осциллографе USB Type-C разъем делает возможным подключать его и от сетевого адаптера питания, и от внешнего. Внешнее питание (Power Bank) позволяет делать измерения DHO802 в разных полевых условиях.
Осциллограф DHO802 позволяет измерять частотные, временные, амплитудные характеристики сигналов, что используется при обучении, исследований, проведении тестирований, в производстве, разработке, ремонте/отладке средств связи, электронных компонентов, ВЧ изделий.
II. Модельный ряд осциллографов серии DHO800
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DHO800 | ||||
Осциллограф DHO802 | 70 МГц | 2 |
- | |
Осциллограф DHO804 | 70 МГц | 4 |
- | |
Осциллограф DHO812 | 100 МГц | 2 |
- | |
Осциллограф DHO814 | 100 МГц | 4 |
- |
III. Особенности осциллографа Rigol DHO802
• Rigol DHO802 - осциллограф портативный.
• Пропускная полоса канала DHO802 до 70 МГц.
• Память (внутренняя) объемом 8 ГБ.
• Низкая степень энергетического потребления.
• Все обновления производятся в онлайн режиме.
• 12 бит разрешение, низкого уровня шум прибора.
• Глубина памяти одного канала прибора: 25 Мвыб.
• Возможно дистанционное управление (Web control).
• Частота (max) дискретизации канала: 1,25 Гвыб/сек.
• Захват осциллограмм со скоростью до 1 млн.осцилл/с.
• Интерфейсы Rigol DHO802: USB Host/Device, HDMI, LAN.
• 2 аналоговых канала на входе, 1 вход запуска внешнего.
• Запись/воспроизводство (при Ultra Acquire) до 500 тыс. осцилл.
• Дисплей сенсорный, цветной, 7-ми дюймовый (1024 х 600 пикс).
• Осциллограф способен измерять до 41 параметров автоматически.
IV. Преимущества осциллографа Rigol DHO802
• Малый уровень энергопотребления, USB (C-тип) разъем для питания.
• Оперативное нахождение аномалий за счет функции навигации/поиска.
• Представление 3-х мерное интенсивности сигнала, цвета до 256 уровней.
• Современный эргономичный дизайн осциллографа с удобным управлением.
• Произведение математических операций, пиковой поиск, анализ БПФ расширенный.
• Дисплей имеет цифровой люминофор, интенсивность - 256 уровней градаций в реальном времени.
• Для удобства пользователя при интерактивном взаимодействии применены новейшие органы управления Flex.
• 5 в 1 приборов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор.
• USB Type-C разъем для подключения к сетевому адаптеру питания, а также к внешнему (Power Bank), что позволяет делать измерения DHO802 в разных полевых условиях.
V. Другие модели осциллографов Rigol
VI. Сравнение с Rigol DS1054Z
Несмотря на то, что Rigol DS1054Z по-прежнему является прекраным выбором, DHO802 предлагает несколько преимуществ, состоящих из нижеследующих факторов.
• Современная платформа. DHO802 построен на современной платформе, обеспечивающей лучшую производительность и возможности.
• Сенсорный дисплей. Сенсорный дисплей DHO802 значительно упрощает управление и навигацию.
• Технология Ultra Phosphor. Обеспечивает лучшее отображение сигналов.
• Дизайн: DHO802 имеет более современный и компактный дизайн.
VII. Преимущества осциллографа Rigol DHO802
Rigol DHO802 – это современный цифровой осциллограф нового поколения, который сочетает в себе высокую производительность, а также понятный интуитивно интерфейс и доступную цену. Прибор представляет собой отличный выбор как для начинающих электронщиков и студентов, так и для опытных инженеров, технических сотрудников, которые занимаются разработкой, наладкой/отладкой и ремонтом электронных устройств. Ниче приведены причины, почему стоит Rigol DHO802 купить.
1. Современная платформа и впечатляющие характеристики
Осциллограф DHO802 создан на современной платформе, которая обеспечивает высокую производительность и точность измерений.
Ключевые характеристики включают нижеследующее.
• 70 МГц полосу пропускания. Достаточна для большинства задач, связанных с отладкой аналоговых и цифровых схем.
• 2 аналоговых канала. Позволяют одновременно отслеживать и сравнивать два сигнала.
• 1.25 ГВыб/с частоту дискретизации. Обеспечивает точное отображение сигналов с высокой частотой и позволяет захватывать детали сложных сигналов.
• 25 Мточек глубину памяти. Позволяет захватывать длинные последовательности событий и анализировать их детально, что особенно важно при отладке цифровых схем и анализе переходных процессов.
• 500 000 осц/сек максимальную частоту обновления осциллограмм. Что делает возможным наблюдать аномальные редкие события, упущенные другими осциллографами.
2. Технология Ultra Phosphor
Осциллограф Rigol DHO802 использует технологию Ultra Phosphor, которая обеспечивает четкое и детализированное отображение сигналов с высокой частотой обновления. Эта технология позволяет увидеть редкие и аномальные события, которые обычно упускаются другими осциллографами, что значительно ускоряет процесс отладки.
3. Большой и яркий сенсорный дисплей
Прибор модели Rigol DHO802 оснащен большим (7 дюймов) и ярким сенсорным дисплеем, который обеспечивает удобное и интуитивно понятное управление прибором. Сенсорный интерфейс позволяет быстро настраивать параметры, просматривать сигналы и выполнять измерения.
4. Простота использования и обучения
Интерфейс DHO802 интуитивно понятен и логичен, что делает осциллограф отличным выбором даже для начинающих пользователей. Благодаря сенсорному управлению и хорошо продуманному меню, освоить работу с прибором не составит труда.
5. Встроенный генератор сигналов (в некоторых моделях)
Некоторые модели Rigol DHO802 оснащены встроенным генератором сигналов, что позволяет генерировать различные тестовые сигналы для проверки и отладки электронных схем. Это значительно упрощает процесс тестирования и экономит место на рабочем столе.
6. Широкий набор функций
Осциллограф модели DHO802 предлагает широкий набор функций, включая автоматические измерения, математические операции, быстрое преобразование Фурье (FFT), декодирование последовательных протоколов и многое другое. Это делает его универсальным инструментом для решения различных задач.
7. Компактный и портативный дизайн
Rigol DHO802 имеет компактный и легкий корпус, что делает его удобным для использования в полевых условиях, в лаборатории или на рабочем столе.
8. Доступная цена
Осциллограф DHO802 предлагает оптимальное соотношение цена/качество. Вы получаете современный и функциональный осциллограф за разумные деньги.
9. Области применения
• Обучение и хобби. Идеальный выбор для студентов, радиолюбителей и тех, кто только начинает изучать электронику.
• Ремонт и обслуживание электроники. Позволяет быстро диагностировать и устранять неисправности в электронных схемах.
• Разработка и отладка. Мощный инструмент для разработчиков электроники.
• Образование. Отличный прибор для использования в учебных лабораториях.
Вывод
Цифровой осциллограф Rigol DHO802 – это отличный выбор для тех, кто ищет современный, производительный и доступный осциллограф для широкого круга задач. DHO802 предлагает впечатляющие характеристики, широкий набор функций и понятный интуитивно интерфейс и, что делает его идеальным инструментом для профессионалов и начинающих. Если вы хотите получить осциллограф нового поколения по разумной цене, то купить Rigol DHO802 – это отличное решение! E-mail: info@rigolcom.ru.
