DHO914S

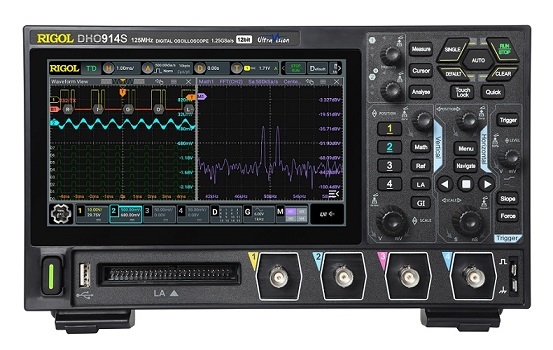

Осциллограф Rigol DHO914S
1. Краткие характеристики DHO914S
• Прибор 7 в 1.
• Каналов аналоговых: 4.
• Каналы цифр. (опция): 16.
• Полоса DHO914S: 125 МГц.
• Дисплей сенсорный, цветной, 7”.
• Запись длинною 50 млн. точек.
• Разрешение (вертикаль): 12 бит.
• Скорость по захвату: до 1 млн. осц/с.
• Память для хранения max: 50 Мбит.
• Частота дискретизации max: 1,25 Гвыб/с.
• Весит тех. средство DHO914S: 1,78 кг.
• Габаритные размеры Rigol DHO914S:
- 26,5 х 16,2 х 7,7 см.
• Интерфейсы вкл.: USB Host/Device, HDMI, LAN.
• Производство: Rigol Technologies.
2. Документы на осциллограф Rigol DHO914S
Описание осциллографов серии DHO900 (5 039 КБ)
Руководство пользователя осциллографов серии DHO900 (19 291 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
I. Описание (краткое) осциллографа Rigol DHO914S
DHO914S – инновационная модель 4-х канального портативного типа цифрового осциллографа 125 МГц пропускной полосой из серии DHO900, созданного на платформе «Centaurus» Rigol Technologies. Прибор обладает высоким разрешением в 12 бит по вертикали, 1,25 Гвыб/сек частотой дискретизации, хорошей скоростью по захвату до 1 млн. осцилл/с (Ultra Acquire), приличной памятью хранения (макс. 50 Мбит), достаточно низкой степенью своего шума. Данные характеристики способствуют производить анализ очень слабого сигнала.
Высокотехнологичный Rigol DHO914S – это прибор, который объединил в себе сразу 7 (семь) функционалов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор, анализатор логический, генератор сигналов (формы произвольной). Предусмотренный в осциллографе USB Type-C разъем делает возможным подключать его и от сетевого адаптера питания, и от внешнего. Внешнее питание (Power Bank) позволяет делать измерения DHO914S в разных условиях (полевых и прочих).
Осциллограф DHO914S позволяет измерять частотные, временные, амплитудные характеристики сигналов, что используется при обучении, исследований, проведении тестирований, в производстве, разработке, ремонте/отладке средств связи, электронных компонентов, ВЧ изделий. Полный Rigol DHO914S обзор можно увидеть в прилагаемом описании выше.
II. Модельный ряд осциллографов серии DHO900
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DHO900 | ||||
Осциллограф DHO914 | 125 МГц | 4 |
16 (опция) | |
Осциллограф DHO914S | 125 МГц | 4 |
16 (опция) | |
Осциллограф DHO924 | 250 МГц | 4 |
16 (опция) | |
Осциллограф DHO924S | 250 МГц | 4 |
16 (опция) |
III. Особенности осциллографа Rigol DHO914S
• Rigol DHO914S - осциллограф портативный.
• Каналов: 4 аналоговых.
• Каналов (опц. PLA2216): 16 цифр.
• Пропускная полоса max: 125 МГц.
• Память (внутренняя) объемом 8 ГБ.
• Низкая степень энергетического потребления.
• Все обновления производятся в онлайн режиме.
• Глубина памяти осциллографа, канал: 50 Мвыб.
• 12 бит разрешение, низкого уровня шум прибора.
• Возможно дистанционное управление (Web control).
• Частота (max) дискретизации канала: 1,25 Гвыб/сек.
• Захват осциллограмм (max скорость): 1 млн.осцилл/с.
• Интерфейсы Rigol DHO914S: USB Host/Device, HDMI, LAN.
• Дисплей сенсорный, цветной, 7-ми дюймовый (1024 х 600 пикс).
• Запись/воспроизводство (при Ultra Acquire) max: 500 тыс. осцилл.
IV. Преимущества осциллографа Rigol DHO914S
• Малый уровень энергопотребления, USB (C-тип) разъем для питания.
• Оперативное нахождение аномалий за счет функции навигации/поиска.
• Представление 3-х мерное интенсивности сигнала, цвет до 256 уровней.
• Осциллограф способен измерять до 41 параметров автоматически, отображая сразу 10.
• Произведение математических операций, пиковый поиск, анализ БПФ расширенный.
• Современный эргономичный дизайн осциллографа DHO914S с удобным управлением.
• Дисплей имеет цифровой люминофор, интенсивность - 256 уровней градаций в реальном времени.
• Для удобства пользователя при интерактивном взаимодействии применены новейшие органы управления Flex.
• 7 в 1 приборов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор, анализатор логический, генератор сигналов.
• USB Type-C разъем для подключения к сетевому адаптеру питания, а также к внешнему (Power Bank), что позволяет делать измерения DHO914S в разных полевых условиях.
V. Другие модели осциллографов Rigol
VI. Почему стоит купить DHO914S
Прибор DHO914S – цифровой осциллограф, сочетающий в себе передовые технологии, интуитивно понятный интерфейс и широчайший набор функций, что делает его идеальным выбором для самых требовательных задач. Рассмотрим пять причин купить DHO914S.
1. Непревзойденная производительность для самых сложных задач
125 МГц полоса пропускания, 4 канала и высокая частота дискретизации позволяют с легкостью анализировать широкий спектр сигналов, встречающихся в современной электронике. Независимо от сложности задачи, DHO914S всегда готов к работе.
2. Революционная технология Ultra Phosphor III
Наблюдайте за сигналами в реальном времени с частотой обновления осциллограмм до 1 100 000 осц/с! Технология Ultra Phosphor III позволит вам зафиксировать даже самые редкие и трудноуловимые глитчи, помехи и переходные процессы, которые могли бы остаться незамеченными на других осциллографах.
3. Интуитивно понятное управление
Сосредоточьтесь на анализе, а не на настройках. Широкий 10.1” дисплей (сенсор) высокого разрешения и интуитивно понятный интерфейс делают работу с Rigol DHO914S максимально комфортной и эффективной.
4. Неограниченные возможности для анализа
Осциллограф модели DHO914S имеет полный набор функций для решения любых задач. Прибор очень функционален и включает автоматические измерения, математические операции, декодирование последовательных протоколов (I2C, CAN, LIN, FlexRay, SPI, RS232/UART), быстрое преобразование Фурье (FFT), гистограмму, сегментированную память и многое другое.
5. Уникальные преимущества серии "S"
Rigol DHO914S включает серийный триггер и анализ + генератор функций + расширенный анализ мощности. В отличие от базовой модели DHO914, версия "S" предлагает расширенные возможности, которые позволяют решать еще более сложные задачи, ряд их них перечислены далее.
• Расширенный анализ мощности обеспечивает точное измерение мощности, анализ энергопотребления электронных устройств.
• Серийный триггер и анализ упрощает отладку последовательных интерфейсов и позволяет быстро находить ошибки в обмене данными.
• Встроенный генератор сигналов позволяет генерировать различные тестовые сигналы для проверки и отладки электронных устройств без использования внешнего генератора.
Rigol DHO914S купить с оперативной доставкой поможет ГК в Москве, e-mail: info@rigolcom.ru.
