DS1102E

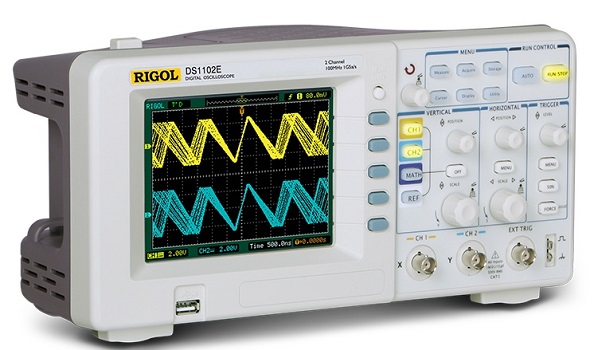

Осциллограф Rigol DS1102E
Краткие характеристики DS1102E
• Каналов аналоговых: 2.
• Полоса DS1102E: 100 МГц.
• Дисплей ЖК, цвет, 5,6”.
• Время нарастания: 3,5 нс.
• Память для хранения max: 1 Мб.
• Захват (скорость): 1 тыс. осцилл/с.
• Режимы измерений курсорных.
• Rigol DS1102E имеет функции:
- блокировка клавиатуры,
- запись/воспроизведение сигналов,
- регулирование у триггера чувствительности.
• Дискретизация: 500 Мвыб/с на 1 канал.
• Весит тех. средство DS1102E: 2,3 кг.
• Габаритные размеры Rigol DS1102E:
- 30,3 х 15,4 х 13,3 см.
• Производство: Rigol Technologies.
Документы на осциллограф Rigol DS1102E
Описание осциллографов серии DS1000E (266 КБ)
Руководство пользователя осциллографов серии DS1000E (3 942 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) осциллографа Rigol DS1102E
DS1102E – модель 2-х канального цифрового компактного осциллографа 100 МГц пропускной полосой из серии DS1000E, созданного по инновационной технологии ведущими специалистами Rigol Technologies. Прибор имеет удобный для эксплуатации интерфейс (многоязычный), обладает прекрасными характеристиками, такими, как: 1 тыс осцил/сек скоростью захвата, 1 Мб памяти с сохранением данных, высоким разрешением и др.
Осциллограф Rigol DS1102E оснащен дисплеем ЖК с диагональю 5,6 дюймов (320 х 234 пикс.), имеет ряд режимов измерений курсорных, цифровой регулируемый фильтр, регистратор. Прибор характеризуется по сравнению с аналогами более широкими функциями по запуску, по видео/задержке/фронту/длине сигнала. Устройство позволяет измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования. Низкий уровень шума прибора позволяет делать анализ сигналов точнее. Отличная глубина памяти в 1 Mpts помогает изучать общую картину по сигналам с детализацией, соблюдать частоту дискретизации на максимальном уровне без изменений в течении длинного отрезка времени.
Осциллограф DS1102E имеет функции блокировки клавиатуры, записи/воспроизведения сигналов, регулирования у триггера чувствительности. Блокировка нашла свое применение на производстве, фиксируется (пароль) в меню и срабатывает на все клавиши кроме F1 - F5 и вкл/выкл. Регулировка чувствительности триггера способна отфильтровывать на сигнале триггера шум. При нахождении аномалий функция записи/воспроизведения, встроенные в Rigol DS1102E, позволяет записывать/воспроизводить форму выходного сигнала.
Большая глубина записи делает возможным захват в течении длительных промежутков времени сигналов. Современные управляющие органы на панели устройства чувствительные и легко управляемые. DS1102E осциллограф цифровой успешно эксплуатируется для обучения будущих специалистов, исследований/отладки/тестирований электронных схем и компонентов, для демонстрации новых технологий на выставках и конференциях. На Rigol DS1102E отзывы пишут только положительные, посмотреть описание и руководство по эксплуатации можно во вложенных прилагаемых документах выше. Полный модельный ряд данной серии представлен ниже.
Модельный ряд осциллографов серии DS1000E
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DS1000E | ||||
Осциллограф DS1052E | 50 МГц | 2 |
- | |
Осциллограф DS1102E | 100 МГц | 2 |
- |
Особенности осциллографа Rigol DS1102E
• Rigol DS1102E - осциллограф цифровой.
• Тип прибора: портативный.
• Каналов: 2 аналоговых.
• Запуск DS1102E внешний.
• Полоса max пропускания: 100 МГц.
• Дисплей ЖК, цв., 5,6 дюймовый.
• Разрешение (вертикаль): 8 бит.
• Импеданс входной: 1МОм/15пФ.
• Входное напряжение max: 300В скз.
• Время нарастания составляет 3,5 нс.
• Имеется у осциллографа XY – режим.
• Развертка горизонтальная: 2нс/дел - 50с/дел.
• Частота (max) дискретизации канала: 500 Мвыб/сек.
• Связь (вход): открытый/закрытый/заземление входа.
• Коэффициент вертикального отклонения: 2мВ/дел - 10В/дел.
• Развертка осуществляется в следующих режимах: норм/авто/однократном.
• Современный эргономичный дизайн осциллографа DS1102E с удобным управлением.
