DHO924

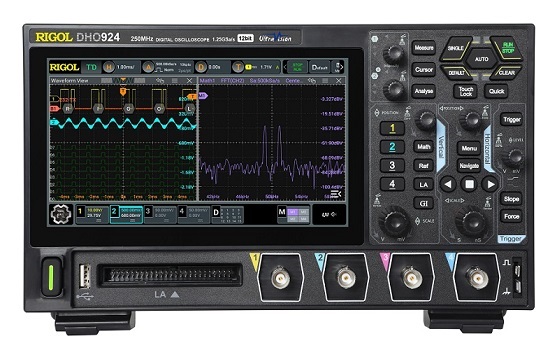

Осциллограф Rigol DHO924
1. Краткие характеристики DHO924
• Прибор 6 в 1.
• Каналов аналоговых: 4.
• Каналы цифр. (опция): 16.
• Полоса DHO924: 250 МГц.
• Дисплей сенсорный, цветной, 7”.
• Запись длинною 50 млн. точек.
• Разрешение (вертикаль): 12 бит.
• Скорость по захвату: до 1 млн. осц/с.
• Память для хранения max: 50 Мбит.
• Частота дискретизации max: 1,25 Гвыб/с.
• Весит тех. средство DHO924: 1,78 кг.
• Габаритные размеры Rigol DHO924:
- 26,5 х 16,2 х 7,7 см.
• Интерфейсы вкл.: USB Host/Device, HDMI, LAN.
• Производство: Rigol Technologies.
2. Документы на осциллограф Rigol DHO924
Описание осциллографов серии DHO900 (5 039 КБ)
Руководство пользователя осциллографов серии DHO900 (19 291 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
I. Описание (краткое) осциллографа Rigol DHO924
DHO924 – инновационная модель 4-х канального портативного типа цифрового осциллографа 250 МГц пропускной полосой из серии DHO900, созданного на платформе «Centaurus» Rigol Technologies. Прибор обладает высоким разрешением в 12 бит по вертикали, 1,25 Гвыб/сек частотой дискретизации, хорошей скоростью по захвату до 1 млн. осцилл/с (Ultra Acquire), приличной памятью хранения (макс. 50 Мбит), достаточно низкой степенью своего шума. Данные характеристики способствуют производить анализ очень слабого сигнала.
Высокотехнологичный Rigol DHO924 – это прибор, который объединил в себе сразу 6 (шесть!) функционалов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор, анализатор логический. Предусмотренный в осциллографе USB Type-C разъем делает возможным подключать его и от сетевого адаптера питания, и от внешнего. Внешнее питание (Power Bank) позволяет делать измерения DHO924 в разных условиях (полевых и прочих).
Осциллограф DHO924 позволяет измерять частотные, временные, амплитудные характеристики сигналов, что используется при обучении, исследований, проведении тестирований, в производстве, разработке, ремонте/отладке средств связи, электронных компонентов, ВЧ изделий. Полный Rigol DHO924 обзор можно увидеть в прилагаемом описании выше.
II. Модельный ряд осциллографов серии DHO900
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DHO900 | ||||
Осциллограф DHO914 | 125 МГц | 4 |
16 (опция) | |
Осциллограф DHO914S | 125 МГц | 4 |
16 (опция) | |
Осциллограф DHO924 | 250 МГц | 4 |
16 (опция) | |
Осциллограф DHO924S | 250 МГц | 4 |
16 (опция) |
III. Особенности осциллографа Rigol DHO924
• Rigol DHO924
- осциллограф портативный.• Каналов: 4 аналоговых.
• Каналов (опц. PLA2216): 16 цифр.
• Пропускная полоса max: 250 МГц.
• Память (внутренняя) объемом 8 ГБ.
• Низкая степень энергетического потребления.
• Все обновления производятся в онлайн режиме.
• Глубина памяти осциллографа, канал: 50 Мвыб.
• 12 бит разрешение, низкого уровня шум прибора.
• Возможно дистанционное управление (Web control).
• Частота (max) дискретизации канала: 1,25 Гвыб/сек.
• Захват осциллограмм (max скорость): 1 млн.осцилл/с.
• Интерфейсы Rigol DHO924: USB Host/Device, HDMI, LAN.
• Дисплей сенсорный, цветной, 7-ми дюймовый (1024 х 600 пикс).
• Запись/воспроизводство (при Ultra Acquire) max: 500 тыс. осцилл.
IV. Преимущества осциллографа Rigol DHO924
• Малый уровень энергопотребления, USB (C-тип) разъем для питания.
• Оперативное нахождение аномалий за счет функции навигации/поиска.
• Представление 3-х мерное интенсивности сигнала, цвет до 256 уровней.
• Современный эргономичный дизайн осциллографа DHO924 с удобным управлением.
• Произведение математических операций, пиковый поиск, анализ БПФ расширенный.
• Осциллограф способен измерять до 41 параметров автоматически, отображая сразу 10.
• Дисплей имеет цифровой люминофор, интенсивность - 256 уровней градаций в реальном времени.
• Для удобства пользователя при интерактивном взаимодействии применены новейшие органы управления Flex.
• 6 в 1 приборов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор, анализатор логический.
• USB Type-C разъем для подключения к сетевому адаптеру питания, а также к внешнему (Power Bank), что позволяет делать измерения DHO924 в разных полевых условиях.
V. Другие модели осциллографов Rigol
VI. Почему стоит купить Rigol DHO924
Прибор Rigol DHO924 – это 4-канальный цифровой современный осциллограф с 250 МцГц полосой, который создан для решения сложных задач в области электроники, телекоммуникаций, научных исследований и образования. Для чего нужно купить Rigol DHO924 есть пять причин.
1. Непревзойденная производительность
Осциллограф может применяться для разрешения сложных задач. 250 МГц полоса позволяет анализировать сигналы высокой частоты, что необходимо для работы с современными электронными устройствами и технологиями. Независимо от сложности задачи, DHO924 обеспечит максимальную точность и достоверность результатов.
2. Технология Ultra Phosphor III
Инновационная технология Ultra Phosphor III с частотой обновления осциллограмм до 1 100 000 осц/с позволяет увидеть даже самые редкие и трудноуловимые глитчи, помехи и переходные процессы.
3. Интуитивно понятное управление
Сосредоточьтесь на анализе, а не на настройках. Большой 10.1-дюймовый сенсорный дисплей с высоким разрешением и интуитивно понятный интерфейс делают работу с DHO924 максимально комфортной и эффективной.
4. Неограниченные возможности для анализа
Прибор обладает полным набором функций для решения любых задач. Осциллограф DHO924 оснащен широким набором функций, включая автоматические измерения, математические операции, быстрое преобразование Фурье (FFT), декодирование последовательных протоколов (I2C, SPI, RS232/UART, CAN, LIN, FlexRay), гистограмму, сегментированную память и многое другое.
5. Гибкость и масштабируемость
Широкий выбор опций и аксессуаров: DHO924 поддерживает широкий спектр опций и аксессуаров, которые позволяют расширить его функциональность и адаптировать его к вашим конкретным потребностям.
VII. Кому необходим осциллограф Rigol DHO924
• Техникам по ремонту и обслуживанию сложной электроники.
• Инженерам-разработчикам, работающих с высокоскоростными сигналами.
• Научным сотрудникам и исследователям, проводящих передовые эксперименты.
• Преподавателям и студентам технических вузов, стремящихся к совершенству в изучении электроники.
Заключение
Не упустите возможность поднять свои измерения на новый уровень! Осциллограф Rigol DHO924 купить с оперативной доставкой поможет ГК в Москве, e-mail: info@rigolcom.ru.
