DS1052E

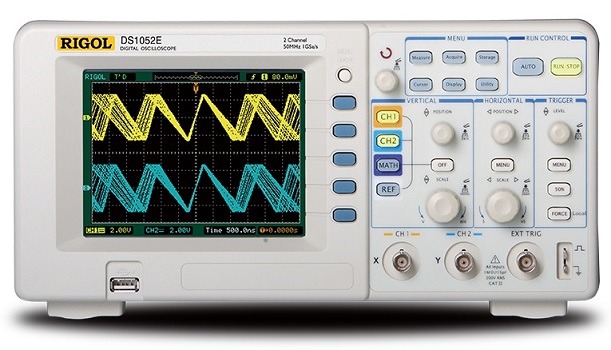

Осциллограф Rigol DS1052E

Осциллограф Rigol DS1052E


Краткие характеристики DS1052E


• Каналов аналоговых: 2.

• Полоса DS1052E: 50 МГц.

• Дисплей ЖК, цвет, 5,6”.

• Время нарастания: 3,5 нс.

• Память для хранения max: 1 Мб.

• Захват (скорость): 1 тыс. осцилл/с.

• Режимы измерений курсорных.

• Rigol DS1052E имеет функции:

- блокировка клавиатуры,

- запись/воспроизведение сигналов,

- регулирование у триггера чувствительности.

• Дискретизация: 500 Мвыб/с на 1 канал.

• Весит тех. средство DS1052E: 2,3 кг.

• Габаритные размеры Rigol DS1052E:

- 30,3 х 15,4 х 13,3 см.

• Производство: Rigol Technologies.


Документы на осциллограф Rigol DS1052E


Описание осциллографов серии DS1000E (266 КБ)

Руководство пользователя осциллографов серии DS1000E (3 942 КБ)

Цена по запросу, e-mail: info@rigolcom.ru


Описание (краткое) осциллографа Rigol DS1052E


DS1052E – модель 2-х канального цифрового компактного осциллографа 50 МГц пропускной полосой из серии DS1000E, созданного по инновационной технологии ведущими специалистами Rigol Technologies. Прибор имеет удобный для эксплуатации интерфейс (многоязычный), обладает прекрасными характеристиками, такими, как: 1 тыс осцил/сек скоростью захвата, 1 Мб памяти с сохранением данных, высоким разрешением и др.

Осциллограф Rigol DS1052E оснащен дисплеем ЖК с диагональю 5,6 дюймов (320 х 234 пикс.), имеет ряд режимов измерений курсорных, цифровой регулируемый фильтр, регистратор. Прибор характеризуется по сравнению с аналогами более широкими функциями по запуску, по видео/задержке/фронту/длине сигнала. Устройство позволяет измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования. Низкий уровень шума прибора позволяет делать анализ сигналов точнее. Отличная глубина памяти в 1 Mpts помогает изучать общую картину по сигналам с детализацией, соблюдать частоту дискретизации на максимальном уровне без изменений в течении длинного отрезка времени.

Осциллограф DS1052E имеет функции блокировки клавиатуры, записи/воспроизведения сигналов, регулирования у триггера чувствительности. Блокировка нашла свое применение на производстве, фиксируется (пароль) в меню и срабатывает на все клавиши кроме F1 - F5 и вкл/выкл. Регулировка чувствительности триггера способна отфильтровывать на сигнале триггера шум. При нахождении аномалий функция записи/воспроизведения, встроенные в Rigol DS1052E, позволяет записывать/воспроизводить форму выходного сигнала.

Большая глубина записи делает возможным захват в течении длительных промежутков времени сигналов. Современные управляющие органы на панели устройства чувствительные и легко управляемые. DS1052E осциллограф цифровой успешно эксплуатируется для обучения будущих специалистов, исследований/отладки/тестирований электронных схем и компонентов, для демонстрации новых технологий на выставках и конференциях. На Rigol DS1052E отзывы пишут только положительные, посмотреть описание и руководство по эксплуатации можно во вложенных прилагаемых документах выше. Полный модельный ряд данной серии представлен ниже.

Модельный ряд осциллографов серии DS1000E


Серия и модели
осциллографов Rigol
Полоса пропускания
осциллографа
Аналоговые каналы,
количество
Цифровые каналы,
количество
Внесено в
Госреестр СИ РФ

Серия DS1000E
Осциллограф DS1052E
50 МГц
2
-
Осциллограф DS1102E
100 МГц
2
-

Особенности осциллографа Rigol DS1052E


Rigol DS1052E - осциллограф цифровой.

• Тип прибора: портативный.

• Каналов: 2 аналоговых.

• Запуск DS1052E внешний.

• Полоса max пропускания: 50 МГц.

• Дисплей ЖК, цв., 5,6 дюймовый.

• Разрешение (вертикаль): 8 бит.

• Импеданс входной: 1МОм/15пФ.

• Входное напряжение max: 300В скз.

• Время нарастания составляет 3,5 нс.

• Имеется у осциллографа XY – режим.

• Развертка горизонтальная: 2нс/дел - 50с/дел.

• Частота (max) дискретизации канала: 500 Мвыб/сек.

• Связь (вход): открытый/закрытый/заземление входа.

• Коэффициент вертикального отклонения: 2мВ/дел - 10В/дел.

• Развертка осуществляется в следующих режимах: норм/авто/однократном.

• Современный эргономичный дизайн осциллографа DS1052E с удобным управлением.


Другие модели осциллографов Rigol


Серия и модели
осциллографов Rigol
Полоса пропускания
осциллографа
Аналоговые каналы,
количество
Цифровые каналы,
количество
Внесено в
Госреестр СИ РФ

Серия DHO800
Осциллограф DHO802
70 МГц
2
-
Осциллограф DHO804
70 МГц
4
-
Осциллограф DHO812
100 МГц
2
-
Осциллограф DHO814
100 МГц
4
-

Серия DHO900
Осциллограф DHO914
125 МГц
4
16 (опция)
Осциллограф DHO914S
125 МГц
4
16 (опция)
Осциллограф DHO924
250 МГц
4
16 (опция)
Осциллограф DHO924S
250 МГц
4
16 (опция)

Серия DHO1000
Осциллограф DHO1072
70 МГц
2
-
Осциллограф DHO1074
70 МГц
4
-
Осциллограф DHO1102
100 МГц
2
-
Осциллограф DHO1104
100 МГц
4
-
Осциллограф DHO1202
200 МГц
2
-
Осциллограф DHO1204
200 МГц
4
-

Серия DS1000Z
Осциллограф DS1054Z
50 МГц
4
Осциллограф DS1074Z Plus
70 МГц
4
16 (опция)
Да
Осциллограф DS1074Z-S Plus
70 МГц
4
16 (опция)
Да
Осциллограф DS1104Z Plus
100 МГц
4
16 (опция)
Да
Осциллограф DS1104Z-S Plus
100 МГц
4
16 (опция)
Да

Серия DS1000Z-E
Осциллограф DS1102Z-E
100 МГц
2
-
Осциллограф DS1202Z-E
200 МГц
2
-
Да

Серия MSO2000A/DS2000A
Осциллограф DS2102A
100 МГц
2
-
Да
Осциллограф MSO2102A
100 МГц
2
16
Осциллограф MSO2102A-S
100 МГц
2
16
Осциллограф DS2202A
200 МГц
2
-
Да
Осциллограф MSO2202A
200 МГц
2
16
Осциллограф MSO2202A-S
200 МГц
2
16
Осциллограф DS2302A
300 МГц
2
-
Да
Осциллограф MSO2302A
300 МГц
2
16
Осциллограф MSO2302A-S
300 МГц
2
16

Серия DHO4000
Осциллограф DHO4204
200 МГц
4
-
Осциллограф DHO4404
400 МГц
4
-
Осциллограф DHO4804
800 МГц
4
-

Серия MSO5000
Осциллограф MSO5072
70 МГц
2
16 (опция)
Да
Осциллограф MSO5074
70 МГц
4
16 (опция)
Да
Осциллограф MSO5102
100 МГц
2
16 (опция)
Да
Осциллограф MSO5104
100 МГц
4
16 (опция)
Да
Осциллограф MSO5204
200 МГц
4
16 (опция)
Да
Осциллограф MSO5354
350 МГц
4
16 (опция)
Да

Серия MSO7000/DS7000
Осциллограф DS7014
100 МГц
4
-
Да
Осциллограф DS7024
200 МГц
4
-
Да
Осциллограф DS7034
350 МГц
4
-
Да
Осциллограф DS7054
500 МГц
4
-
Да
Осциллограф MSO7014
100 МГц
4
16
Да
Осциллограф MSO7024
200 МГц
4
16
Да
Осциллограф MSO7034
350 МГц
4
16
Да
Осциллограф MSO7054
500 МГц
4
16
Да

Серия DS8000-R
Осциллограф DS8034-R
350 МГц
4
-
Да
Осциллограф DS8104-R
1 ГГц
4
-
Да
Осциллограф DS8204-R
2 ГГц
4
-
Да

Серия MSO8000
Осциллограф MSO8064
600 МГц
4
16 (опция)
Да
Осциллограф MSO8104
1 ГГц
4
16 (опция)
Да
Осциллограф MSO8204
2 ГГц
4
16 (опция)
Да

Серия MSO8000A
Осциллограф MSO8074A
750 МГц
4
16 (опция)
Осциллограф MSO8154A
1.5 ГГц
4
16 (опция)
Осциллограф MSO8204A
2 ГГц
4
16 (опция)

Серия DS70000
Осциллограф DS70304
3 ГГц
4
-
Да
Осциллограф DS70504
5 ГГц
4
-
Да

Осциллограф Rigol DS1052E купить с оперативной доставкой поможет ГК в Москве, e-mail: info@rigolcom.ru.
