DHO814

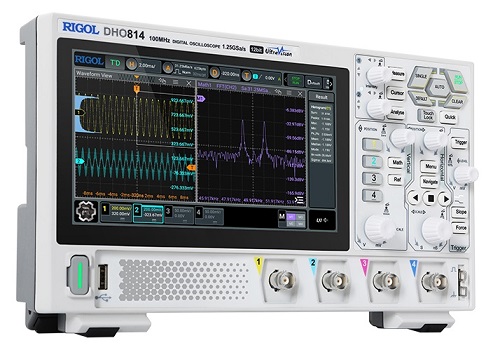

Осциллограф Rigol DHO814
1. Краткие характеристики DHO814
• Прибор 5 в 1.
• Каналов аналоговых: 4.
• Полоса DHO814: 100 МГц.
• Дисплей сенсорный, цветной, 7”.
• Длина записи составляет 25 млн. точек.
• Скорость по захвату: до 1 млн. осц/сек.
• Память для хранения max: 25 млн. точек.
• Частота дискретизации max: 1,25 Гвыб/сек.
• Весит тех. средство DHO814: 1,78 кг.
• Габаритные размеры Rigol DHO814:
- 26,5 х 16,2 х 7,7 см.
• Интерфейсы вкл.: USB Host/Device, HDMI, LAN.
• Производство: Rigol Technologies.
2. Документы на осциллограф Rigol DHO814
Описание осциллографов серии DHO800 (4 523 КБ)
Руководство пользователя осциллографов серии DHO800 (18 634 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
I. Описание (краткое) осциллографа Rigol DHO814
DHO814 – технологичная модель 4-х канального портативного типа цифрового осциллографа 100 МГц пропускной полосой из серии DHO800 производства Rigol Technologies. Прибор обладает высоким разрешением в 12 бит по вертикали, 1,25 Гвыб/сек частотой дискретизации, хорошей скоростью по захвату до 1 млн. осцилл/сек (Ultra Acquire), приличной для такого устройства памятью хранения (макс. 25 млн. точек), достаточно низкой степенью своего шума. Данные характеристики способствуют производить анализ даже слабого сигнала.
Высокотехнологичный Rigol DHO814 – это прибор, который объединил в себе сразу 5 (пять!) функционалов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор. Предусмотренный в осциллографе USB Type-C разъем делает возможным подключать его и от сетевого адаптера питания, и от внешнего. Внешнее питание (Power Bank) позволяет делать измерения DHO814 в разных условиях (полевых и пр.).
Осциллограф DHO814 позволяет измерять частотные, временные, амплитудные характеристики сигналов, что используется при обучении, исследований, проведении тестирований, в производстве, разработке, ремонте/отладке средств связи, электронных компонентов, ВЧ изделий. Полный Rigol DHO814 обзор можно увидеть в прилагаемом описании выше.
II. Модельный ряд осциллографов серии DHO800
Серия и модели осциллографов Rigol | Полоса пропускания осциллографа |
Аналоговые каналы, количество | Цифровые каналы, количество |
Внесено в Госреестр СИ РФ |
| Серия DHO800 | ||||
Осциллограф DHO802 | 70 МГц | 2 |
- | |
Осциллограф DHO804 | 70 МГц | 4 |
- | |
Осциллограф DHO812 | 100 МГц | 2 |
- | |
Осциллограф DHO814 | 100 МГц | 4 |
- |
III. Особенности осциллографа Rigol DHO814
• Rigol DHO814 - осциллограф портативный.
• Пропускная полоса канала DHO814 до 100 МГц.
• Память (внутренняя) объемом 8 ГБ.
• Низкая степень энергетического потребления.
• Все обновления производятся в онлайн режиме.
• 12 бит разрешение, низкого уровня шум прибора.
• Глубина памяти одного канала прибора: 25 Мвыб.
• Возможно дистанционное управление (Web control).
• Частота (max) дискретизации канала: 1,25 Гвыб/сек.
• Захват осциллограмм (max скорость): 1 млн.осцилл/сек.
• Интерфейсы Rigol DHO814: USB Host/Device, HDMI, LAN.
• 4 аналоговых канала на входе, 1 вход запуска внешнего.
• Запись/воспроизводство (при Ultra Acquire) до 500 тыс. осцилл.
• Дисплей сенсорный, цветной, 7-ми дюймовый (1024 х 600 пикс).
• Осциллограф способен измерять до 41 параметров автоматически.
IV. Преимущества осциллографа Rigol DHO814
• Малый уровень энергопотребления, USB (C-тип) разъем для питания.
• Оперативное нахождение аномалий за счет функции навигации/поиска.
• Представление 3-х мерное интенсивности сигнала, цвета до 256 уровней.
• Современный эргономичный дизайн осциллографа DHO814 с удобным управлением.
• Произведение математических операций, пиковой поиск, анализ БПФ расширенный.
• Дисплей имеет цифровой люминофор, интенсивность - 256 уровней градаций в реальном времени.
• Для удобства пользователя при интерактивном взаимодействии применены новейшие органы управления Flex.
• 5 в 1 приборов: осциллограф, вольтметр, анализатор спектра, анализатор протоколов, частотомер/сумматор.
• USB Type-C разъем для подключения к сетевому адаптеру питания, а также к внешнему (Power Bank), что позволяет делать измерения DHO814 в разных полевых условиях.
V. Другие модели осциллографов Rigol
VI. Для кого подходит осциллограф DHO814
Rigol DHO814 идеально подойдет для нижеследующих пользователей.
• Инженерам-электронщикам. Для проектирования, отладки и тестирования сложных электронных устройств.
• Техникам по ремонту и обслуживанию. Для быстрого и точного выявления неисправностей в электронике.
• Студентам и преподавателям технических вузов. Для проведения лабораторных работ и изучения основ электроники на продвинутом уровне.
• Радиолюбителям, которые занимаются сложными проектами. DHO814 позволит вам выйти на новый уровень в своих исследованиях и экспериментах.
VII. Почему стоит купить Rigol DHO814
DHO814 – это 125 МГц цифровой осциллограф, который претендует на звание лучшего в своем классе. Это мощный инструмент, сочетающий передовые технологии, продуманный дизайн и доступную цену. Прибор разработан, чтобы облегчить работу пользователя, повысить точность измерений и ускорить процесс отладки электронных устройств. Рассмотрим семь причин, почему советуют Rigol DHO814 купить.
1. Превосходная производительность за разумные деньги
Осциллограф DHO814 предлагает полосу пропускания 125 МГц, что позволяет исследовать широкий спектр сигналов. Высокой степени частота дискретизации делает точное отображение быстро меняющихся процессов. Эта модель значительно превосходит конкурентов в своей ценовой категории.
2. Технология Ultra Phosphor
За счет технологии Ultra Phosphor DHO814 позволяет фиксировать редкие события, глитчи и аномалии, которые могли бы остаться незамеченными на обычных осциллографах (частота обновления до 500 000 осциллограмм в секунду). Это существенно экономит время и силы при отладке сложных схем.
3. Интуитивно понятное управление
Достаточно большой 7-ми (семи) дюймовый дисплей сенсорный с разрешением 1024x600 пикселей, а это обеспечивает отличное, детализированной и четкое изображение. Понятно интуитивный интерфейс создает благоприятные условия для работы с DHO814, которая становится простой и приятной, даже для начинающих пользователей.
4. Широкого спектра набор функций
Цифровой осциллограф Rigol DHO814 предлагает полный набор функций, необходимых для профессиональной работы, включая автоматические измерения, математические операции, быстрое преобразование Фурье (FFT), декодирование последовательных протоколов (I2C, SPI, RS232/UART, CAN, LIN) и сегментированную память.
5. Четыре (4) аналоговых канала
Наличие четырех аналоговых каналов у DHO814 позволяет одновременно анализировать несколько сигналов. Эта возможность упрощает отладку сложных систем и поиск взаимосвязей между различными компонентами схемы.
6. Встроенный генератор сигналов (в некоторых моделях)
Осциллограф модели DHO814 может быть оснащен встроенным генератором сигналов, что позволяет генерировать различные тестовые сигналы для проверки и отладки электронных устройств без использования внешнего генератора. Это делает его еще более универсальным инструментом.
7. Компактность и портативность
Контрольно-измерительный прибор DHO814 имеет компактный и легкий корпус, что позволяет брать его с собой на выездные работы, в лабораторию или на рабочее место.
Вывод
Цифровой осциллограф Rigol DHO814 – это бескомпромиссное решение для тех, кто ищет высокопроизводительный, многофункциональный и надежный осциллограф по разумной цене. Данный прибор сочетает передовые новейшие технологии, интуитивно понятное управление и набор широкого спектра функций, что делает его идеальным выбором для профессионалов и требовательных энтузиастов. Для получения максимальной отдачи от своих измерений и отладок Вам необходимо прибор Rigol DHO814 купить (e-mail: info@rigolcom.ru).
