MSO8000

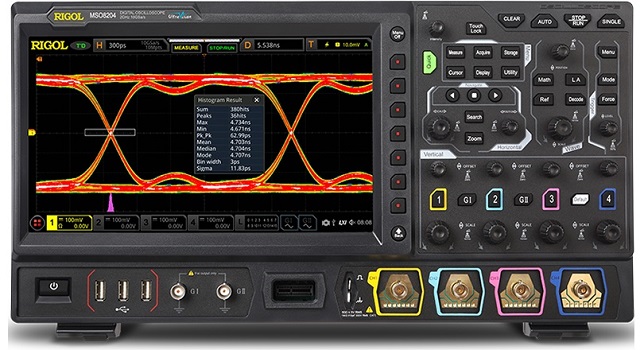

Осциллограф Rigol MSO8204

Осциллографы серии Rigol MSO8000


Краткие характеристики MSO8000


• Приборы MSO8000 7 в 1.

• Каналов аналоговых: 4.

• Каналов цифровых: 16 (опция).

• Полосы: 600 МГц/1 ГГц/2 ГГц.

• Дисплей сенсорный: 10,1 дюйм.

• АЦП: 8 бит (разрешение 8 бит).

• Технология приборов: UltraVision II.

• Захват (скорость): 600 тыс. осцил/с.

• Память max устройств: 500 Мточек.

• Дискретизация (max частота): 10 Гвыб/с.

• Размеры Rigol MSO8000 габаритные:

- 41,0 х 22,4 х 13,5 см.

• Вес измерительного тех. средства: 4,0 кг.

• Интерфейсы осциллографов:

- USB Host/Device, USB-GPIB, LAN, TRIG OUT, HDMI.

• Производство MSO8000: Rigol Technologies.


Документы на осциллографы Rigol MSO8000


Описание осциллографов серии MSO8000 (10 278 КБ)

Руководство пользователя осциллографов серии MSO8000 (9 535 КБ)

Цена по запросу, e-mail: info@rigolcom.ru


Описание (краткое) осциллографов серии Rigol MSO8000


MSO8000 – серия моделей с 4 каналами аналоговыми и с 16 каналами цифровыми (опционально) современных осциллографов настольного типа 600 МГц/1 ГГц/2 ГГц полосами, созданных по новейшей технологии UltraVision II ведущими специалистами Rigol Technologies. Эти инновационные решения и запатентованные разработки создают высокую интеграцию функций приборов и возможность по сбору данных при измерениях до 10 Гвыб частотой дискретизации. Осциллографы MSO8000 имеют удобный для эксплуатации интерфейс, дисплей сенсорный (мультитач) 10,1 дюймов, обладают прекрасными характеристиками, легким управлением, что позволяет использовать их для решения неординарных задач при испытаниях, тестировании, разного рода измерениях.

Осциллографы Rigol MSO8000 позволяют измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования. Низкий уровень шума приборов позволяет делать анализ сигналов точнее. За счет высокой скорости по захвату модели MSO8000 легко обнаруживают аномалии. Хорошая память поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы.

Серия Rigol MSO8000 включает в себя 7 приборов (7 в 1): осциллограф цифровой, анализатор логический, генератор AWG (опция), анализатор спектра, частотомер/счетчик, вольтметр, анализатор протоколов (опция). Осциллографы с цифровыми 16 каналами способны тестировать одновременно ряд сигналов аналоговых/цифровых, что способствует анализу цифровых/смешанных сигналов. Приборы нашли обширное применение своих качеств в научных/исследовательских лабораториях, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов, а также для обучения технического персонала. На осциллографы MSO8000 описание и руководство по эксплуатации можно найти во вложенных документах выше. Полный модельный ряд данной серии представлен ниже.

Модельный ряд осциллографов серии MSO8000


Серия и модели
осциллографов Rigol
Полоса пропускания
осциллографа
Аналоговые каналы,
количество
Цифровые каналы,
количество
Внесено в
Госреестр СИ РФ

Серия MSO8000
Осциллограф MSO8064
600 МГц
4
16 (опция)
Да
Осциллограф MSO8104
1 ГГц
4
16 (опция)
Да
Осциллограф MSO8204
2 ГГц
4
16 (опция)
Да

Особенности осциллографов Rigol MSO8000


Rigol MSO8000 - приборы 7 в 1.

• Тип: цифровые, настольные осциллографы.

• Технология Rigol: UltraVision II.

• Количество каналов аналоговых: 4.

• Количество каналов цифровых: 16 (опция).

• Полосы MSO8000: 600 МГц/1 ГГц/2 ГГц.

• Дисплей «мультитач», 10,1 дюймовый.

• Захват (скорость): 600 тыс. осцилл/с.

• Память Rigol MSO8000: 500 Мточек.

• Дискретизация (max частота): 10 Гвыб/с.

• У моделей имеется память оперативная.

• Запуск/визуализация/декодирование трафика.

• Отличный поиск проблем в цифровых потоках.

• Анализ джиттера расширенный/глазковая диаграмма.

• Между запуском/усилением «мертвая зона» минимум.

• Интерфейсы моделей осциллографов:

- USB Host/Device, USB-GPIB, LAN, TRIG OUT, HDMI.

• Современный эргономичный дизайн осциллографов MSO8000 с удобным управлением.


Преимущества осциллографов Rigol MSO8000


• Rigol MSO8000 – это модели приборов 7 в 1 и включают в себя: осциллограф цифровой, анализатор логический, генератор AWG (опция), анализатор спектра, частотомер/счетчик, вольтметр, анализатор протоколов (опция).

• Дисплей сенсорный, диагональю 10,1 дюймов «мультитач», больной комплект кнопок, ручек и мышь способствуют удобному анализу сигнала.

• Опция MSO8000-JITTER дает возможность осциллографам Rigol MSO8000 проводить анализ в реальном времени джиттера/глазковой диаграммы. Это позволяет отлаживать исправлять в каналах цифровых искажения. С помощью глазковой диаграммы легко оценить качество передачи сигналов (цифровых), увидеть помехи в системе между кодами, значительно улучшить все характеристики системы.

• Обладая быстрым захватом MSO8000, прилично сокращается нужное для обнаружения визуально переходных процессов время. Поэтому подробный детализированный анализ осуществляется с высочайшей точностью.

• Модели Rigol MSO8000 производят декодирование одновременно до 4 шин (последовательных), включая: SPI, LIN, RS232/UART, I2C, FlexRay, CAN, MILSTD-1553, I2S.

• Осциллографы MSO8000 имеют отличную длину записи в 500 mpts, которая позволяет искать при высокочастотной дискретизации в цифровых потоках сложные проблемы. Захват сигнала (600 тыс. осцилл/сек) помогает увеличить число наблюдаемых случайных/нерегулярных событий.

• В приборах увеличенная эффективность отладки/тестирования за счет хорошей скорости (600 000 осц/сек) захвата, которая способствует оперативному определению сигналов и случайных событий.
