DG972

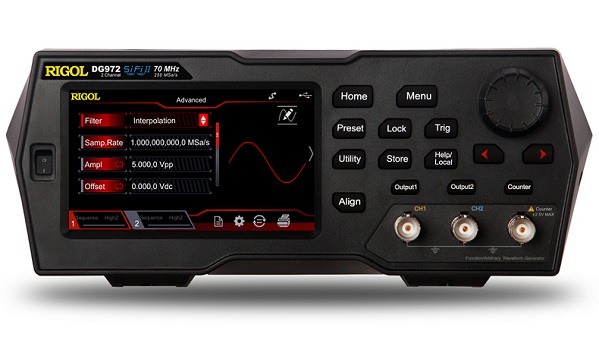

Генератор сигналов Rigol DG972
Краткие характеристики Rigol DG972
• Каналы (кол-во): 2 (два).
• Диапазон (Sin): 1 мкГц - 70 МГц.
• Запись (глубина): 16 М.
• ЦАП Rigol DG972: 16 бит.
• Дисплей: сенсорный, TFT, 4.3”.
• Технология генератора: SiFi2.
• Джиттер сигнала DG972: 200 пс.
• Разрешение (вертикаль): 16 бит.
• Частота дискретизации max: 250 Мвыб/сек.
• Вес технического устройства: 3,15 кг.
• Габаритные размеры Rigol DG972:
- 23,74 х 9,7 х 26,8 см.
• Модуляция: PM/AM/FM/ASK/PSK/FSK/PWM.
• Интерфейсы вкл.: USB Host/Device, (опция USB-GPIB).
• Производство: Rigol Technologies.
Документация на Rigol DG972
Описание генераторов сигналов серии DG900 (4 625 КБ)
Руководство пользователя генераторов серии DG900 (рус) (2 164 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генератора сигналов Rigol DG972
DG972 - многофункциональная модель 2-х канального современного портативного типа генератора 70 МГц диапазоном сигналов формы произвольной из серии DG900, выпускаемой Rigol Technologies. Максимальные частота 250 Мвыб/с дискретизации, большое многообразие форм сигналов, глубина 16 М записи, наличие качественного сенсорного дисплея (4.3”) придают генератору сигналов Rigol DG972 широкие возможности для его применения. Многофункциональный прибор представляет собой генератор: сигналов формы произвольной, импульсов, функций, гармоник, кода; а также выполняет функции частотомера и прочие.
В генераторе Rigol DG972 использована инновационная новейшая технология SiFi2 для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера (менее 200 пс) и снижение влияния дискретизации. Функция, встроенная в прибор, генератор гармоник позволяет выводить гармоники (до 8-й), заданными по амплитуде, времени, фазой. Встроенный в Rigol DG972 счетчик (240 МГц) осуществляет функцию в качестве частотомера (7 бит), которая позволяет проводить измерения рабочего цикла, периода, частоты и других параметров, а наличие разных форм сигналов, включая R-232, разнотипные последовательности, также малый шум устройства DG972 делают его незаменимым для решения сложных задач.
Модельный ряд генераторов сигналов серии DG900
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG900 | |||||
Генератор сигналов DG952 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG972 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG992 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с |
Особенности генератора сигналов Rigol DG972
• Rigol DG972 – многофункциональный прибор.
• Двухканальный, с диапазоном 70 МГц.
• Современный дисплей сенсорный, TFT.
• Высокое разрешение DG972 по вертикали.
• Инновационная технология Rigol SiFi II.
• Поддержка генератором сложных сигналов.
• Встроенный в DG972 генератор гармоник.
• Работа прибора бесшумная (без вентиляции).
• Модуляция: PM/AM/FM/ASK/PSK/FSK/PWM.
• Встроенный в Rigol DG952 частотомер 240 МГц.
• Интерфейсы вкл.: USB Host/Device, (опция USB-GPIB).
Преимущества генератора сигналов Rigol DG972
• Современный дизайн интерфейса DG972, информативный дисплей, высокое разрешение по вертикали.
• Устройство от Rigol способен комбинировать/производить сложного уровня последовательности сигналов.
• Малое значение джиттера (дрожания) сигнала. Работа генератора сигналов Rigol DG972 проводится без вентиляции, бесшумно.
• Прибор Rigol осуществляет поддержку последовательного вывода, RS232, PRBS, а также последовательных сигналов сложной формы.
• Функция, встроенная в DG972, генератор гармоник позволяет выводить гармоники (до 8-й), заданными по амплитуде, времени, фазой.
• Встроенный в техническое средство Ригол счетчик (240 МГц) осуществляет функцию в качестве частотомера (7 бит), которая позволяет проводить измерения рабочего цикла, периода, частоты и других параметров.
• В генераторе Rigol DG972 использована инновационная новейшая технология SiFi2 для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации.
Другие модели генераторов сигналов Rigol
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG800 | |||||
Генератор сигналов DG811 | 10 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG812 | 10 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG821 | 25 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG822 | 25 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG831 | 35 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG832 | 35 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
| Серия DG1000Z | |||||
Генератор сигналов DG1022Z | 25 МГц | 2 |
2 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1032Z | 30 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1062Z | 60 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
| Серия DG2000 | |||||
Генератор сигналов DG2052 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2072 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2102 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG4000 | |||||
Генератор сигналов DG4062 | 60 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4102 | 100 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4162 | 160 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4202 | 200 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
| Серия DG5000 | |||||
Генератор сигналов DG5071 | 70 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5072 | 70 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5101 | 100 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5102 | 100 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5251 | 250 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5252 | 250 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5351 | 350 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5352 | 350 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с |
Генератор сигналов DG972 Rigol купить по приемлемой цене с быстрой доставкой до заказчика осуществит ГК в городе Москва, e-mail: info@rigolcom.ru.
