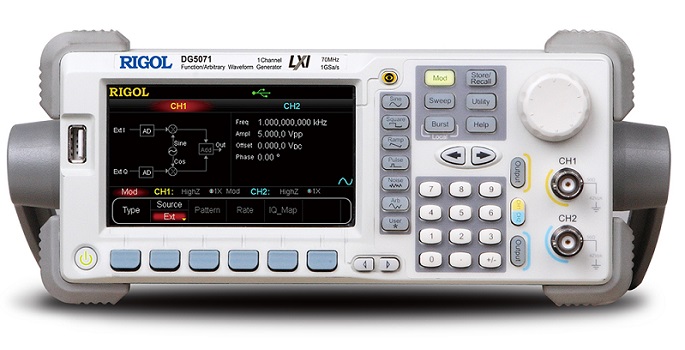

Генератор сигналов Rigol DG5071
Краткие характеристики Rigol DG5071
• Кол-во каналов: 1 (один).
• Диапазон: 1 МГц - 70 МГц.
• Дисплей, ЖК, TFT, 4.3 дюймов.
• Технология генератора: DDS.
• ЦАП Rigol DG5071: 14 бит.
• Кол-во форм сигналов прибора: 14.
• Дискретизация (частота): 1 Гвыб/сек.
• Запись (глубина): 16 М/128 М (воспр.).
• Интерфейсы Rigol DG5071:
- USB-прибор/хост, LAN (LXI), GPIB.
• Модуляция включает:
- FM/AM/ASK/PM/PSK/FSK/PWM/IQ.
• Вес технического средства: 4,3 кг.
• Габариты: 23,0 х 10,6 х 50,1 см.
• Производство DG5071: Rigol Technologies.
Документация на Rigol DG5071
Руководство по эксплуатации DG5000 (рус) (4 957 КБ)
Описание генераторов сигналов серии DG5000 (14 536 КБ)
Руководство пользователя генераторов серии DG5000 (5 535 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генератора сигналов Rigol DG5071
DG5071 - многофункциональная модель 1-го канального современного настольного типа генератора (диапазоном 70 МГц) функций/сигналов формы произвольной из серии DG5000, выпускаемой производителем Rigol Technologies. Многообразие функций, встроенные формы (14 форм) сигналов, дискретизация (1 Гвыб/с) высокой частоты, большая глубина хранения (16 М/128 М воспроизведения) записи, наличие качественного ЖК дисплея TFT (4.3” диагональю) дают прибору DG5071 отличные возможности для его разнопланового применения в науке/технике.
В генераторе Rigol DG5071 внедрена инновационная новейшая технология DDS (цифрового прямого синтеза) обеспечивает превосходную стабильность/восстановление искаженного на низком уровне сигнала. Прибор DG5071 помимо стандартных способен формировать: сигналы формы произвольной, а также I/Q модуляцию векторную. Без искажений восстанавливается каждый сигнал, обеспечивая при этом малое значение джиттера, снижая влияние дискретизации. Опционально прибор может задействовать модуль сигналов смешанных на 2 аналоговых и 16 цифровых каналов. LAN интерфейс (LXI класса C) дает возможность управлять генератором DG5071 дистанционно, что удобно при эксплуатации прибора в любой конфигурации лаборатории разного уровня сложности. Для решения различных задач предусмотрены 14 форм сигналов.
Многофункциональный прибор Rigol DG5071 является разноплановым и обладает 6-ю функциями: генератор сигналов стандартных и формы произвольной, импульсов, функций, гармоник, кода, а также источник изменения скачкообразно частоты и источник векторной модуляции IQ. В генераторе сигналов DG5071 предусмотрен удобный для пользователя интерфейс, информативный дисплей, прибор легко управляется, имеет небольшие размеры и вес.
Модельный ряд генераторов сигналов серии DG5000
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG5000 | |||||
Генератор сигналов DG5071 | 70 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5072 | 70 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5101 | 100 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5102 | 100 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5251 | 250 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5252 | 250 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5351 | 350 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5352 | 350 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с |
Особенности генератора сигналов Rigol DG5071
• Rigol DG5071 – многофункциональный прибор.
• Универсальный генератор сигналов.
• Одноканальный, диапазоном 70 МГц.
• Высокая частота дискретизация (max).
• Генератор Rigol DG5071 имеет 6 функций.
• Современный информативный дисплей TFT.
• На базе инновационной технологии DDS.
• DG5071 имеет 14 форм встроенных сигналов.
• Емкая глубина записи: 16 М/128 М (воспроизведение).
Преимущества генератора сигналов Rigol DG5071
• Современный дизайн интерфейса, удобный дисплей.
• Генератор Rigol DG5071 может выполнять 6 разных функций.
• Инновационная технология DDS (цифрового прямого синтеза).
• Высокая частота дискретизации, хорошее разрешение вертикальное.
• Функция перестройки скачкообразно частоты с минимальной перестройкой 80 нс.
• В режиме DG5071 воспроизведения частоту дискретизации возможно регулировать.
• Модуляция аналоговая/цифровая поддерживается источниками внешними и внутренними.
• Поддержка универсальным генератором DG5071 внешней/внутренней функции IQ модуляции векторной.
• Функция развертки обширной, сканирование вывода с высокой на низкую частоту и наоборот. Проводимые сканирования могут быть пошаговыми, логарифмическими, линейными.
Другие модели генераторов сигналов Rigol
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG800 | |||||
Генератор сигналов DG811 | 10 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG812 | 10 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG821 | 25 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG822 | 25 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG831 | 35 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG832 | 35 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
| Серия DG900 | |||||
Генератор сигналов DG952 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG972 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG992 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG1000Z | |||||
Генератор сигналов DG1022Z | 25 МГц | 2 |
2 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1032Z | 30 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1062Z | 60 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
| Серия DG2000 | |||||
Генератор сигналов DG2052 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2072 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2102 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG4000 | |||||
Генератор сигналов DG4062 | 60 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4102 | 100 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4162 | 160 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4202 | 200 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов Rigol DG5071 купить по приемлемой цене с быстрой доставкой до заказчика осуществит ГК в городе Москва, e-mail: info@rigolcom.ru.
