DG2072

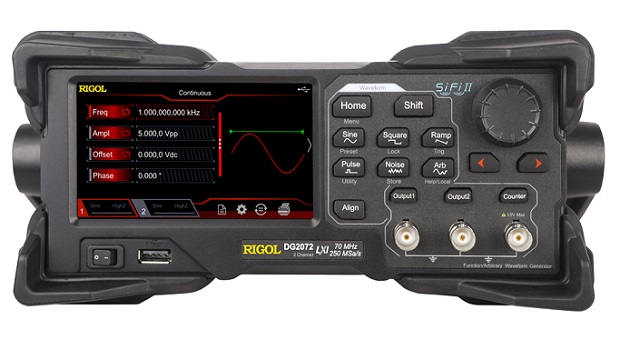

Генератор сигналов Rigol DG2072
Краткие характеристики Rigol DG2072
• Каналы (кол-во): 2 (два).
• Диапазон (Sin): 1 мкГц - 70 МГц.
• Дисплей ЖК, TFT, сенсорный, 4.3”.
• ЦАП Rigol DG2072: 16 бит.
• Число форм сигналов прибора: 160.
• Разрешение (вертикальное): 16 бит.
• Встроенный частотомер: 240 МГц.
• Запись (глубина хранения): 16 М.
• Технология генератора: SiFi 2 Rigol.
• Джиттер сигнала DG2072: 200 пс.
• Дискретизация (частота): 250 Мвыб/сек.
• Вес технического средства: 3,2 кг.
• Габариты: 26,15 х 11,2 х 31,84 см.
• Протоколы модуляции:
- PM/AM/FM/ASK/PSK/FSK/PWM.
• Интерфейсы генератора Rigol DG2072:
- USB Host/Device, LAN, (опция USB-GPIB).
• Производство: Rigol Technologies.
Документация на Rigol DG2072
Описание генераторов сигналов серии DG2000 (2 904 КБ)
Руководство пользователя генераторов серии DG2000 (2 264 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генератора сигналов Rigol DG2072
DG2072 – многофункциональная модель 2-х канального современного настольного типа генератора (с 70-ти МГц диапазоном) функций/сигналов формы произвольной из серии DG2000, выпускаемой Rigol Technologies. Большое многообразие встроенных 160 форм сигналов, в том числе для инженерии, электроники автомобильной и медицинской, математические функции, дискретизация 250 Мвыб/с частотой, глубина хранения 16 М записи, джитер сигнала 200 пс, наличие качественного сенсорного дисплея TFT (4.3” диагональю) дают прибору DG2072 отличные возможности для его разнопланового применения в науке/технике.
В генераторе Rigol DG2072 внедрена инновационная новейшая технология SiFi II Rigol для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации. Встроенные в генератор DG2072 до 160 форм сигналов, включая R-232, разнотипные модуляции, последовательности программируемые и псевдослучайные, а также малый шум прибора делают его незаменимым для решения сложных задач.
Многофункциональный прибор DG2072 представляет собой разноплановый генератор: сигналов формы произвольной, импульсов, функций, гармоник, кода; а также выполняет функции частотомера, модулятора аналогового/цифрового и прочие функции. Генератор сигналов DG2072 позволяет производить создание/комбинирование касанием пальца последовательностей сигналов сложного уровня для эмуляции/анализа отказов. Комбинирование возможно разнотипных сигналов, таких, как: 2-х тональных, шум, формы сигналов произвольной. Генератор DG2072 оснащен удобным для пользователя интерфейсом, имеет легкое управление, а также небольшие размеры и вес.
Модельный ряд генераторов сигналов серии DG2000
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG2000 | |||||
Генератор сигналов DG2052 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2072 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2102 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с |
Особенности генератора сигналов Rigol DG2072
• Rigol DG2072 – многофункциональный прибор.
• Двухканальный генератор, диапазоном 70 МГц.
• Обладает высокой max частотой дискретизации.
• Информативный современный дисплей TFT.
• DG2072 включает развертку/пакетный режим.
• Создан по инновационной технологии SiFi II.
• Большое количество форм сигналов в генераторе.
• Модуляция аналоговая/цифровая многократная.
• Rigol DG2072 имеет частотомер (7 разрядов, 240 МГц).
• Возможность отслеживания канала, суперпозиция сигнала.
• Генератор сигналов из серии DG2000 имеет встроенные функции.
Преимущества генератора сигналов Rigol DG2072
• Современный дизайн интерфейса, информативный дисплей.
• Высокое вертикальное разрешение, малое значение джиттера.
• Работа генератора сигналов DG2072 производится бесшумно.
• Функция генерирования последовательностей PRBS/RS232.
• Модуляция аналоговая/цифровая поддерживается источниками внешними и внутренними (модуляция PM/AM/FM/ASK/PSK/FSK/PWM).
• Функция, встроенная в DG2072, генератор гармоник позволяет выводить гармоники (8-я макс.), заданными по амплитуде, времени, фазой.
• Встроенный в прибор счетчик осуществляет функцию в качестве частотомера (7 бит, до 240 МГц), которая позволяет проводить измерения рабочего цикла, периода, частоты и других параметров.
• В генераторе Rigol DG2072 внедрена инновационная новейшая технология SiFi II для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации.
• Генератор сигналов DG2072 позволяет производить создание/комбинирование касанием пальца последовательностей сигналов сложного уровня для эмуляции/анализа отказов. Комбинирование возможно разнотипных сигналов, таких, как: 2-х тональных, шум, формы сигналов произвольной.
Другие модели генераторов сигналов Rigol
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG800 | |||||
Генератор сигналов DG811 | 10 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG812 | 10 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG821 | 25 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG822 | 25 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG831 | 35 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG832 | 35 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
| Серия DG900 | |||||
Генератор сигналов DG952 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG972 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG992 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG1000Z | |||||
Генератор сигналов DG1022Z | 25 МГц | 2 |
2 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1032Z | 30 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1062Z | 60 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
| Серия DG4000 | |||||
Генератор сигналов DG4062 | 60 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4102 | 100 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4162 | 160 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4202 | 200 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
| Серия DG5000 | |||||
Генератор сигналов DG5071 | 70 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5072 | 70 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5101 | 100 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5102 | 100 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5251 | 250 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5252 | 250 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5351 | 350 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5352 | 350 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с |
Генератор сигналов Rigol DG2072 купить по приемлемой цене с быстрой доставкой до заказчика осуществит ГК в городе Москва, e-mail: info@rigolcom.ru.
