DG4102

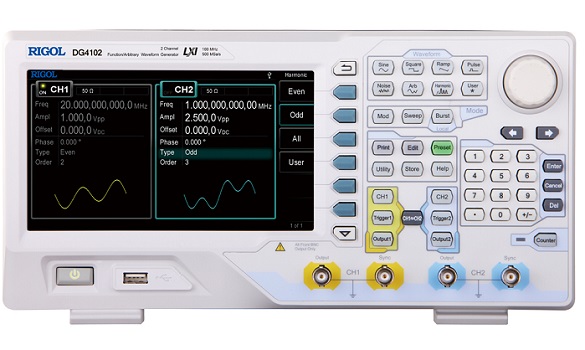

Генератор сигналов Rigol DG4102
Краткие характеристики Rigol DG4102
• Каналы (кол-во): 2 (два).
• Диапазон: 1 МГц - 100 МГц.
• Дисплей: ЖК, TFT, 7 дюймов.
• Технология генератора: DDS.
• ЦАП Rigol DG4102: 14 бит.
• Запись (глубина хранения): 16 K.
• Встроенный частотомер: 200 МГц.
• Число форм сигналов прибора: 150.
• Дискретизация (частота): 500 МГц/с.
• Интерфейсы Rigol DG4102:
- USB-прибор, USB-хост, LAN.
• Модуляция включает:
- FM/AM/ASK/PM/PSK/FSK/QPSK/
- 3FSK/OSK/BPSK4FSK/PWM.
• Вес технического средства: 3,2 кг.
• Габариты: 31,3 х 16,07 х 11,67 см.
• Производство DG4102: Rigol Technologies.
Документация на Rigol DG4102
Руководство по эксплуатации DG4000 (рус) (2 992 КБ)
Описание генераторов сигналов серии DG4000 (2 489 КБ)
Руководство пользователя генераторов серии DG4000 (2 356 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генератора сигналов Rigol DG4102
DG4102 - многофункциональная модель 2-х канального современного настольного типа генератора (100 МГц) функций/сигналов формы произвольной из серии DG4000, выпускаемой производителем Rigol Technologies. Многообразие функций, большое число встроенных (150) форм сигналов, дискретизация (500 Мвыб/с) высокой частоты, глубина хранения (16 K) записи, наличие качественного большого сенсорного дисплея TFT (7” диагональю) дают прибору DG4102 отличные возможности для его разнопланового применения в науке/технике.
В генераторе Rigol DG4102 внедрена инновационная новейшая технология DDS (цифрового прямого синтеза). Прибор способен формировать сигналы формы произвольной, без искажений восстанавливать каждый сигнал, обеспечивая при этом малое значение джиттера, снижая влияние дискретизации. Встроенные в DG4102 универсальный генератор сигналов до 150 форм сигналов, включая разнотипные модуляции, последовательности, а также малый шум прибора делают его незаменимым для решения сложных задач.
Многофункциональный прибор DG4102 является разноплановым, это и генератор сигналов формы произвольной, импульсов, функций, гармоник, кода, а также частотомер, модулятор аналогового/цифрового. Генератор сигналов DG4102 оснащен двумя каналами с идентичными функциями, имеет между каналами регулировку фазы. В приборе предусмотрен удобный для пользователя интерфейс, информативный дисплей, имеет легкое управление, а также небольшие размеры и вес.
Модельный ряд генераторов сигналов серии DG4000
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG4000 | |||||
Генератор сигналов DG4062 | 60 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4102 | 100 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4162 | 160 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4202 | 200 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Особенности генератора сигналов Rigol DG4102
• Rigol DG4102 – многофункциональный прибор.
• Генератор двухканальный, 100 МГц.
• Высокая max частота дискретизации.
• Информативный, большой дисплей TFT.
• На базе инновационной технологии DDS.
• Большое количество форм сигналов генератора.
• Генератор Rigol DG4102 имеет встроенные функции.
• Функции частотомера/гармоники (до гармоники 16-й).
• Функции генерирования пакетно-монопольного режима/шума.
• DG4102 имеет аналоговые/цифровые обширные функции модуляции.
Преимущества генератора сигналов Rigol DG4102
• Современный дизайн интерфейса, удобный дисплей DG4102.
• Модуляция аналоговая/цифровая поддерживается источниками внешними и внутренними.
• В генераторе Rigol DG4102 внедрена инновационная новейшая технология DDS (цифрового прямого синтеза).
• Генератор Ригол позволяет производить создание/комбинирование последовательностей сигналов сложного уровня.
• Функция генератора гармоник позволяет выводить гармоники (16-я макс.), заданными по амплитуде, времени, фазой.
• Встроенный в устройство DG4102 счетчик осуществляет функцию в качестве частотомера (7 бит, до 200 МГц), которая позволяет проводить измерения рабочего цикла, периода, частоты и других параметров.
Другие модели генераторов сигналов Rigol
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG800 | |||||
Генератор сигналов DG811 | 10 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG812 | 10 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG821 | 25 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG822 | 25 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG831 | 35 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG832 | 35 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
| Серия DG900 | |||||
Генератор сигналов DG952 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG972 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG992 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG1000Z | |||||
Генератор сигналов DG1022Z | 25 МГц | 2 |
2 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1032Z | 30 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1062Z | 60 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
| Серия DG2000 | |||||
Генератор сигналов DG2052 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2072 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2102 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG5000 | |||||
Генератор сигналов DG5071 | 70 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5072 | 70 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5101 | 100 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5102 | 100 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5251 | 250 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5252 | 250 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5351 | 350 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5352 | 350 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с |
Генератор сигналов Rigol DG4102 купить по приемлемой цене с быстрой доставкой до заказчика осуществит ГК в городе Москва, e-mail: info@rigolcom.ru.
