DG832

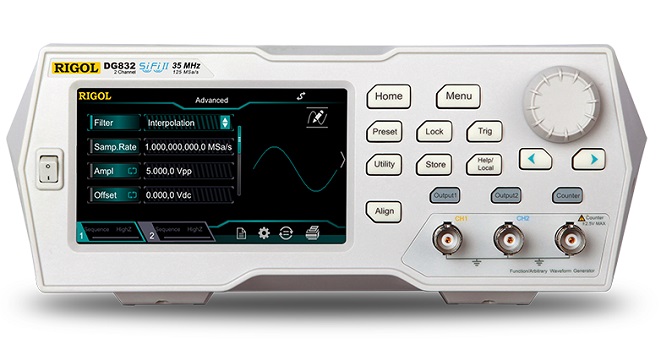

Генератор сигналов Rigol DG832
Краткие характеристики Rigol DG832
• Каналы (кол-во): 2.
• Диапазон (Sin): 1 мкГц - 35 МГц.
• Формы сигналов прибора: 160.
• ЦАП модели Rigol DG832: 16 бит.
• Дисплей: сенсорный, TFT, 4.3”.
• Запись (глубина): 2 М (опция 8 М).
• Технология генератора: SiFi2.
• Джиттер сигнала DG832: 200 пс.
• Частота дискретизации max: 125 Мвыб/сек.
• Вес технического средства: 1,75 кг.
• Габаритные размеры Rigol DG832:
- 23,8 х 9,7 х 26,8 см.
• Модуляция: PM/AM/FM/ASK/PSK/FSK/PWM.
• Интерфейсы вкл.: USB Host/Device, (опция USB-GPIB).
• Производство: Rigol Technologies.
Документация на Rigol DG832
Руководство по эксплуатации DG800 (рус) (2 726 КБ)
Описание генераторов сигналов серии DG800 (4 134 КБ)
Руководство пользователя генераторов серии DG800 (2 233 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генератора сигналов Rigol DG832
DG832 - многофункциональная модель 2-х канального настольного типа генератора 35 МГц диапазоном сигналов формы произвольной из серии DG800, выпускаемой Rigol Technologies. Максимальные частота 125 Мвыб/с дискретизации и диапазон 35 МГц частоты выходной, большое многообразие встроенных 160 форм сигналов, глубина 2 М записи (8 М опционально), наличие качественного сенсорного дисплея (4.3”) придают генератору сигналов Rigol DG832 широкие возможности для его применения. Многофункциональный прибор представляет собой генератор: сигналов формы произвольной, импульсов, функций, гармоник, кода; а также выполняет функции частотомера, аналогового/цифрового модулятора и прочие.
В генераторе Rigol DG832 использована инновационная новейшая технология SiFi2 для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации. Встроенные в прибор DG832 до 160 форм сигналов, включая R-232, разнотипные модуляции, последовательности программируемые и псевдослучайные, а также малый шум прибора делают его незаменимым для решения сложных задач.
Модельный ряд генераторов сигналов серии DG800
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG800 | |||||
Генератор сигналов DG811 | 10 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG812 | 10 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG821 | 25 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG822 | 25 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG831 | 35 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG832 | 35 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с |
Особенности генератора сигналов Rigol DG832
• Rigol DG832 – многофункциональный прибор.
• Тип технического устройства: настольный.
• Генератор 2-х канальный, 35 МГц диапазоном.
• Информационный современный дисплей, 4.3”.
• Разрешение по вертикали DG832: 16 бит.
• Использованная Rigol технология: SiFi II.
• Генератор сигналов осуществляет поддержку:
- последовательного вывода, RS232, PRBS;
- последовательных сигналов сложной формы.
• Встроенный в прибор генератор гармоник.
• Встроенный в Rigol DG832 счетчик 200 МГц.
• Отсутствует вентиляция, работает бесшумно.
• Модуляция: PM/AM/FM/ASK/PSK/FSK/PWM.
• Интерфейсы вкл.: USB Host/Device, (опция USB-GPIB).
Преимущества генератора сигналов Rigol DG832
• Сенсорный информативный дисплей генератора Rigol DG832, отличное разрешение.
• Способность комбинировать/производить сложного уровня последовательности сигналов. Современный дизайн интерфейса для пользователя.
• Небольшое значение джиттера (дрожания) сигнала устройства. Работа генератора сигналов DG832 проводится бесшумно (без вентиляции).
• Поддержка предусматривается для последовательного вывода, RS232, PRBS, а также последовательных сигналов сложной формы.
• Функция, встроенная в DG832, генератор гармоник позволяет выводить гармоники (до 8-й), заданными по амплитуде, времени, фазой.
• Встроенный в прибор счетчик (200 МГц) работает в качестве частотомера (7 бит), который позволяет проводить измерения рабочего цикла, периода, частоты и других параметров.
• В генераторе Rigol DG832 использована инновационная новейшая технология SiFi2 для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации.
Другие модели генераторов сигналов Rigol
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG900 | |||||
Генератор сигналов DG952 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG972 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG992 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG1000Z | |||||
Генератор сигналов DG1022Z | 25 МГц | 2 |
2 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1032Z | 30 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1062Z | 60 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
| Серия DG2000 | |||||
Генератор сигналов DG2052 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2072 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2102 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG4000 | |||||
Генератор сигналов DG4062 | 60 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4102 | 100 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4162 | 160 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4202 | 200 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
| Серия DG5000 | |||||
Генератор сигналов DG5071 | 70 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5072 | 70 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5101 | 100 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5102 | 100 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5251 | 250 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5252 | 250 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5351 | 350 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5352 | 350 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с |
Генератор сигналов DG832 Rigol купить по приемлемой цене с быстрой доставкой до заказчика осуществит ГК в городе Москва, e-mail: info@rigolcom.ru.
