DG811

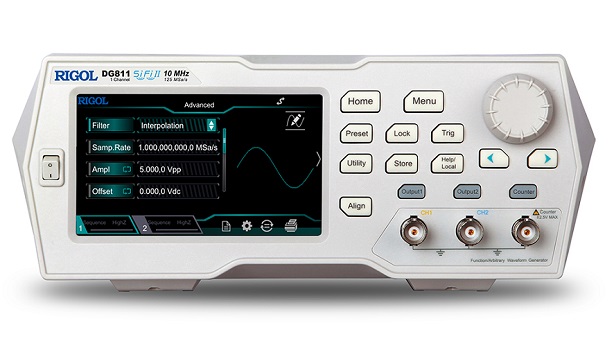

Генератор сигналов Rigol DG811
Краткие характеристики Rigol DG811
• Каналы (кол-во): 1 (2 - опция).
• Диапазон (Sin): 1 мкГц - 10 МГц.
• Формы сигналов прибора: 160.
• ЦАП модели Rigol DG811: 16 бит.
• Дисплей: сенсорный, TFT, 4.3”.
• Запись (глубина): 2 М (опция 8 М).
• Технология генератора: SiFi2.
• Джиттер сигнала DG811: 200 пс.
• Частота дискретизации max: 125 Мвыб/сек.
• Вес технического средства: 1,75 кг.
• Габаритные размеры Rigol DG811:
- 23,8 х 9,7 х 26,8 см.
• Модуляция: PM/AM/FM/ASK/PSK/FSK/PWM.
• Интерфейсы вкл.: USB Host/Device, (опция USB-GPIB).
• Производство: Rigol Technologies.
Документация на Rigol DG811
Руководство по эксплуатации DG800 (рус) (2 726 КБ)
Описание генераторов сигналов серии DG800 (4 134 КБ)
Руководство пользователя генераторов серии DG800 (2 233 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генератора сигналов Rigol DG811
DG811 - многофункциональная модель 1 канального (опционально 2-х канального) современного настольного типа генератора 10 МГц диапазоном сигналов формы произвольной из серии DG800, выпускаемой Rigol Technologies. Максимальные частота 125 Мвыб/с дискретизации и диапазон 10 МГц частоты выходной, большое многообразие встроенных 160 форм сигналов, глубина 2 М записи (8 М опционально), наличие качественного сенсорного дисплея (4.3”) придают генератору сигналов Rigol DG811 широкие возможности для его применения. Многофункциональный прибор представляет собой генератор: сигналов формы произвольной, импульсов, функций, гармоник, кода; а также выполняет функции частотомера, аналогового/цифрового модулятора и прочие.
В генераторе Rigol DG811 использована инновационная новейшая технология SiFi2 для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации. Встроенные в прибор DG811 до 160 форм сигналов, включая R-232, разнотипные модуляции, последовательности программируемые и псевдослучайные, а также малый шум прибора делают его незаменимым для решения сложных задач.
Модельный ряд генераторов сигналов серии DG800
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG800 | |||||
Генератор сигналов DG811 | 10 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG812 | 10 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG821 | 25 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG822 | 25 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG831 | 35 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG832 | 35 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с |
Особенности генератора сигналов Rigol DG811
• Rigol DG811 – многофункциональный прибор.
• Тип технического устройства: настольный.
• Генератор одноканальный, с частотой до 10 МГц.
• Информационный современный дисплей, 4.3”.
• Разрешение по вертикали DG811: 16 бит.
• Использованная Rigol технология: SiFi II.
• Генератор сигналов осуществляет поддержку:
- последовательного вывода, RS232, PRBS;
- последовательных сигналов сложной формы.
• Встроенный в прибор генератор гармоник.
• Встроенный в Rigol DG811 счетчик 200 МГц.
• Отсутствует вентиляция, работает бесшумно.
• Модуляция: PM/AM/FM/ASK/PSK/FSK/PWM.
• Интерфейсы вкл.: USB Host/Device, (опция USB-GPIB).
Преимущества генератора сигналов Rigol DG811
• Современный дизайн интерфейса DG811 для пользователя. Качественный сенсорный информативный дисплей.
• Отличное разрешение генератора Rigol DG811. Малое значение джиттера (дрожания) сигнала устройства.
• Осуществляется поддержка последовательного вывода, RS232, PRBS, а также последовательных сигналов сложной формы.
• Функция, встроенная в DG811, генератор гармоник позволяет выводить гармоники (до 8-й), заданными по амплитуде, времени, фазой.
• Работа генератора сигналов DG811 проводится без вентиляции, бесшумно. Способность комбинировать/производить сложного уровня последовательности сигналов.
• Встроенный в прибор счетчик (200 МГц) работает в качестве частотомера (7 бит), который позволяет проводить измерения рабочего цикла, периода, частоты и других параметров.
• В генераторе Rigol DG811 использована инновационная новейшая технология SiFi2 для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации.
Другие модели генераторов сигналов Rigol
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG900 | |||||
Генератор сигналов DG952 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG972 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG992 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG1000Z | |||||
Генератор сигналов DG1022Z | 25 МГц | 2 |
2 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1032Z | 30 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1062Z | 60 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
| Серия DG2000 | |||||
Генератор сигналов DG2052 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2072 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2102 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG4000 | |||||
Генератор сигналов DG4062 | 60 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4102 | 100 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4162 | 160 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4202 | 200 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
| Серия DG5000 | |||||
Генератор сигналов DG5071 | 70 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5072 | 70 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5101 | 100 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5102 | 100 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5251 | 250 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5252 | 250 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5351 | 350 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5352 | 350 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с |
Генератор сигналов DG811 Rigol купить по приемлемой цене с быстрой доставкой до заказчика осуществит ГК в городе Москва, e-mail: info@rigolcom.ru.
