DG1062Z

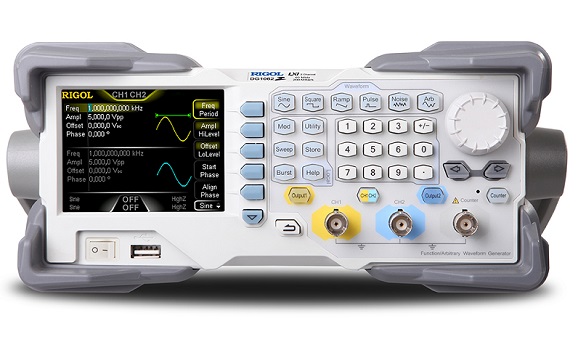

Генератор сигналов Rigol DG1062Z
Краткие характеристики Rigol DG1062Z
• Каналы (кол-во): 2 (два).
• Диапазон (Sin): 1 мкГц - 60 МГц.
• Дисплей ЖК, TFT, цветной, 3.5”.
• ЦАП Rigol DG1062Z: 14 бит.
• Число форм сигналов max: 160.
• Запись (глубина): 2 М (опция 16 М).
• Технология генератора: SiFi RIGOL.
• Джиттер сигнала DG1062Z: 200 пс.
• Частота дискретизации: 200 Мвыб/сек.
• Частотомер (7 бит), генератор гармоник.
• Вес технического средства: 3,2 кг.
• Габариты генератора Rigol DG1062Z:
- 26,15 х 11,2 х 31,84 см.
• Модуляция: PM/AM/FM/ASK/PSK/FSK/PWM.
• Интерфейсы вкл.: USB Host/Device, LAN.
• Производство: Rigol Technologies.
Документация на Rigol DG1062Z
Руководство по эксплуатации DG1000Z (рус) (5 427 КБ)
Описание генераторов сигналов серии DG1000Z (3 089 КБ)
Руководство пользователя генераторов серии DG1000Z (1 095 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генератора сигналов Rigol DG1062Z
DG1062Z - многофункциональная модель 2-х канального современного настольного типа генератора 60 МГц диапазоном сигналов формы произвольной из серии DG1000Z, выпускаемой Rigol Technologies. Большое многообразие встроенных 160 форм сигналов, частота 200 Мвыб/с дискретизации, глубина 8 М записи (16 М опционально), джитер сигнала 200 пс, наличие качественного сенсорного дисплея (3.5”) придают Rigol DG1062Z широкие возможности для его широкого применения.
В генераторе Rigol DG1062Z внедрена инновационная новейшая технология SiFi Rigol для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации. Встроенные в генератор DG1062Z до 160 форм сигналов, включая R-232, разнотипные модуляции, последовательности программируемые и псевдослучайные, а также малый шум прибора делают его незаменимым для решения сложных задач. Многофункциональный прибор DG1062Z представляет собой генератор: сигналов формы произвольной, импульсов, функций, гармоник, кода; а также выполняет функции частотомера, модулятора аналогового/цифрового и прочие функции. Прибором можно также управлять дистанционно.
Модельный ряд генераторов сигналов серии DG1000Z
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG1000Z | |||||
Генератор сигналов DG1022Z | 25 МГц | 2 |
2 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1032Z | 30 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1062Z | 60 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Особенности генератора сигналов Rigol DG1062Z
• Rigol DG1062Z – многофункциональный прибор.
• Генератор двухканальный, диапазоном 60 МГц.
• Информативный современный дисплей DG1062Z, цветной.
• Отличное разрешение по вертикали в 14 бит.
• Генератор Ригол создан по технологии SiFi.
• Большое многообразие форм сигналов ПФ.
• Функции вкл. развертку/пакетный режим.
• Есть генератор гармоник (до 8-й гармоники).
• Встроенный в Rigol DG1062Z частотомер (7 бит).
• Отслеживание канала, суперпозиция сигнала.
• Модуляция аналоговая/цифровая многократная.
• Дистанционное управление: ПО оригинал, SCPI, LabView.
Преимущества генератора сигналов Rigol DG1062Z
• Современный дизайн интерфейса генератора Rigol DG1062Z.
• Качественный TFT дисплей, хорошее вертикальное разрешение.
• Работа генератора сигналов DG1062Z производится бесшумно.
• Модуляция аналоговая/цифровая поддерживается источниками внешними и внутренними (модуляция PM/AM/FM/ASK/PSK/FSK/PWM).
• Развертка/пакетный режим способствует сканированию (пошаговое, линейное, логарифмическое) от высокой к низкой частоты или наоборот.
• Функция, встроенная в DG1062Z, генератор гармоник позволяет выводить гармоники (до 8-й), заданными по амплитуде, времени, фазой.
• Встроенный в прибор счетчик осуществляет функцию в качестве частотомера (7 бит), которая позволяет проводить измерения рабочего цикла, периода, частоты и других параметров.
• В генераторе Rigol DG1062Z использована инновационная новейшая технология SiFi для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации.
Другие модели генераторов сигналов Rigol
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG800 | |||||
Генератор сигналов DG811 | 10 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG812 | 10 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG821 | 25 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG822 | 25 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG831 | 35 МГц | 1 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
Генератор сигналов DG832 | 35 МГц | 2 |
2 (8 - опция) млн. точек | 125 Мвыб/с | |
| Серия DG900 | |||||
Генератор сигналов DG952 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG972 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG992 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG2000 | |||||
Генератор сигналов DG2052 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2072 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2102 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
| Серия DG4000 | |||||
Генератор сигналов DG4062 | 60 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4102 | 100 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4162 | 160 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
Генератор сигналов DG4202 | 200 МГц | 2 |
16 тыс. точек | 500 Мвыб/с | Да |
| Серия DG5000 | |||||
Генератор сигналов DG5071 | 70 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5072 | 70 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5101 | 100 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5102 | 100 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5251 | 250 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5252 | 250 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5351 | 350 МГц | 1 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с | |
Генератор сигналов DG5352 | 350 МГц | 2 |
16 млн. точек/128 млн. точек (воспроизведение) | 1 Гвыб/с |
Генератор сигналов Rigol DG1062Z купить по приемлемой цене с быстрой доставкой до заказчика осуществит ГК в городе Москва, e-mail: info@rigolcom.ru.
