DG2052

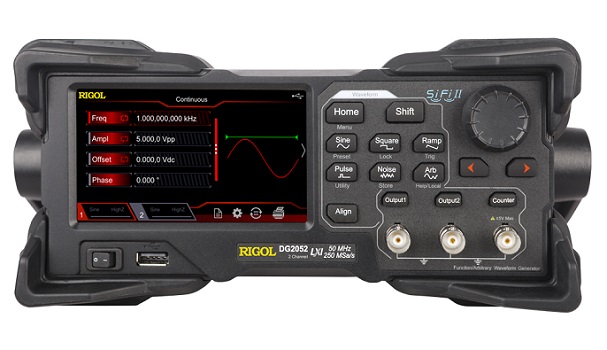

Генератор сигналов Rigol DG2052
Краткие характеристики Rigol DG2052
• Каналы (кол-во): 2 (два).
• Диапазон (Sin): 1 мкГц - 50 МГц.
• Дисплей ЖК, TFT, сенсорный, 4.3”.
• ЦАП Rigol DG2052: 16 бит.
• Число форм сигналов прибора: 160.
• Разрешение (вертикальное): 16 бит.
• Встроенный частотомер: 240 МГц.
• Запись (глубина хранения): 16 М.
• Технология генератора: SiFi 2 Rigol.
• Джиттер сигнала DG2052: 200 пс.
• Дискретизация (частота): 250 Мвыб/сек.
• Вес технического средства: 3,2 кг.
• Габариты: 26,15 х 11,2 х 31,84 см.
• Протоколы модуляции:
- PM/AM/FM/ASK/PSK/FSK/PWM.
• Интерфейсы генератора Rigol DG2052:
- USB Host/Device, LAN, (опция USB-GPIB).
• Производство: Rigol Technologies.
Документация на Rigol DG2052
Описание генераторов сигналов серии DG2000 (2 904 КБ)
Руководство пользователя генераторов серии DG2000 (2 264 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генератора сигналов Rigol DG2052
DG2052 - многофункциональная модель 2-х канального современного настольного типа генератора (50-ти МГц диапазон) функций/сигналов формы произвольной из серии DG2000, выпускаемой Rigol Technologies. Большое многообразие встроенных 160 форм сигналов, в том числе для инженерии, электроники автомобильной и медицинской, математические функции, дискретизация 250 Мвыб/с частотой, глубина хранения 16 М записи, джитер сигнала 200 пс, наличие качественного сенсорного дисплея TFT (4.3” диагональю) дают прибору DG2052 отличные возможности для его разнопланового применения в науке/технике.
В генераторе Rigol DG2052 внедрена инновационная новейшая технология SiFi II Rigol для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации. Встроенные в генератор DG2052 до 160 форм сигналов, включая R-232, разнотипные модуляции, последовательности программируемые и псевдослучайные, а также малый шум прибора делают его незаменимым для решения сложных задач.
Многофункциональный прибор DG2052 представляет собой разноплановый генератор: сигналов формы произвольной, импульсов, функций, гармоник, кода; а также выполняет функции частотомера, модулятора аналогового/цифрового и прочие функции. Генератор сигналов DG2052 позволяет производить создание/комбинирование касанием пальца последовательностей сигналов сложного уровня для эмуляции/анализа отказов. Комбинирование возможно разнотипных сигналов, таких, как: 2-х тональных, шум, формы сигналов произвольной. Генератор DG2052 оснащен удобным для пользователя интерфейсом, имеет легкое управление, а также небольшие размеры и вес.
Модельный ряд генераторов сигналов серии DG2000
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG2000 | |||||
Генератор сигналов DG2052 | 50 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2072 | 70 МГц | 2 |
16 млн. точек | 250 Мвыб/с | |
Генератор сигналов DG2102 | 100 МГц | 2 |
16 млн. точек | 250 Мвыб/с |
Особенности генератора сигналов Rigol DG2052
• Rigol DG2052 – многофункциональный прибор.
• Двухканальный генератор, диапазоном 50 МГц.
• Обладает высокой max частотой дискретизации.
• Информативный современный дисплей TFT.
• DG2052 включает развертку/пакетный режим.
• Создан по инновационной технологии SiFi II.
• Большое количество форм сигналов в генераторе.
• Модуляция аналоговая/цифровая многократная.
• Rigol DG2052 имеет частотомер (7 разрядов, 240 МГц).
• Возможность отслеживания канала, суперпозиция сигнала.
• Генератор сигналов из серии DG2000 имеет встроенные функции.
Преимущества генератора сигналов Rigol DG2052
• Современный дизайн интерфейса, информативный дисплей.
• Высокое вертикальное разрешение, малое значение джиттера.
• Работа генератора сигналов DG2052 производится бесшумно.
• Функция генерирования последовательностей PRBS/RS232.
• Модуляция аналоговая/цифровая поддерживается источниками внешними и внутренними (модуляция PM/AM/FM/ASK/PSK/FSK/PWM).
• Функция, встроенная в DG2052, генератор гармоник позволяет выводить гармоники (8-я макс.), заданными по амплитуде, времени, фазой.
• Встроенный в прибор счетчик осуществляет функцию в качестве частотомера (7 бит, до 240 МГц), которая позволяет проводить измерения рабочего цикла, периода, частоты и других параметров.
• В генераторе Rigol DG2052 внедрена инновационная новейшая технология SiFi II для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации.
• Генератор сигналов DG2052 позволяет производить создание/комбинирование касанием пальца последовательностей сигналов сложного уровня для эмуляции/анализа отказов. Комбинирование возможно разнотипных сигналов, таких, как: 2-х тональных, шум, формы сигналов произвольной.
