DG1032Z

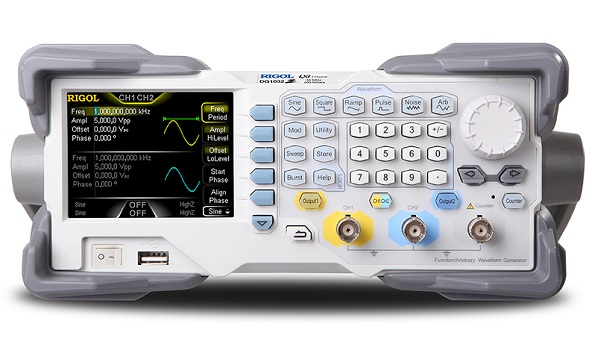

Генератор сигналов Rigol DG1032Z
Краткие характеристики Rigol DG1032Z
• Каналы (кол-во): 2 (два).
• Диапазон (Sin): 1 мкГц - 30 МГц.
• Дисплей ЖК, TFT, цветной, 3.5”.
• ЦАП Rigol DG1032Z: 14 бит.
• Число форм сигналов max: 160.
• Запись (глубина): 2 М (опция 16 М).
• Технология генератора: SiFi RIGOL.
• Джиттер сигнала DG1032Z: 200 пс.
• Частота дискретизации: 200 Мвыб/сек.
• Частотомер (7 бит), генератор гармоник.
• Вес технического средства: 3,2 кг.
• Габариты генератора Rigol DG1032Z:
- 26,15 х 11,2 х 31,84 см.
• Модуляция: PM/AM/FM/ASK/PSK/FSK/PWM.
• Интерфейсы вкл.: USB Host/Device, LAN.
• Производство: Rigol Technologies.
Документация на Rigol DG1032Z
Руководство по эксплуатации DG1000Z (рус) (5 427 КБ)
Описание генераторов сигналов серии DG1000Z (3 089 КБ)
Руководство пользователя генераторов серии DG1000Z (1 095 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генератора сигналов Rigol DG1032Z
DG1032Z - многофункциональная модель 2-х канального современного настольного типа генератора 30 МГц диапазоном сигналов формы произвольной из серии DG1000Z, выпускаемой Rigol Technologies. Большое многообразие встроенных 160 форм сигналов, частота 200 Мвыб/с дискретизации, глубина 8 М записи (16 М опционально), джитер сигнала 200 пс, наличие качественного сенсорного дисплея (3.5”) придают Rigol DG1032Z широкие возможности для его широкого применения.
В генераторе Rigol DG1032Z внедрена инновационная новейшая технология SiFi Rigol для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации. Встроенные в генератор DG1032Z до 160 форм сигналов, включая R-232, разнотипные модуляции, последовательности программируемые и псевдослучайные, а также малый шум прибора делают его незаменимым для решения сложных задач. Многофункциональный прибор DG1032Z представляет собой генератор: сигналов формы произвольной, импульсов, функций, гармоник, кода; а также выполняет функции частотомера, модулятора аналогового/цифрового и прочие функции. Прибором можно также управлять дистанционно.
Модельный ряд генераторов сигналов серии DG1000Z
Серия и модели генераторов сигналов Rigol | Диапазон частот |
Кол-во каналов | Длина записи, максимальная |
Дискретизация, частота | Внесено в Госреестр СИ РФ |
| Серия DG1000Z | |||||
Генератор сигналов DG1022Z | 25 МГц | 2 |
2 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1032Z | 30 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Генератор сигналов DG1062Z | 60 МГц | 2 |
8 (16 - опция) млн. точек | 200 Мвыб/с | Да |
Особенности генератора сигналов Rigol DG1032Z
• Rigol DG1032Z – многофункциональный прибор.
• Генератор двухканальный, диапазоном 30 МГц.
• Информативный современный дисплей DG1032Z, цветной.
• Отличное разрешение по вертикали в 14 бит.
• Генератор Ригол создан по технологии SiFi.
• Большое многообразие форм сигналов ПФ.
• Функции вкл. развертку/пакетный режим.
• Есть генератор гармоник (до 8-й гармоники).
• Встроенный в Rigol DG1032Z частотомер (7 бит).
• Отслеживание канала, суперпозиция сигнала.
• Модуляция аналоговая/цифровая многократная.
• Дистанционное управление: ПО оригинал, SCPI, LabView.
Преимущества генератора сигналов Rigol DG1032Z
• Современный дизайн интерфейса генератора Rigol DG1032Z.
• Качественный TFT дисплей, хорошее вертикальное разрешение.
• Работа генератора сигналов DG1032Z производится бесшумно.
• Модуляция аналоговая/цифровая поддерживается источниками внешними и внутренними (модуляция PM/AM/FM/ASK/PSK/FSK/PWM).
• Развертка/пакетный режим способствует сканированию (пошаговое, линейное, логарифмическое) от высокой к низкой частоты или наоборот.
• Функция, встроенная в DG1032Z, генератор гармоник позволяет выводить гармоники (до 8-й), заданными по амплитуде, времени, фазой.
• Встроенный в прибор счетчик осуществляет функцию в качестве частотомера (7 бит), которая позволяет проводить измерения рабочего цикла, периода, частоты и других параметров.
• В генераторе Rigol DG1032Z использована инновационная новейшая технология SiFi для формирования сигналов формы произвольной, которая очень точно и без искажений восстанавливает каждый сигнал, обеспечивая при этом малое значение джиттера и снижение влияния дискретизации.
