DSG821A

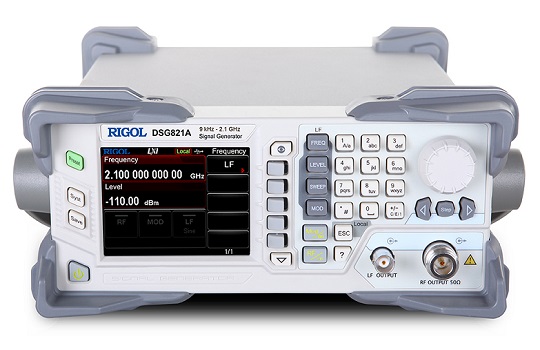

Генератор ВЧ сигналов Rigol DSG821A
Краткие характеристики Rigol DSG821A
• Кол-во каналов: 1 (один).
• Диапазон: 9 кГц – 2,1 ГГц.
• Разрешение DSG821A: 0,01 Гц.
• Дисплей: цветной, ЖК, TFT, 3.5”.
• Переключение (скорость): <10 мс.
• Встроенные в DSG821A генераторы:
- модулирующий,
- IQ (IQ-модуляция),
- паттернов (опция),
- импульсный (опция).
• Вес технического средства: 4,2 кг.
• Габаритные размеры Rigol DSG821A:
- 26,15 х 11,2 х 31,84 см.
• Модуляция: ЧМ/АМ/ФМ/IQ (опция - импульсная).
• Интерфейсы включает: USB-Device/Host/LAN (LXI).
• Производство DSG821A: Rigol Technologies.
Документация на Rigol DSG821A
Руководство по эксплуатации DSG800 (рус) (1 534 КБ)
Описание генераторов сигналов серии DSG800 (2 670 КБ)
Руководство пользователя генераторов серии DSG800 (1 435 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генератора ВЧ сигналов Rigol DSG821A
DSG821A - модель одноканального настольного типа высокочастотного (9 кГц – 2,1 ГГц) генератора из серии DSG800 производства Rigol Technologies. Прибор может сформировать в своем диапазоне РЧ/ВЧ сигналы, что дает широкие возможности для его применения при, например, тестировании/разработки средств связи, электроники, аудио/видео техники. Генератор Rigol DSG821A относится к бюджетному классу источников РЧ сигналов, которые производят полное сканирование мощности, частоты, а также модуляции импульсной, ЧХ/АМ/ФМ модуляции аналоговой, IQ-модуляции.
Кроме встроенного генератора модулирующего, IQ-генератора, функции устройства расширяют опционально генераторы: импульсный (DSG800-PUM) и паттернов (DSG800-PUG). Дистанционное управление, которое возможно применять для генератора DSG821A, по LAN интерфейсу позволяет проводить работу в различной конфигурации измерительной лаборатории. Прибор Rigol DSG821A оснащен современным дисплеем, имеет простое управление, красивый вид, небольшие вес и габариты.
Модельный ряд генераторов ВЧ сигналов серии DSG800
Серия и модели генераторов РЧ сигналов Rigol | Диапазон частот |
Кол-во каналов | Выходная мощность |
I/Q модуляция | Внесено в Госреестр СИ РФ |
| Серия DSG800 | |||||
Генератор ВЧ сигналов DSG815 | 1.5 ГГц | 1 |
+13 дБм | Нет | Да |
Генератор ВЧ сигналов DSG821 | 2.1 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG821A | 2.1 ГГц | 1 |
+13 дБм | Есть | |
Генератор ВЧ сигналов DSG830 | 3 ГГц | 1 |
+13 дБм | Нет | Да |
Генератор ВЧ сигналов DSG836 | 3.6 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG836A | 3.6 ГГц | 1 |
+13 дБм | Есть |
Особенности генератора сигналов Rigol DSG821A
• Rigol DSG821A – высокочастотный генератор.
• Охватывает 9 кГц – 2,1 ГГц, одноканальный.
• Современный информативный дисплей DSG821A.
• Встроенный в DSG821A генератор модулирующий и IQ.
• Опционально: генератор паттернов, импульсный.
• Интерфейсы включают: USB-Device/Host/LAN (LXI).
• Модуляция DSG821A: ЧМ/АМ/ФМ/IQ (опция - импульсная).
Преимущества генератора сигналов Rigol DSG821A
• Низкий уровень фазового шума устройства DSG821A.
• Качественный дисплей, современный дизайн интерфейса пользователя.
• Функция Rigol DSG821A модуляции: AM/ЧM/ФM/IQ (опция - импульсная).
• Генерация прибором импульсно/модулированных сигналов с высоким нарастанием.
• Генератор обладает стабильной выходной амплитудой, за 72 ч изменение менее 0,02 дБ.
• Широкий охват мощности на выходе DSG821A, максимальная на выходе амплитуда +13 дБм, устанавливается до +20 дБм.
Другие модели генераторов ВЧ сигналов Rigol
Серия и модели генераторов РЧ сигналов Rigol | Диапазон частот |
Кол-во каналов | Выходная мощность |
I/Q модуляция | Внесено в Госреестр СИ РФ |
| Серия DSG3000B | |||||
Генератор ВЧ сигналов DSG3065B | 6.5 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG3065B-IQ | 6.5 ГГц | 1 |
+13 дБм | Есть | |
Генератор ВЧ сигналов DSG3136B | 13.6 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG3136B-IQ | 13.6 ГГц | 1 |
+13 дБм | Есть | |
| Серия DSG5000 | |||||
Генератор ВЧ сигналов DSG5122 | 12 ГГц | 2 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5124 | 12 ГГц | 4 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5126 | 12 ГГц | 6 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5128 | 12 ГГц | 8 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5202 | 20 ГГц | 2 |
+10 дБм | Нет | |
Генератор ВЧ сигналов DSG5204 | 20 ГГц | 4 |
+10 дБм | Нет | |
Генератор ВЧ сигналов DSG5206 | 20 ГГц | 6 |
+10 дБм | Нет | |
Генератор ВЧ сигналов DSG5208 | 20 ГГц | 8 |
+10 дБм | Нет |
Генератор сигналов DSG821A Rigol купить по приемлемой цене с быстрой доставкой до заказчика осуществит ГК в городе Москва, e-mail: info@rigolcom.ru.
