DSG800

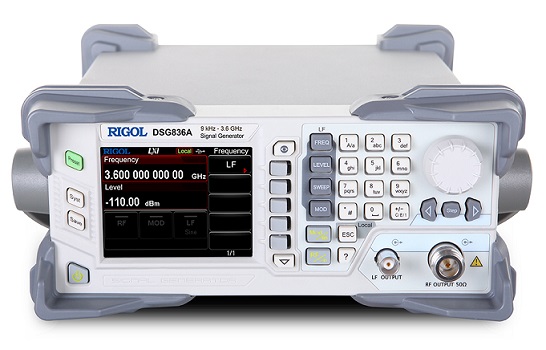

Генераторы ВЧ сигналов серии Rigol DSG800
Краткие характеристики Rigol DSG800
• Кол-во каналов: 1 (один).
• Диапазоны: 9 кГц – 1,5/2,1/3/3,6 ГГц
• Разрешение DSG800: 0,01 Гц.
• Дисплей: цветной, ЖК, TFT, 3.5”.
• Переключение (скорость): < 10 мс.
• Встроенные в DSG800 генераторы:
- модулирующий,
- IQ (DSG821A, DSG836A),
- паттернов (опция),
- импульсный (опция).
• Вес технического средства: 4,2 кг.
• Габаритные размеры Rigol DSG800:
- 26,15 х 11,2 х 31,84 см.
• Модуляция генераторов DSG800:
• ЧМ/АМ/ФМ (опция - импульсная),
• IQ (только у моделей DSG821A и DSG836A).
• Интерфейсы включает: USB-Device/Host/LAN (LXI).
• Производство DSG800: Rigol Technologies.
Документация на Rigol DSG800
Руководство по эксплуатации DSG800 (рус) (1 534 КБ)
Описание генераторов сигналов серии DSG800 (2 670 КБ)
Руководство пользователя генераторов серии DSG800 (1 435 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генераторов ВЧ сигналов Rigol DSG800
DSG800 - серия одноканальных настольного типа высокочастотных (9 кГц – 1,5/2,1/3/3,6 ГГц) генераторов производства Rigol Technologies, Приборы могут сформировывать в своем диапазоне, в зависимости от модели, РЧ/ВЧ сигналы, что дает широкие возможности для их применения при, например, тестировании/разработки средств связи, электроники, аудио/видео техники. Генераторы Rigol DSG800 относятся к бюджетному классу источников РЧ сигналов, которые производят полное сканирование мощности, частоты, а также модуляции импульсной, ЧХ/АМ/ФМ модуляции аналоговой, а модели DSG831A/DSG836A IQ-модуляции.
Кроме встроенного генератора модулирующего, IQ-генератора (только у моделей DSG831A, DSG836A), функции устройств расширяют опционально генераторы: импульсный (DSG800-PUM) и паттернов (DSG800-PUG). Дистанционное управление, которое возможно применять для генераторов DSG800, по LAN интерфейсу позволяет проводить работу в различной конфигурации измерительной лаборатории. Все приборы серии Rigol DSG800 оснащены современным дисплеем, имеют простое управление, красивый дизайн, небольшие вес и габариты.
Модельный ряд генераторов ВЧ сигналов серии DSG800
Серия и модели генераторов РЧ сигналов Rigol | Диапазон частот |
Кол-во каналов | Выходная мощность |
I/Q модуляция | Внесено в Госреестр СИ РФ |
| Серия DSG800 | |||||
Генератор ВЧ сигналов DSG815 | 1.5 ГГц | 1 |
+13 дБм | Нет | Да |
Генератор ВЧ сигналов DSG821 | 2.1 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG821A | 2.1 ГГц | 1 |
+13 дБм | Есть | |
Генератор ВЧ сигналов DSG830 | 3 ГГц | 1 |
+13 дБм | Нет | Да |
Генератор ВЧ сигналов DSG836 | 3.6 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG836A | 3.6 ГГц | 1 |
+13 дБм | Есть |
Особенности генераторов сигналов Rigol DSG800
• Rigol DSG800 – высокочастотные генераторы.
• Охватывают 9 кГц – 1,5/2,1/3/3,6 ГГц, одноканальные.
• Современный информативный дисплей DSG800.
• Встроенный в DSG800 генераторы:
- модулирующий генератор,
- векторный IQ генератор (DSG831A, DSG836A),
- паттернов (опция), импульсный (опция).
• Интерфейсы включают: USB-Device/Host/LAN (LXI).
• Модуляция DSG800:
- ЧМ/АМ/ФМ (опция - импульсная),
- IQ модуляция (DSG831A, DSG836A).
Преимущества генераторов сигналов Rigol DSG800
• Низкий уровень фазового шума устройства DSG800.
• Качественный дисплей, современный дизайн интерфейса пользователя.
• Генерация DSG800 импульсно/модулированных сигналов с высоким нарастанием.
• Генераторы обладают стабильной выходной амплитудой, за 72 ч изменение менее 0,02 дБ.
• Широкий охват мощности на выходе DSG800, максимальная на выходе амплитуда +13 дБм, устанавливается до +20 дБм.
Другие серии и модели генераторов ВЧ сигналов Rigol
Серия и модели генераторов РЧ сигналов Rigol | Диапазон частот |
Кол-во каналов | Выходная мощность |
I/Q модуляция | Внесено в Госреестр СИ РФ |
| Серия DSG3000B | |||||
Генератор ВЧ сигналов DSG3065B | 6.5 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG3065B-IQ | 6.5 ГГц | 1 |
+13 дБм | Есть | |
Генератор ВЧ сигналов DSG3136B | 13.6 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG3136B-IQ | 13.6 ГГц | 1 |
+13 дБм | Есть | |
| Серия DSG5000 | |||||
Генератор ВЧ сигналов DSG5122 | 12 ГГц | 2 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5124 | 12 ГГц | 4 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5126 | 12 ГГц | 6 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5128 | 12 ГГц | 8 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5202 | 20 ГГц | 2 |
+10 дБм | Нет | |
Генератор ВЧ сигналов DSG5204 | 20 ГГц | 4 |
+10 дБм | Нет | |
Генератор ВЧ сигналов DSG5206 | 20 ГГц | 6 |
+10 дБм | Нет | |
Генератор ВЧ сигналов DSG5208 | 20 ГГц | 8 |
+10 дБм | Нет |
Генераторы сигналов DSG800 Rigol купить по приемлемой цене с быстрой доставкой до заказчика осуществит ГК в городе Москва, e-mail: info@rigolcom.ru.
