DSG3136B

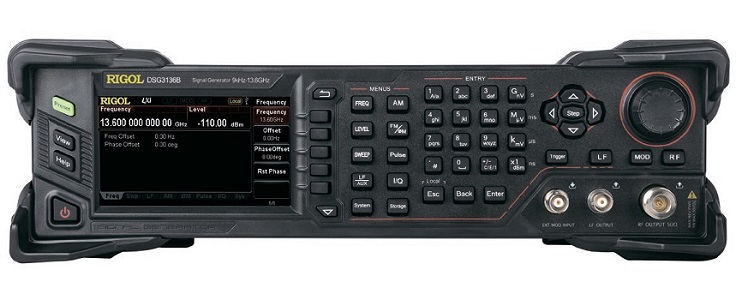

Генератор ВЧ сигналов Rigol DSG3136B
Краткие характеристики Rigol DSG3136B
• Кол-во каналов: 1 (один).
• Диапазон: 9 кГц – 13,6 ГГц.
• Разрешение DSG3136B: 0,01 Гц.
• Дисплей: ЖК, TFT, 4.3”, цветной.
• Точность: 0,1 ppm (опц. 10 ppm).
• Встроенные в DSG3136B генераторы:
- модулирующий,
- импульсный,
- паттернов (опция).
• Модуляция: ЧМ/АМ/ФМ/Импульсная.
• Вес технического средства: 7,61 кг.
• Габаритные размеры Rigol DSG3136B:
- 36,4 х 11,2 х 42,0 см.
• Интерфейсы вкл.: USB-Device/Host/LAN (LXI).
• Производство DSG3136B: Rigol Technologies.
Документация на Rigol DSG3136B
Описание генераторов сигналов серии DSG3000B (2 407 КБ)
Руководство пользователя генераторов серии DSG3000B (3 342 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) генератора ВЧ сигналов Rigol DSG3136B
DSG3136B - модель одноканального, комбинированного, настольного типа, высокочастотного генератора (9 кГц – 13,6 ГГц) из серии DSG3000B производства Rigol Technologies. Прибор может сформировать в своем диапазоне РЧ/ВЧ сигналы с требуемыми показателями, что дает возможность решать сложные задачи, которые требуют высокоточное воспроизведение. Генератор в качестве источника ВЧ сигналов, способствует проведение полного сканирования мощности, частоты, а также модуляции импульсной, ЧМ/АМ/ФМ. Все это позволяет применять генератор Rigol DSG3136B для тестирования/разработки средств связи, электронных систем, изделий НЧ/ВЧ, для ЭМС испытаний и проведения лабораторных исследований.
Кроме встроенного генератора модулирующего и импульсного функции устройства расширяет опционально генератор паттернов (доп. опц. DSG800-PUG). Дистанционное управление, которое возможно применять для генератора DSG3136B, по LAN интерфейсу позволяет проводить работу в различной конфигурации измерительной лаборатории. Прибор Rigol DSG3136B оснащен современным дисплеем, имеет простое управление, современный красивый дизайн. Генератор легко подключается без какой-либо предварительной произведенной настройки.
Модельный ряд генераторов ВЧ сигналов серии DSG3000B
Серия и модели генераторов РЧ сигналов Rigol | Диапазон частот |
Кол-во каналов | Выходная мощность |
I/Q модуляция | Внесено в Госреестр СИ РФ |
Серия DSG3000B | |||||
Генератор ВЧ сигналов DSG3065B | 6.5 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG3065B-IQ | 6.5 ГГц | 1 |
+13 дБм | Есть | |
Генератор ВЧ сигналов DSG3136B | 13.6 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG3136B-IQ | 13.6 ГГц | 1 |
+13 дБм | Есть |
Особенности генератора сигналов Rigol DSG3136B
• Rigol DSG3136B – высокочастотный генератор.
• Охватывает 9 кГц – 13,6 ГГц, одноканальный.
• Современный информативный дисплей DSG3136B.
• Сверхточная установка амплитуды менее 0,5 дБ.
• Диапазон динамический сигнала вых.: -130…+27 дБм.
• Генератор DSG3136B имеет аттенюатор электронный.
• Есть модулирующий, импульсный, паттернов (опция) генераторы.
• Модуляции поддерживают внешние/внутренние источники модуляции.
• Интерфейсы Rigol DSG3136B включают: USB-Device/Host/LAN (LXI).
Преимущества генератора сигналов Rigol DSG3136B
• Модуляция Rigol DSG3136B: AM/ЧM/ФM/импульсная.
• Включает генераторы: модулирующий/импульсный/паттернов (опция).
• Качественный дисплей, современный дизайн интерфейса пользователя.
• При 20 кГц – 1 ГГц уровень шумов фазовых: < -116 дБн/Гц.
• Генерация DSG3136B высокомощных сигналов с амплитудой на выходе до +27 дБм.
Другие модели генераторов ВЧ сигналов Rigol
Серия и модели генераторов РЧ сигналов Rigol | Диапазон частот |
Кол-во каналов | Выходная мощность |
I/Q модуляция | Внесено в Госреестр СИ РФ |
Серия DSG800 | |||||
Генератор ВЧ сигналов DSG815 | 1.5 ГГц | 1 |
+13 дБм | Нет | Да |
Генератор ВЧ сигналов DSG821 | 2.1 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG821A | 2.1 ГГц | 1 |
+13 дБм | Есть | |
Генератор ВЧ сигналов DSG830 | 3 ГГц | 1 |
+13 дБм | Нет | Да |
Генератор ВЧ сигналов DSG836 | 3.6 ГГц | 1 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG836A | 3.6 ГГц | 1 |
+13 дБм | Есть | |
Серия DSG5000 | |||||
Генератор ВЧ сигналов DSG5122 | 12 ГГц | 2 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5124 | 12 ГГц | 4 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5126 | 12 ГГц | 6 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5128 | 12 ГГц | 8 |
+13 дБм | Нет | |
Генератор ВЧ сигналов DSG5202 | 20 ГГц | 2 |
+10 дБм | Нет | |
Генератор ВЧ сигналов DSG5204 | 20 ГГц | 4 |
+10 дБм | Нет | |
Генератор ВЧ сигналов DSG5206 | 20 ГГц | 6 |
+10 дБм | Нет | |
Генератор ВЧ сигналов DSG5208 | 20 ГГц | 8 |
+10 дБм | Нет |
Генератор сигналов DSG3136B Rigol купить по приемлемой цене с быстрой доставкой до заказчика осуществит ГК в городе Москва, e-mail: info@rigolcom.ru.
