DSA800
Анализаторы спектра серии Rigol DSA800
Краткие характеристики Rigol DSA800
• Диапазоны: 9 кГц – 1,5/3,2/7,5 ГГц.
• Полоса анализатора: 10 Гц – 1 МГц.
• Экран прибора цветной, TFT, 8 дюймов.
• Уровень(DANL) шумов: < -155/-158/-161 дБм.
• Уровень (max) собств. шумов: +20 дБмВт.
• Уровень фаз. шума: < -80/-90/-98 дБн/Гц.
• Разрешение по частоте (RBW) max: 10 Гц.
• Погрешность амплитуд. измерения: <0,8 дБ.
• Интерфейсы анализаторов DSA800:
- USB device/host, LAN (LXI-C).
• Вес технических средств Ригол: 4,25 кг.
• Габаритные размеры Rigol DSA800:
- 36,2 х 17,9 х 12,8 см.
• Производство DSA800: Rigol Technologies.
Документация на Rigol DSA800
Описание анализаторов спектра серии DSA800 (6 159 КБ)
Характеристики анализаторов спектра серии DSA800 (2 002 КБ)
Руководство пользователя анализаторов спектра серии DSA800 (4 918 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) анализаторов спектра Rigol DSA800
DSA800 - серия анализаторов спектра диапазонами 9 кГц – 1,5/3,2/7,5 ГГц и полосой 10 Гц – 1 МГц производства Rigol Technologies. Приборы созданы с применением цифровой ПЧ технологии (промежуточной частоты), которая при проведении анализе спектра позволяет достигать отличную стабильность и высокую производительность. Анализаторы спектра DSA800 оснащены современным дисплеем, обладают малым уровнем своего шума, имеют небольшую погрешность амплитудных измерений и высокое разрешение по частоте. Модели Rigol DSA800 за счет большой полосы анализа, низкому значению фазовых шумов, опциональной функции измерения ЭМП и своему отличному функционалу обеспечивают пользователю удобное и оперативное измерение в различных областях научной и производственной деятельности.
Анализаторы DSA800 способны проводить расширенные измерения гармоник, мощности, искажений, шумов и ЭМИ измерения. На некоторых моделях Rigol DSA800 (DSA815-TG/DSA832-TG/DSA832E-TG/DSA875-TG) установлены трекинг-генераторы, которые позволяют производить измерения S параметров. Быстрые по времени измерения достигаются благодаря отсутствию необходимости предварительных настроек, а также за счет широкой полосе, низкому значению фазовых шумов, хорошему функционалу и дополнительной опции измерителя ЭМП. Настольного типа анализаторы имеют небольшие размеры и вес, что делает их удобными для транспортировки. Анализаторы спектра Rigol DSA800 нашли свое применение для лабораторных/научных исследований, обучения технического персонала, тестирования, сервисного обслуживания, проектирования/отладке средств связи, электронных устройств, ВЧ средств, в испытаниях на ЭМС.
Модельный ряд анализаторов спектра серии DSA800
Серия и модели анализаторов спектра Rigol | Диапазон частот |
Полоса пропускания | Минимальное разрешение по частоте (RBW) |
Внесено в Госреестр СИ РФ |
|---|---|---|---|---|
| Серия DSA800 | ||||
Анализатор спектра DSA815 | 9 кГц - 1,5 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA815-TG | 9 кГц - 1,5 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832 | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832-TG | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832E | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832E-TG | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |

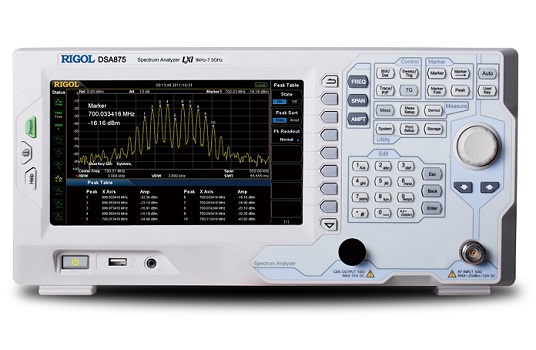

Анализатор спектра DSA875 | 9 кГц - 7,5 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA875-TG | 9 кГц - 7,5 ГГц
| 10 Гц - 1 МГц | 10 Гц |
Особенности анализаторов спектра Rigol DSA800
• Rigol DSA800 – настольного типа анализаторы спектра.
• Диапазоны 9 кГц – 1,5/3,2/7,5 ГГц, полоса 10 Гц – 1 МГц.
• Информационный современный дисплей TFT, цветной.
• Имеют низкую погрешность амплитудного измерения.
• Хорошее разрешение анализаторов по частоте (RBW).
• Низкий уровень шумов DANL самих анализаторов DSA800.
• Опциональное приложение для проведения КСВН измерений.
• Опциональное специальное ПО DSA800 для компьютера.
• Встроенный ЭМП фильтр (-6 дБ), детектор квазипиковый (опция).
• Модели DSA815-TG/DSA832-TG/DSA832E-TG/DSA875-TG имеют трекинг-генераторы.
Преимущества анализаторов спектра Rigol DSA800
• Сенсорный информативный дисплей DSA800.
• Современный дизайн интерфейса для пользователя.
• Небольшая погрешность амплитудных измерений.
• Анализаторы DSA800 имеет много измерительных функций.
• Возможность выбора дополнительных опций, принадлежностей.
• Низкий средний показатель шума анализаторов спектра DSA800 способствует измерению сигналов слабого уровня.
• В некоторые анализаторы Rigol DSA800 установлены трекинг-генераторы, которые позволяют делать измерения S параметров.
• Квазипиковый детектор и фильтр ЭМП применяются для улучшения точности при проведении диагностики/тестировании EMI.
• Цифровая ПЧ технология DSA800 (промежуточной частоты) дает возможность различать сигналы равной амплитуды, улучшая их распознавание.
Другие серии и модели анализаторов спектра Rigol
Серия и модели анализаторов спектра Rigol | Диапазон частот |
Полоса пропускания | Минимальное разрешение по частоте (RBW) |
Внесено в Госреестр СИ РФ |
|---|---|---|---|---|
| Серия DSA700 | ||||
Анализатор спектра DSA705 | 100 кГц - 500 МГц
| 10 Гц - 1 МГц | 100 Гц | |
Анализатор спектра DSA710 | 100 кГц - 1 ГГц
| 10 Гц - 1 МГц | 100 Гц | |
| Серия RSA3000 | ||||
Анализатор спектра RSA3015N | 9 кГц - 1,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030 | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030-TG | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030N | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3045 | 9 кГц - 4,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3045-TG | 9 кГц - 4,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3045N | 9 кГц - 4,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
| Серия RSA3000E | ||||
Анализатор спектра RSA3015E | 9 кГц - 1,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3015E-TG | 9 кГц - 1,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030E | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030E-TG | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
| Серия RSA5000 | ||||
Анализатор спектра RSA5032 | 9 кГц - 3,2 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5032-TG | 9 кГц - 3,2 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5032N | 9 кГц - 3,2 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5065 | 9 кГц - 6,5 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5065-TG | 9 кГц - 6,5 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5065N | 9 кГц - 6,5 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализаторы Rigol DSA800 купить по приемлемой цене с быстрой доставкой до заказчика осуществит московская группа компаний (ГК), e-mail: info@rigolcom.ru.
