DSA705

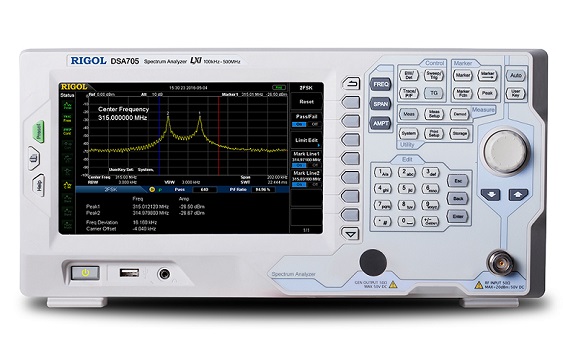

Анализатор спектра Rigol DSA705
Краткие характеристики Rigol DSA705
• Диапазон DSA705: 100 кГц – 500 МГц.
• Полоса анализатора: 100 Гц – 1 МГц.
• Экран прибора цветной, TFT, 8 дюймов.
• Уровень(DANL) шумов: менее -130 дБм.
• Уровень (max) собств. шумов: +30 дБмВт.
• Уровень шума фаз. DSA705: < -80 дБн/Гц.
• Разрешение по частоте (RBW) max: 100 Гц.
• Погрешность амплитуд. измерения:<1.5 дБ.
• Интерфейсы анализатора DSA705:
- USB device/host, LAN (LXI-C).
• Вес техническое средство: 4,25 кг.
• Габаритные размеры Rigol DSA705:
- 36,2 х 17,9 х 12,8 см.
• Производство DSA705: Rigol Technologies.
Документация на Rigol DSA705
Описание анализаторов спектра DSA700 (19 573 КБ)
Руководство пользователя анализаторов спектра DSA700 (4 235 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) анализатора спектра Rigol DSA705
DSA705 - модель анализатора спектра (диапазон 100 кГц – 500 МГц) реального времени из серии DSA700 производства Rigol Technologies. Анализатор создан с применением цифровой ПЧ технологии (промежуточной частоты), оснащен современным дисплеем 8”, обладает малым уровнем своего шума, имеет небольшую погрешность амплитудных измерений (менее 1,5 дБ) и высокое разрешение по частоте (до 100 Гц). Анализатор Rigol DSA705 за счет большой полосы анализа, низкому значению фазовых шумов, опциональной функции измерения ЭМП и своему отличному функционалу обеспечивает пользователю удобное и оперативное измерение в различных областях научной и производственной деятельности.
Прибору DSA705 предоставляется опция SSC-DSA, которая позволяет непрерывно осуществлять захват сигнала при скорости 650 спектров/сек в радиусе до 1,5 МГц. Это применяется для предотвращения пропуска событий при быстро изменяющихся ASK/FSK сигналов. Настольного типа анализатор имеет небольшие размеры и вес, что делает его удобным для транспортировки. Анализатор спектра DSA705 нашел свое применение для лабораторных/научных исследований, обучения технического персонала, тестирования, сервисного обслуживания, проектирования/отладке средств связи, электронных устройств, ВЧ средств, в испытаниях на ЭМС.
Модельный ряд анализаторов спектра серии DSA700
Серия и модели анализаторов спектра Rigol | Диапазон частот |
Полоса пропускания | Минимальное разрешение по частоте (RBW) |
Внесено в Госреестр СИ РФ |
|---|---|---|---|---|
| Серия DSA700 | ||||
Анализатор спектра DSA705 | 100 кГц - 500 МГц
| 10 Гц - 1 МГц | 100 Гц | |
Анализатор спектра DSA710 | 100 кГц - 1 ГГц
| 10 Гц - 1 МГц | 100 Гц |
Особенности анализатора спектра Rigol DSA705
• Rigol DSA705 – настольный анализатор спектра.
• Диапазон 100 кГц – 500 МГц, полоса 100 Гц – 1 МГц.
• Информационный современный дисплей, 8”.
• Погрешность амплитудного измерения: <1,5 дБ.
• Разрешение DSA705 по частоте (RBW) min: 100 Гц.
• Уровень шумов DANL собственных: менее -130 дБм.
• Уровень шума фазового анализатора: менее 80 дБн/Гц.
• Встроенный ЭМП фильтр (-6 дБ), детектор квазипиковый (опция).
• Дополнительная опция SSС-DSA – непрерывный захват сигналов.
• Опциональное специальное ПО DSA705 для компьютера.
Преимущества анализатора спектра Rigol DSA705
• Сенсорный информативный дисплей DSA705.
• Современный дизайн интерфейса для пользователя.
• Отличное разрешение анализатора Rigol по частоте.
• Небольшая погрешность амплитудных измерений.
• Анализатор DSA705 имеет много измерительных функций.
• Возможность выбора дополнительных опций, принадлежностей.
• Низкий средний показатель шума анализатора спектра DSA705 способствует измерению сигналов слабого уровня.
• Квазипиковый детектор и фильтр ЭМП применяются для улучшения точности при проведении диагностики/тестировании EMI.
• Цифровая ПЧ технология DSA705 (промежуточной частоты) дает возможность различать сигналы равной амплитуды, улучшая их распознавание.
• Rigol DSA705 при помощи опции SSС-DSA позволяет делать захват сигналов ASK/FSK непрерывно. Встроенная в прибор функция 2FSK для тестирования служит для определения значения мощности, частоты, смещения.
Другие модели анализаторов спектра Rigol
Серия и модели анализаторов спектра Rigol | Диапазон частот |
Полоса пропускания | Минимальное разрешение по частоте (RBW) |
Внесено в Госреестр СИ РФ |
|---|---|---|---|---|
| Серия DSA800 | ||||
Анализатор спектра DSA815 | 9 кГц - 1,5 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA815-TG | 9 кГц - 1,5 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832 | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832-TG | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832E | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832E-TG | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA875 | 9 кГц - 7,5 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA875-TG | 9 кГц - 7,5 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
| Серия RSA3000 | ||||
Анализатор спектра RSA3015N | 9 кГц - 1,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030 | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030-TG | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030N | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3045 | 9 кГц - 4,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3045-TG | 9 кГц - 4,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3045N | 9 кГц - 4,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
| Серия RSA3000E | ||||
Анализатор спектра RSA3015E | 9 кГц - 1,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3015E-TG | 9 кГц - 1,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030E | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030E-TG | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
| Серия RSA5000 | ||||
Анализатор спектра RSA5032 | 9 кГц - 3,2 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5032-TG | 9 кГц - 3,2 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5032N | 9 кГц - 3,2 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5065 | 9 кГц - 6,5 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5065-TG | 9 кГц - 6,5 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5065N | 9 кГц - 6,5 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра DSA705 Rigol купить по приемлемой цене с быстрой доставкой до заказчика осуществит московская группа компаний, e-mail: info@rigolcom.ru.
