DSA700
Анализаторы спектра серии Rigol DSA700
Краткие характеристики Rigol DSA700
• Диапазоны: 100 кГц – 500 МГц/1 ГГц.
• Полоса Rigol DSA700: 100 Гц – 1 МГц.
• Экран прибора цветной, TFT, 8 дюймов.
• Уровень(DANL) шумов: менее -130 дБм.
• Уровень (max) собств. шумов: +30 дБмВт.
• Уровень шума фаз. DSA700: < -80 дБн/Гц.
• Разрешение по частоте (RBW) max: 100 Гц.
• Погрешность амплитуд. измерения:<1.5 дБ.
• Интерфейсы анализаторов DSA700:
- USB device/host, LAN (LXI-C).
• Вес технических средств: 4,25 кг.
• Габаритные размеры Rigol DSA700:
- 36,2 х 17,9 х 12,8 см.
• Производство DSA700: Rigol Technologies.
Документация на Rigol DSA700
Описание анализаторов спектра DSA700 (19 573 КБ)
Руководство пользователя анализаторов спектра DSA700 (4 235 КБ)
Цена по запросу, e-mail: info@rigolcom.ru
Описание (краткое) анализаторов спектра Rigol DSA700

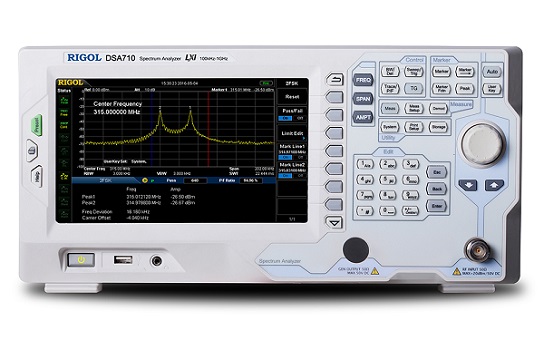

DSA710 - серия анализаторов спектра (диапазонами 100 кГц – 500 МГц/1 ГГц) реального времени производства Rigol Technologies. Анализаторы созданы с применением цифровой ПЧ технологии (промежуточной частоты), оснащены современным дисплеем 8”, обладают малым уровнем своего шума, имеют небольшую погрешность амплитудных измерений (менее 1,5 дБ) и высокое разрешение по частоте (до 100 Гц). Анализаторы Rigol DSA700 за счет большой полосы анализа, низкому значению фазовых шумов, опциональной функции измерения ЭМП и своему отличному функционалу обеспечивают пользователю удобное и оперативное измерение в различных областях научной и производственной деятельности.
Всем моделям серии DSA700 предоставляется опция SSC-DSA, которая позволяет непрерывно осуществлять захват сигнала при скорости 650 спектров/сек в радиусе до 1,5 МГц. Это применяется для предотвращения пропуска событий при быстро изменяющихся ASK/FSK сигналов. Настольного типа анализаторы имеют небольшие размеры и вес, что делает их удобными для транспортировки. Анализаторы спектра DSA700 нашли свое применение для лабораторных/научных исследований, обучения технического персонала, тестирования, сервисного обслуживания, проектирования/отладке средств связи, электронных устройств, ВЧ средств, в испытаниях на ЭМС.
Модельный ряд анализаторов спектра серии DSA700
Серия и модели анализаторов спектра Rigol | Диапазон частот |
Полоса пропускания | Минимальное разрешение по частоте (RBW) |
Внесено в Госреестр СИ РФ |
|---|---|---|---|---|
| Серия DSA700 | ||||
Анализатор спектра DSA705 | 100 кГц - 500 МГц
| 10 Гц - 1 МГц | 100 Гц | |
Анализатор спектра DSA710 | 100 кГц - 1 ГГц
| 10 Гц - 1 МГц | 100 Гц |
Особенности анализаторов спектра Rigol DSA700
• Rigol DSA700 – настольные анализаторы спектра.
• Диапазоны 100 кГц – 500 МГц/1 ГГц.
• Полоса анализаторов: 100 Гц – 1 МГц.
• Информационный современный дисплей, 8”.
• Погрешность амплитудного измерения: <1,5 дБ.
• Разрешение DSA700 по частоте (RBW) min: 100 Гц.
• Уровень шумов DANL собственных: менее -130 дБм.
• Уровень шума фазового анализатора: менее 80 дБн/Гц.
• Встроенный ЭМП фильтр (-6 дБ), детектор квазипиковый (опция).
• Дополнительная опция SSС-DSA – непрерывный захват сигналов.
• Опциональное для DSA700 специальное ПО для компьютера.
Преимущества анализаторов спектра Rigol DSA700
• Сенсорный информативный дисплей DSA700.
• Современный дизайн интерфейса для пользователя.
• Отличное разрешение анализаторов Ригол по частоте.
• Небольшая погрешность амплитудных измерений.
• Анализаторы DSA700 имеют много измерительных функций.
• Возможность выбора дополнительных опций, принадлежностей.
• Низкий средний показатель шума анализаторов спектра DSA700 способствует измерению сигналов слабого уровня.
• Квазипиковый детектор и фильтр ЭМП применяются для улучшения точности при проведении диагностики/тестировании EMI.
• Цифровая ПЧ технология DSA700 (промежуточной частоты) дает возможность различать сигналы равной амплитуды, улучшая их распознавание.
• Анализаторы Rigol DSA700 при помощи опции SSС-DSA позволяют делать захват сигналов ASK/FSK непрерывно. Встроенная в приборы функция 2FSK для тестирования служит для определения значения мощности, частоты, смещения.
Другие серии и модели анализаторов спектра Rigol
Серия и модели анализаторов спектра Rigol | Диапазон частот |
Полоса пропускания | Минимальное разрешение по частоте (RBW) |
Внесено в Госреестр СИ РФ |
|---|---|---|---|---|
| Серия DSA800 | ||||
Анализатор спектра DSA815 | 9 кГц - 1,5 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA815-TG | 9 кГц - 1,5 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832 | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832-TG | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832E | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA832E-TG | 9 кГц - 3,2 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA875 | 9 кГц - 7,5 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
Анализатор спектра DSA875-TG | 9 кГц - 7,5 ГГц
| 10 Гц - 1 МГц | 10 Гц | |
| Серия RSA3000 | ||||
Анализатор спектра RSA3015N | 9 кГц - 1,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030 | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030-TG | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030N | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3045 | 9 кГц - 4,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3045-TG | 9 кГц - 4,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3045N | 9 кГц - 4,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
| Серия RSA3000E | ||||
Анализатор спектра RSA3015E | 9 кГц - 1,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3015E-TG | 9 кГц - 1,5 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030E | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
Анализатор спектра RSA3030E-TG | 9 кГц - 3 ГГц
| 1 Гц - 3 МГц (опц. 10 МГц) | 1 Гц | |
| Серия RSA5000 | ||||
Анализатор спектра RSA5032 | 9 кГц - 3,2 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5032-TG | 9 кГц - 3,2 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5032N | 9 кГц - 3,2 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5065 | 9 кГц - 6,5 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5065-TG | 9 кГц - 6,5 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализатор спектра RSA5065N | 9 кГц - 6,5 ГГц
| 1 Гц - 10 МГц | 1 Гц | Да |
Анализаторы спектра DSA700 Rigol купить по приемлемой цене с быстрой доставкой до заказчика осуществит московская группа компаний, e-mail: info@rigolcom.ru.
